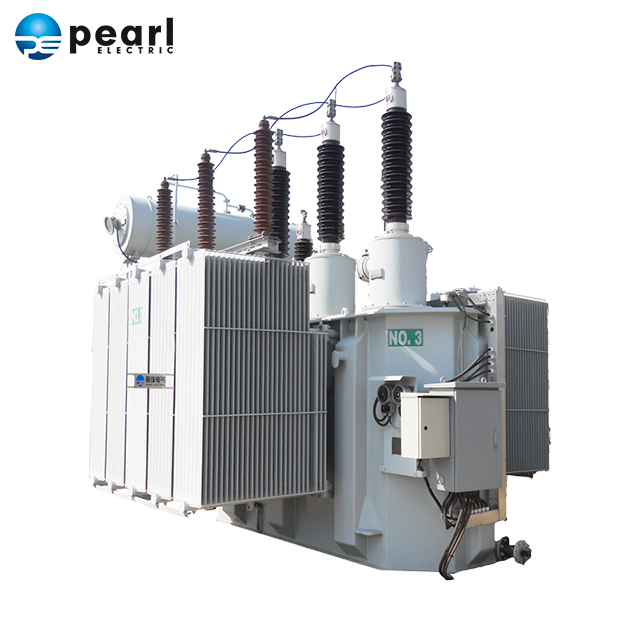

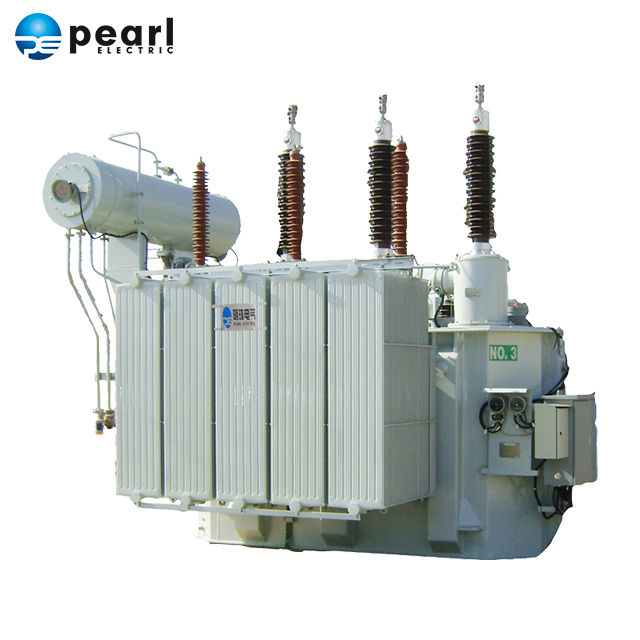

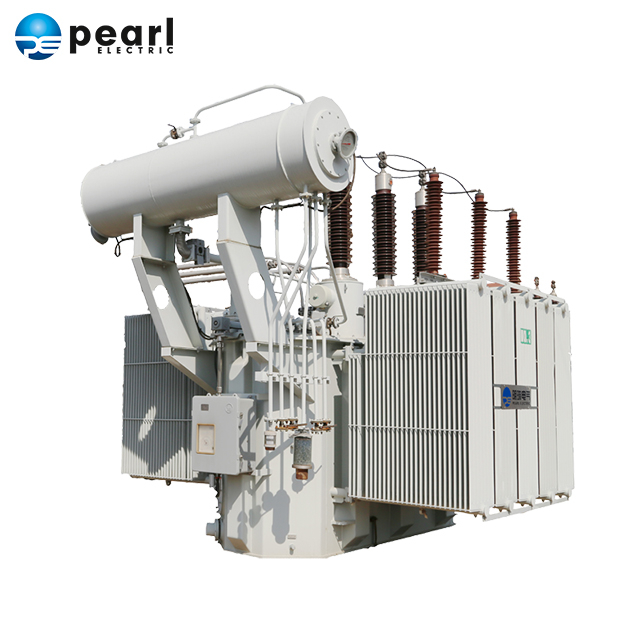

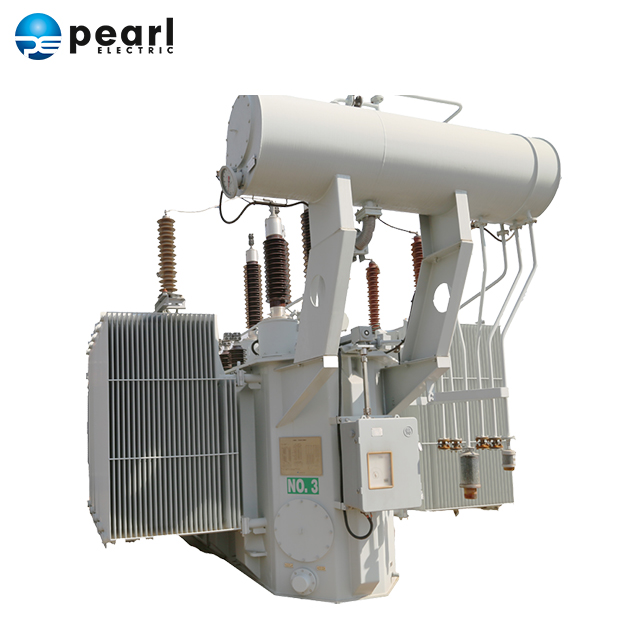

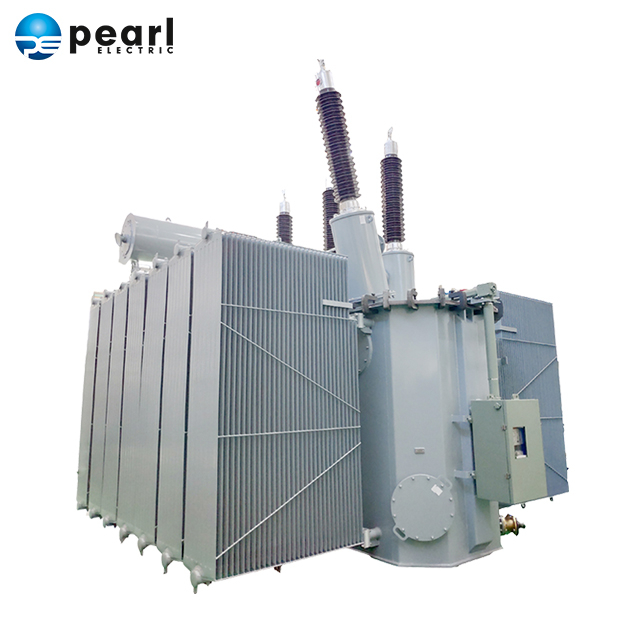

ОСОБЕННОСТИ ТРАНСФОРМАТОРА
• Повышенная устойчивость к короткому замыканию.
• Высокий уровень изоляции
• Более длительный жизненный цикл
• Низкие потери, низкий уровень шума
• Разумный выбор аксессуаров
• Отличный контроль охлаждения
• Конструкция с защитой от утечки масла
ДИЗАЙН ТРАНСФОРМАТОРА
• Усовершенствованный дизайн
• Современное программное обеспечение для трехмерного проектирования, позволяющее создавать правильную и полную инженерную документацию.
• Расчет поля электрических напряжений.
• Спроектированная трансформаторная база, рассчитанная на наихудшие условия короткого замыкания.
• Сварные резервуары для минимизации возможности утечек.
• Высококачественные резиновые прокладки в канавках.
РАСЧЕТ ЭЛЕКТРОНМАГ НЕТИЗМА
Произвести расчет прочности изоляции на основе комплексного учета градиента импульсного напряжения и времени действия.
Минимизировать механическое напряжение путем точного определения магнитного поля катушки с использованием метода аналитического зеркала и расчета баланса витков ампер между катушками в соответствии с каждой дисковой обмоткой.
Рассчитайте волну и напряженность электрического поля, чтобы обеспечить достаточную прочность основной изоляции и вертикальной изоляции под действием напряжения.
Рассчитайте повышение температуры сердечника и катушки с помощью компьютерной программы.
Точность расчета сердечника - до каждого шага, а точность расчета намотки - до каждой обмотки диска.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ТРЕХОБМОТНОГО СИЛОВОГО ТРАНСФОРМАТОРА
Модель | Оцененное напряжение (кВ) | Великобритания ( %) | P0 [W] | PK [W] | ||
Hv. | МВ | Дольдо | ||||
ССЗ-6300/110 | 110± 8х 1.25% 121± 8х 1.25% | 38.5± 2х 2.5% 35± 2х 2.5% | 6.3 6.6 10.5 11 | Шаг вперед: 17,5-18,5 (ВН-СН) 10.5 (ВН-НН) 6.5 (СН-НН) Шаг вниз: 10.5 (ВН-СН) 17,5-18,5 (ВН-НН) 6.5 (СН-НН) | 9600 | 44700 |
ССЗ-8000/110 | 11500 | 53200 | ||||
ССЗ-10000/110 | 13900 | 62700 | ||||
ССЗ-12500/110 | 16200 | 74100 | ||||
ССЗ-16000/110 | 19400 | 90300 | ||||
ССЗ-20000/110 | 22900 | 106400 | ||||
ССЗ-25000/110 | 27000 | 126400 | ||||
ССЗ-31500/110 | 32200 | 149200 | ||||
ССЗ-40000/110 | 38600 | 179600 | ||||
ССЗ-50000/110 | 45500 | 213800 | ||||
ССЗ-63000/110 | 54200 | 256500 | ||||
ГАБАРИТНЫЙ ЧЕРТЕЖ ТРЕХОБМОТНОГО СИЛОВОГО ТРАНСФОРМАТОРА
1- Консерватор
2- Втулка среднего напряжения
3- Втулка высокого напряжения
4- Втулка нейтрали высокого напряжения
5- Корпус трансформатора
6- Радиатор
7- Устройство РПН под нагрузкой
8- Устройство РПН среднего напряжения
9- Втулка низкого напряжения
