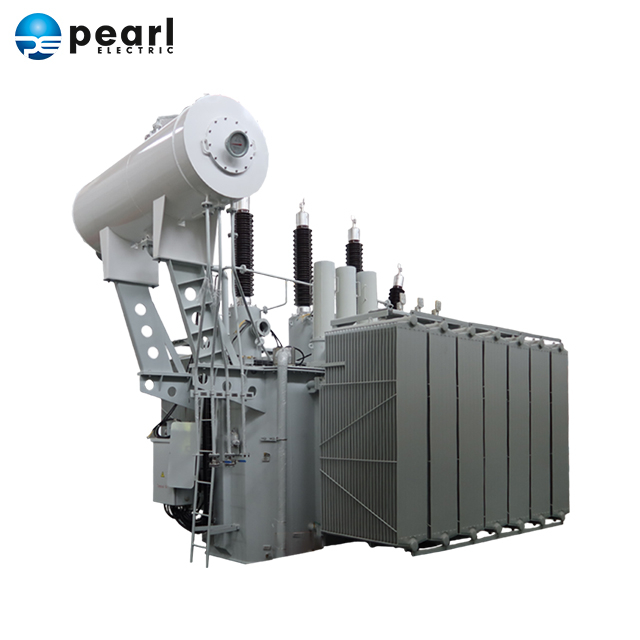

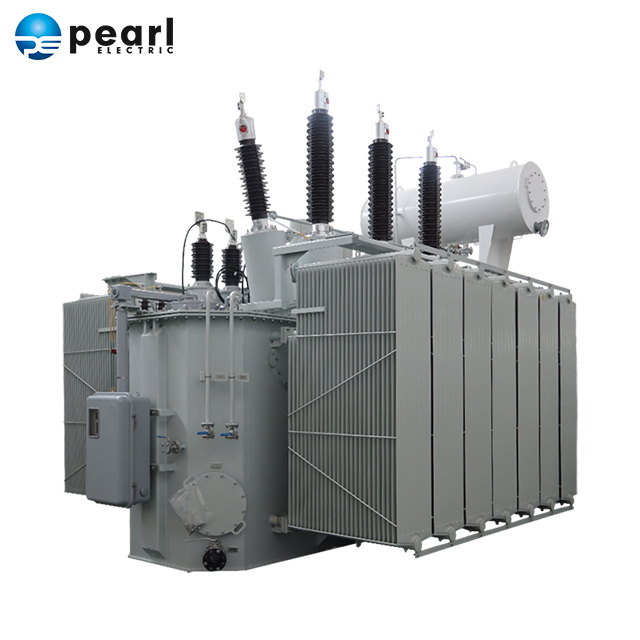

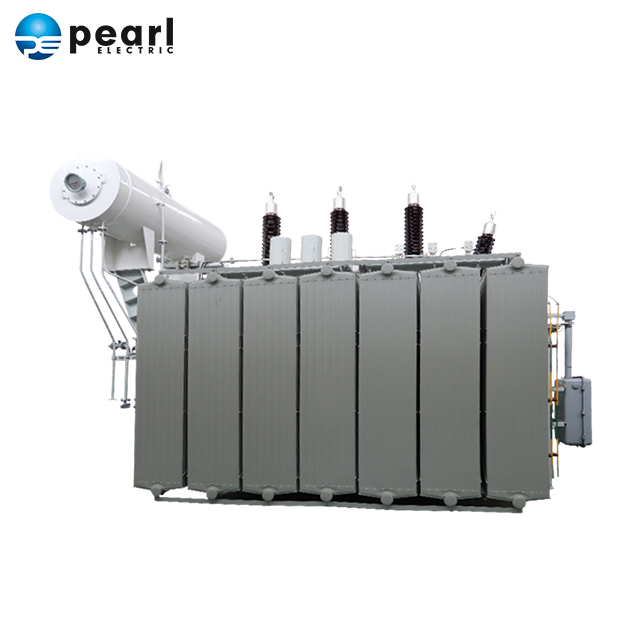

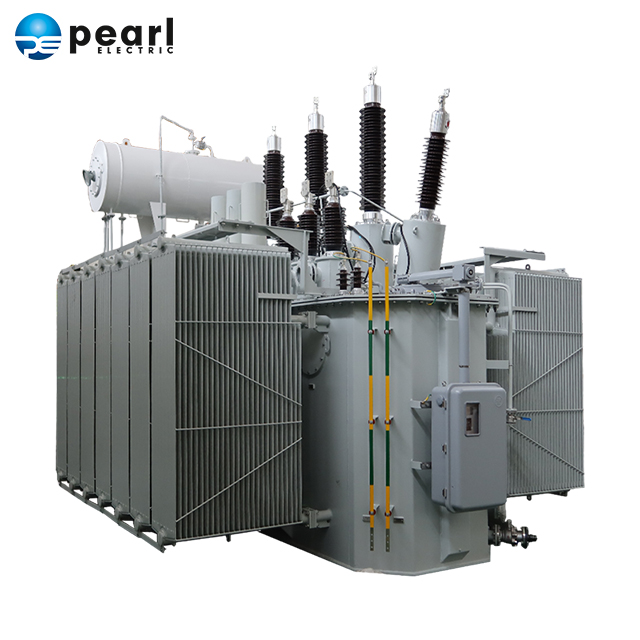

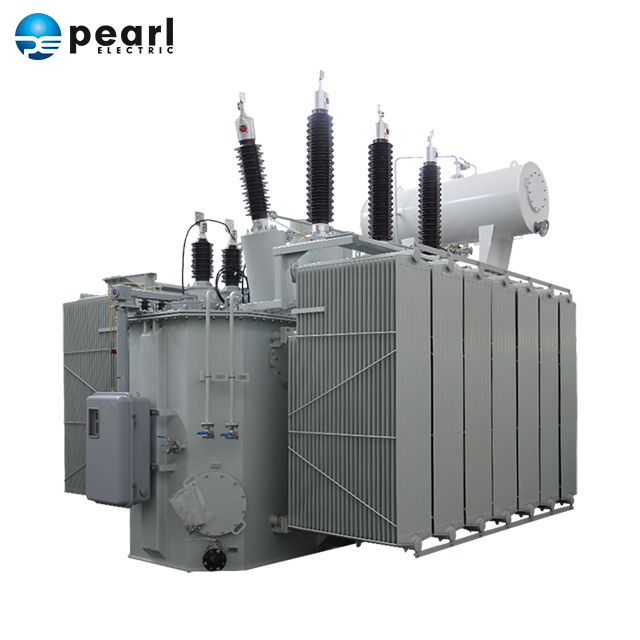

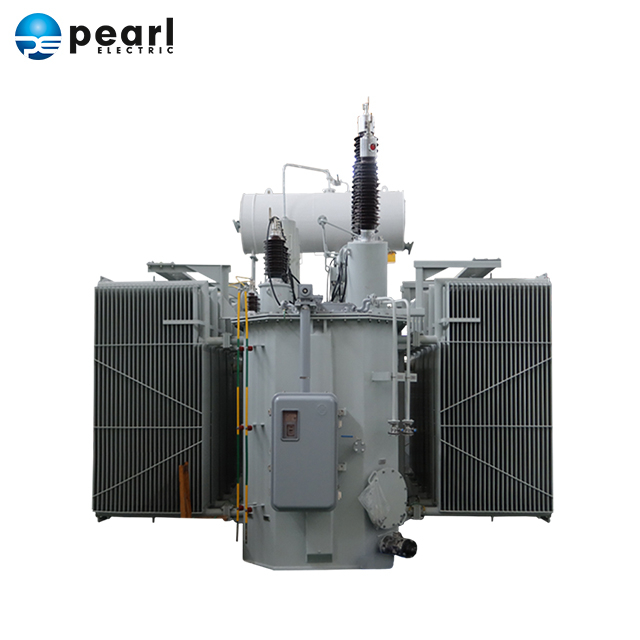

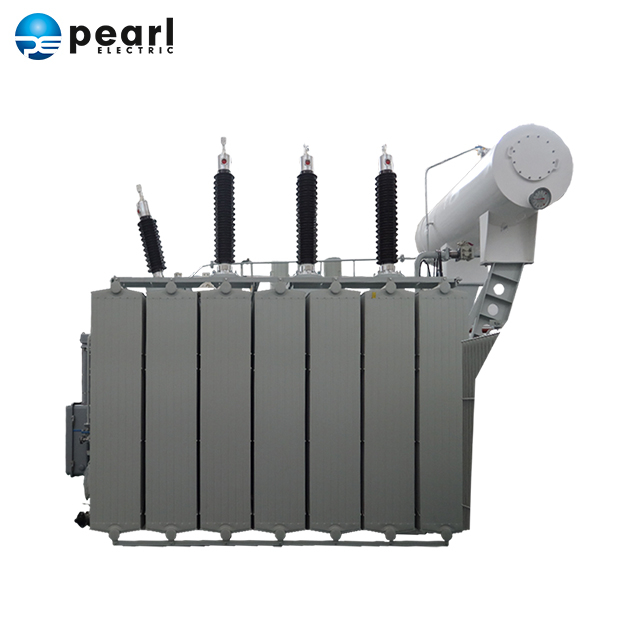

66КВ 69КВ 110КВ 220КВ ДВУХОБМОТОЧНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР

ОСОБЕННОСТИ СИЛОВОГО ТРАНСФОРМАТОРА

• Низкий частичный разряд 、Частичный разряд всегда меньше 100 пКл;

• Низкий уровень шума трансформаторов до 63МВА ниже 60дБ;

• Низкие потери: 、потери без нагрузки снижены на 20 процентов по сравнению с GB/T6541;

• Высокая устойчивость к короткому замыканию;

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

• СЕРДЕЧНИК ТРАНСФОРМАТОРА

Для изготовления сердечников используются высококачественные холоднокатаные листы кремнистой стали с ориентированной зернистой структурой. Пластины сердечника изготовлены без отверстий, чтобы уменьшить потери холостого хода и риск короткого замыкания болта сердечника. 。Листы разрезаются на автоматической линии обрезки по длине , ，гарантируя, что заусенцы будут значительно ниже 0,02 мм. Потери трансформатора на холостом ходу эффективно уменьшаются.

Для крепления используется затяжка сердечника и внутренней обмотки. Железное ярмо натянуто канатом из стекловолокна с эпоксидной смолой. Кроме того, между железным хомутом и баком имеется три крепления , поэтому корпус и бак слишком тугие, чтобы их можно было отсоединить при транспортировке.

• ОБМОТКИ ТРАНСФОРМАТОРОВ

Обычно обмотка ВН имеет чередующуюся и непрерывную обмотки для улучшения характеристик при импульсном напряжении и получения равномерного распределения напряжения. Прокладки из прессованного картона закруглены по краям, чтобы повысить надежность изоляции. Масло, текущее внутри обмотки, сможет снизить повышение температуры катушки и температуру горячих точек, тем самым обеспечивая длительный срок службы изоляции.

Обмотки высокого и среднего напряжения обычно снабжены отдельными обмотками регулирования напряжения, поэтому ампер-витки всех обмоток полностью сбалансированы. Они могут эффективно устранить осевую электродинамическую силу во время внешнего короткого замыкания и улучшить динамическую стабильность при внешнем коротком замыкании.

• НЕФТЯНОЙ БАК

Чаще всего используется резервуар типа «колокол». Стенке резервуара придается гофрированная форма с помощью подъемного пресса. Это сокращает сварочные работы и значительно повышает механическую прочность. Между фланцами верхнего и нижнего резервуара устанавливается двойная маслостойкая резиновая синтетическая прокладка. Устройство ограничения положения обычно закрепляется на фланце нижнего резервуара.

• ОХЛАЖДАЮЩЕЕ ОБОРУДОВАНИЕ И АКСЕССУАРЫ ДЛЯ ТРАНСФОРМАТОРОВ

Метод охлаждения трансформатора обычно включает естественную циркуляцию масла (ONAN) и естественную или принудительную циркуляцию воздуха ( ONAF). Трансформаторы рассчитаны на работу с полной нагрузкой, когда работают вентиляторы, и с полной нагрузкой 70 %, когда вентиляторы выключены. Для охлаждения используются пластинчато -ребристые радиаторы. Трансформаторы, оснащенные такими радиаторами, могут получить более компактные размеры. Вентиляторы обычно дуют горизонтально с низкой скоростью и низким уровнем шума. 。Работа вентиляторов контролируется как температурой масла, так и шкафом управления, установленным на баке трансформатора.

Консерваторы относятся к типу диафрагменных мешков. Мешок изготовлен из прочного воздухонепроницаемого композитного материала, ， разделяющего воздух внутри мешка и масло снаружи. Для большей надежности воздушная камера мембранного мешка продувается через сапун из силикагеля.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ДВУХОБМОТОЧНОГО СИЛОВОГО ТРАНСФОРМАТОРА

ГАБАРИТНЫЙ ЧЕРТЕЖ ДВУХОБМОТНОГО СИЛОВОГО ТРАНСФОРМАТОРА

1- Консерватор

2-Втулка ВН

3-Втулка нейтрали высокого напряжения

4-Корпус Трансформатора

5-Радиатор

6-Устройство РПН под нагрузкой

7-Втулка низкого напряжения
