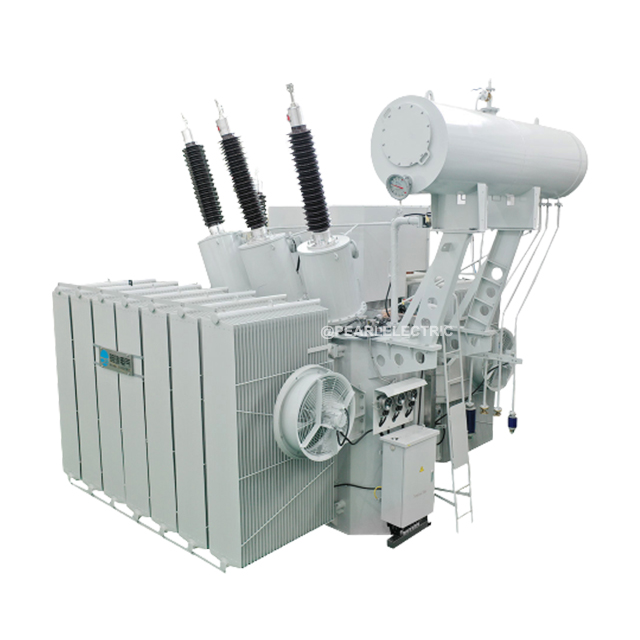

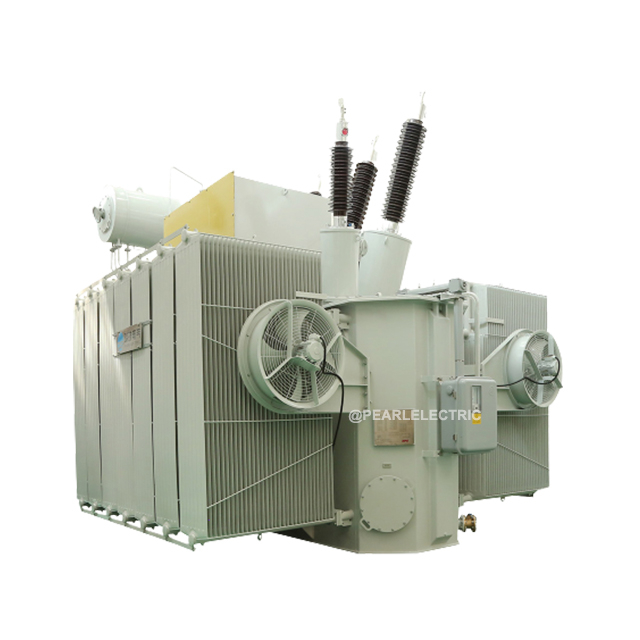

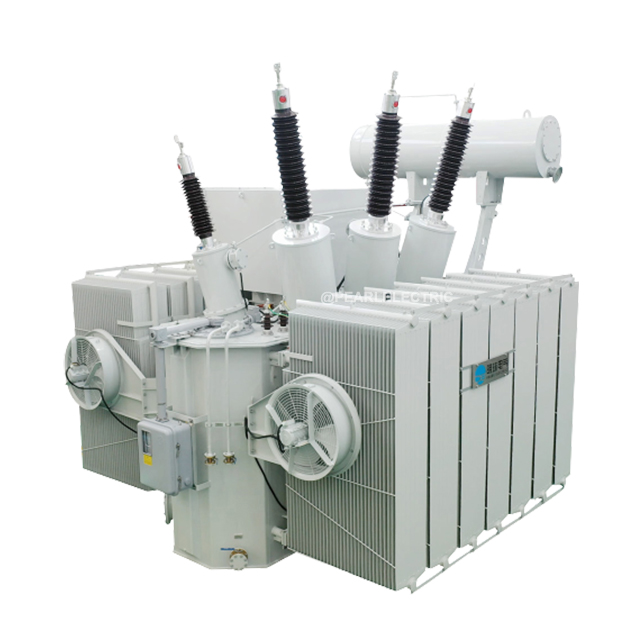

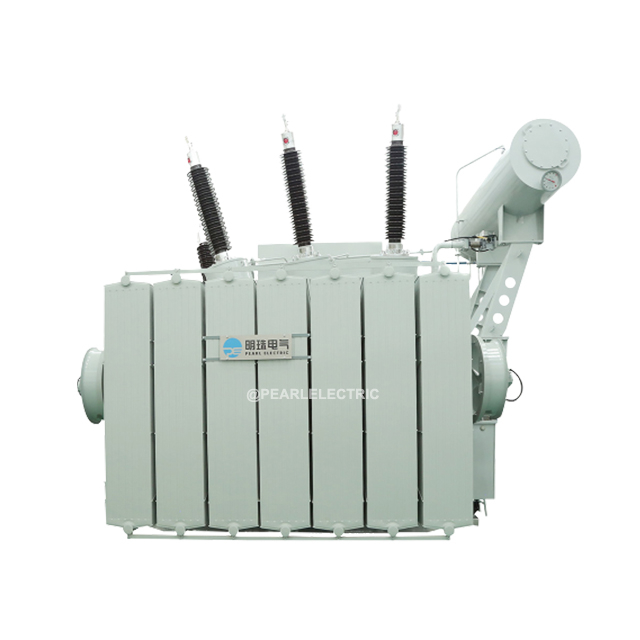

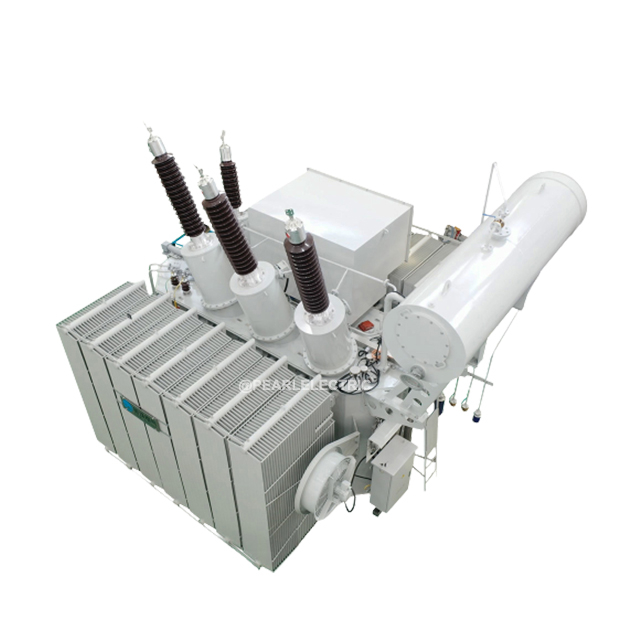

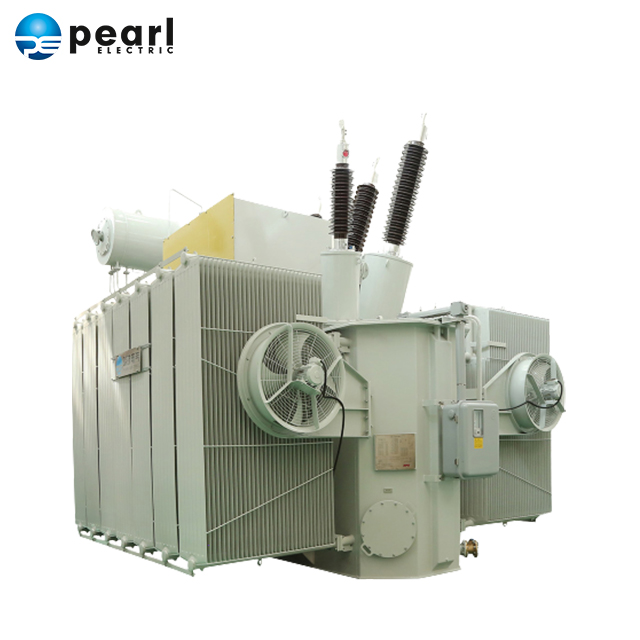

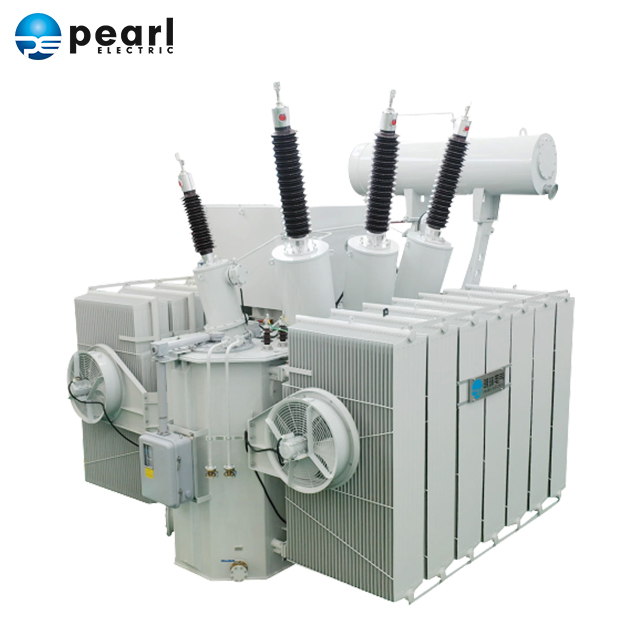

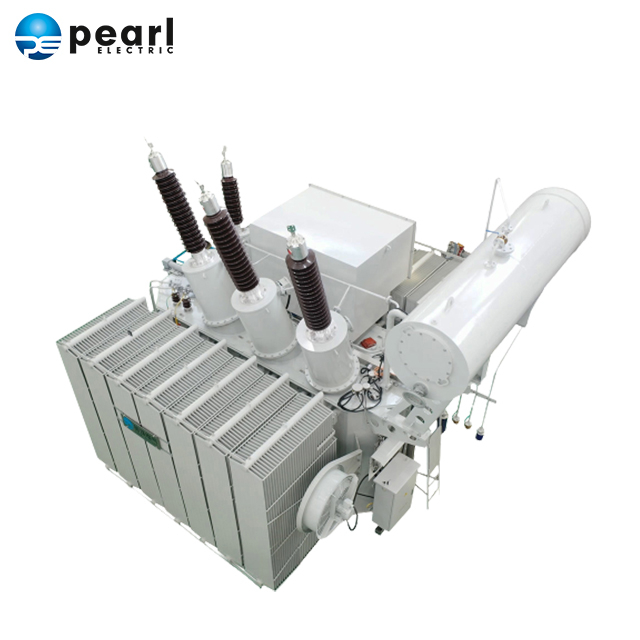

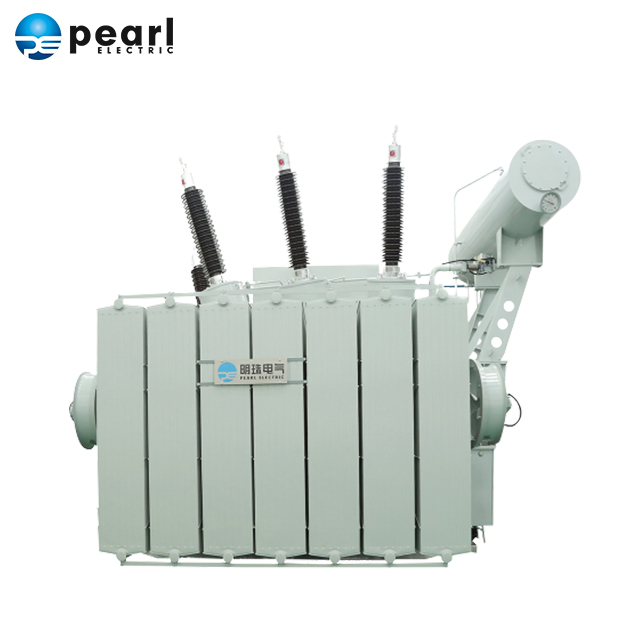

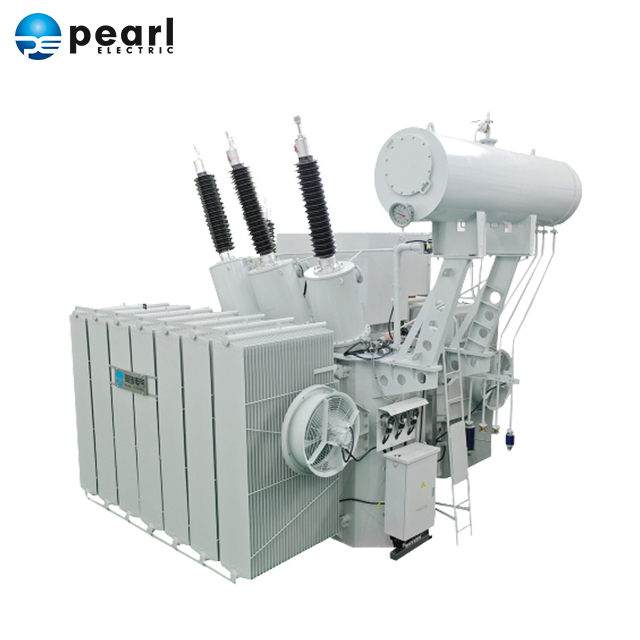

Повышающий силовой трансформатор 40 МВА 132 кВ/11 кВ для солнечной и ветровой электростанций, возобновляемых источников энергии

Поскольку интеграция возобновляемых источников энергии продолжает расширяться, сетевым системам требуется большая устойчивость, чтобы справиться с колебаниями выходной мощности и условиями динамической нагрузки. Масляный повышающий силовой трансформатор  с двойной обмоткой мощностью 40 МВА 132 кВ/11 кВ специально разработан для солнечных фотоэлектрических установок и ветряных электростанций коммунального масштаба, эффективно повышая вырабатываемую мощность для надежного подключения к сети. Благодаря сердечнику с низкими потерями, оптимизированной конструкции обмотки, надежному охлаждению и высокой стойкости к короткому замыканию он обеспечивает высокую эффективность, стабильность сети и долгосрочную эксплуатационную надежность. Выступая в качестве важнейшего связующего звена между производством возобновляемой энергии и сетью передачи, а также гарантией безопасной подачи электроэнергии, этот трансформатор обеспечивает надежное решение для современной инфраструктуры возобновляемых источников энергии.

Параметры продукта

Характеристики повышающего силового трансформатора 40 МВА 132 кВ/11 кВ

• Оптимизирован для переменных нагрузок: Изготовлен из холоднокатаных листов кремнистой стали с ориентированной зернистой структурой (CRGO) с высокой проницаемостью и низкими потерями (конструкция ступенчатого соединения под углом), что сводит к минимуму как потери холостого хода, так и уровень рабочего шума (<65 дБ).

• Надежная система охлаждения: оснащена усовершенствованными режимами охлаждения ONAN (Oil Natural Air Natural) и ONAF (Oil Natural Air Forced) для работы при экстремальных температурах окружающей среды в удаленных регионах с солнечной и ветровой энергией.

• Высокая целостность изоляции: используются изоляционные материалы премиум-класса (например, бумага DuPont® Nomex®) с базовым уровнем изоляции (BIL) LI 650 кВ / 275 кВ переменного тока на стороне высокого напряжения, что обеспечивает долговременную диэлектрическую стабильность.

• Интеграция Smart Grid: Полная совместимость с протоколом связи IEC 61850 . Поддерживает дополнительные интеллектуальные датчики для онлайн-анализа растворенных газов (DGA), отслеживания температуры оптоволоконных обмоток и мониторинга частичных разрядов (PD).

• Защита от суровых условий окружающей среды: Покрыт антикоррозионным покрытием C5-M (очень высокий морской/промышленный уровень) в соответствии со стандартом ISO 12944, предотвращающим появление ржавчины от солевых брызг, песчаных бурь и сильного ультрафиолетового излучения.

Преимущества повышающего силового трансформатора 40 МВА 132 кВ/11 кВ

• Исключительная рентабельность инвестиций благодаря конструкции с низкими потерями: солнечные и ветряные электростанции не генерируют электроэнергию 24 часа в сутки, 7 дней в неделю. Наш трансформатор отличается сверхнизкими потерями холостого хода, что значительно снижает затраты на «обратное поглощение мощности» из сети в часы отсутствия генерации (например, ночью для солнечной энергии), повышая общую окупаемость проекта.

• Превосходная стойкость к гармоникам и короткому замыканию: инверторы с возобновляемыми источниками энергии создают гармонические токи, которые нагружают изоляцию. В нашем трансформаторе используются высокомеханически прочные медные обмотки, подвергнутые гидравлической предварительной прессовке, что предотвращает динамическую деформацию, вызванную серьезными короткими замыканиями в сети или гармоническим резонансом.

• Вариант экологически чистой эфирной жидкости: для чувствительных экосистем мы предлагаем биоразлагаемые синтетические или натуральные эфирные жидкости. Это снижает экологическую ответственность в случае утечек и повышает рейтинг пожарной безопасности вблизи дорогостоящих ветровых/солнечных объектов.

• Увеличенный срок службы: благодаря подавлению теплового старения и строгим заводским приемочным испытаниям (FAT), включая полнопоследовательные испытания на грозовые импульсы, мы гарантируем низкие затраты на техническое обслуживание и бесперебойную работу в течение трех десятилетий жизненного цикла.

Применение повышающего силового трансформатора 40 МВА 132 кВ/11 кВ

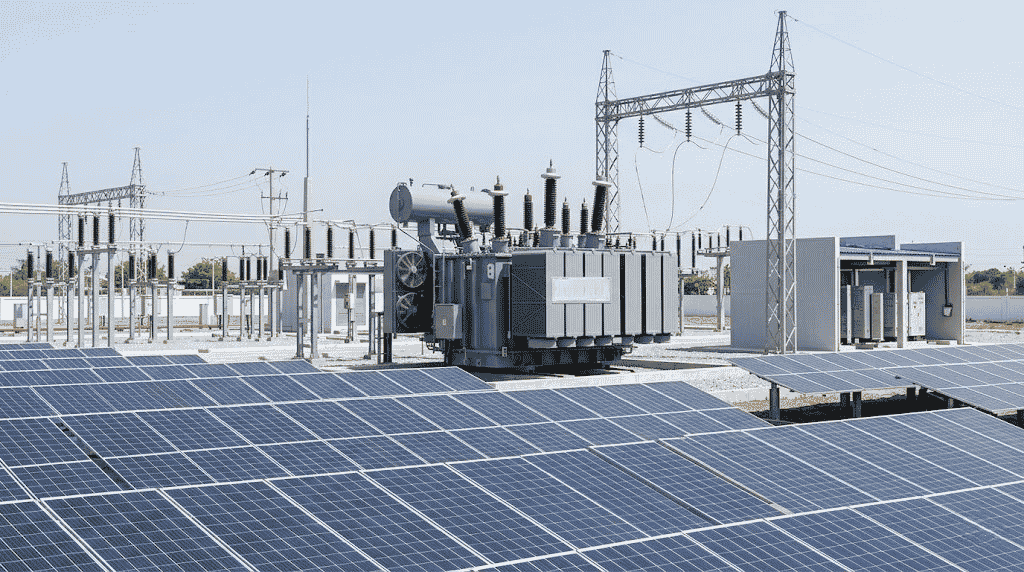

• Солнечные фотоэлектрические концентраторы коммунального масштаба: служат основным повышающим устройством для сбора электроэнергии среднего напряжения 11 кВ от нескольких солнечных инверторных станций и повышения ее до 132 кВ для региональной передачи на большие расстояния.

• Объединение береговых и морских ветровых электростанций: Специально разработано, чтобы выдерживать внезапные скачки напряжения при нарастании/снижении энергии, присущие кластерам ветряных турбин, сохраняя стабильность напряжения на терминалах.

• Интеграция аккумуляторных систем хранения энергии (BESS): идеально оптимизирована для обеспечения двунаправленного потока энергии во время интенсивных циклов зарядки и разрядки в сетевых хранилищах мощностью в несколько мегаватт.

Часто задаваемые вопросы

Вопрос 1: Соответствует ли этот трансформатор мощностью 40 МВА международным стандартам соответствия электросетям?

• А: Да. Наши трансформаторы мощностью 40 МВА 132 кВ полностью спроектированы, изготовлены и испытаны в строгом соответствии со стандартами IEC 60076 (Европа/международный) и IEEE C57.12.00 (Америка). Мы предоставляем полные отчеты о типовых испытаниях от аккредитованных сторонних лабораторий.

Вопрос 2. Как вы выбираете между OLTC (переключателем ответвлений под нагрузкой) и NLTC (переключателем ответвлений без нагрузки) для ферм, использующих возобновляемые источники энергии?

• О: Для солнечных и ветряных электростанций мы настоятельно рекомендуем использовать РПН (±8X1,25% или ±10X1,25%) . Поскольку выходная мощность возобновляемых источников сильно колеблется, устройство РПН позволяет трансформатору автоматически регулировать коэффициент напряжения под нагрузкой, поддерживая стабильное напряжение подключения к сети без нарушения выработки электроэнергии.

Вопрос 3: Может ли этот трансформатор надежно работать в условиях пустыни с высокими температурами окружающей среды?

• А: Абсолютно. Для фотоэлектрических установок в пустыне мы усовершенствовали конструкцию охлаждения до ONAF с улучшенным пределом повышения температуры верхнего масла. Резервуар также оснащен клеммными коробками IP55/IP65 для предотвращения попадания песка и пыли.

Вопрос 4: Каковы стандартные сроки поставки и способ доставки трансформатора мощностью 40 МВА, напряжением 132 кВ?

• Ответ: Типичное время производства и испытаний составляет от 16 до 20 недель с момента утверждения чертежа. Из-за своего размера и веса основной корпус трансформатора транспортируется без масла (заполненный сухим азотом) в тяжеловесных судах или специализированных контейнерах с плоской стойкой, при этом радиаторы и масло доставляются отдельно.
