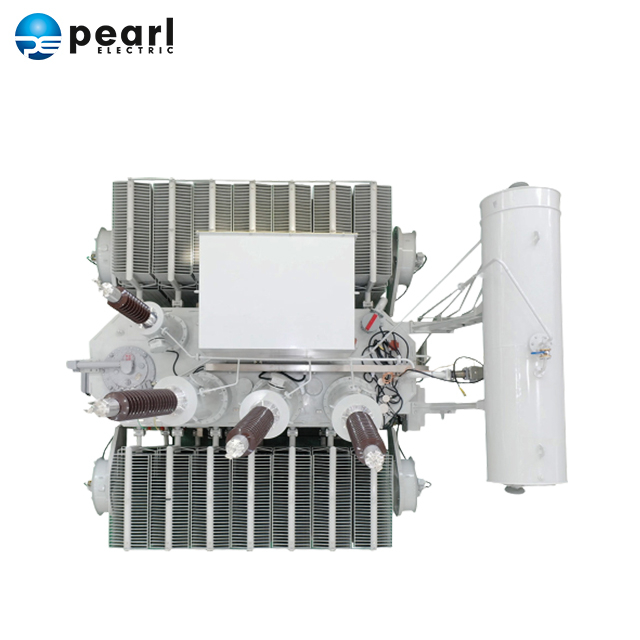

20 мВА, заполненные жидкостью, наполненные жидкостью, энергетические трансформаторы для хранения энергии специально разработаны для современных систем хранения энергии, обеспечивая эффективное преобразование энергии и надежную производительность в применении возобновляемых источников энергии, включая проекты хранения солнечной и сетки.
С мощностью 20 мВА этот трансформатор адаптирован для удовлетворения средних и крупномасштабных требований к хранению энергии. Он поддерживает первичные напряжения 66 кВ, обеспечивая совместимость с большими средствами для хранения энергии. Построенная для долговечности, его конструкция охлаждения, вполненная нефтью, усиливает тепловое управление, что обеспечивает надежную работу в условиях высокой нагрузки.
| Значение | параметра |
|---|---|
| Первичное напряжение | 66 кВ или настройка |
| Емкость | 20 МВА или настройка |
| Нажатие | +4/-12*2,5% (нагрузки на нагрузку) |
| Частота | 50 Гц |
| Фазы | Трехфазный |
| Векторная группа | YND11 |
| Охлаждение | Оно |
| Изоляционная класс | A-класс |
| Повышение температуры | 60/65K |
| Изоляционный материал | Минеральное масло/масло FR3 |
| Извилистый материал | Медь/алюминий |
| Стандарты | IEC60076 или местный стандарт |
F Eatures 20 мВА, заполненные жидкостью, энергетические трансформаторы для систем хранения энергии
Высокая мощность: оптимизирован для средних и крупномасштабных систем хранения энергии, поддерживая мощную конверсию энергии и интеграцию сетки.
Высокое рейтинг напряжения: трансформаторы рассчитываются на приложения высокого напряжения 66 кВ для обеспечения безопасного распределения энергии при мощном преобразовании энергии и интеграции сетки.
Конструкция с нефтьми: использует заполненное жидкостью охлаждение (минеральное масло, жидкость FR3 или силиконовый) для превосходного рассеяния тепла, критического для высокой нагрузки и непрерывной работы.
Система охлаждения ONAN: натуральная натуральная (ONAN) технология нефти (ONAN) обеспечивает эффективный контроль температуры, даже при длительных высокоэнергетических потребностях.
Высокая эффективность: трехфазная конструкция обеспечивает сбалансированную передачу мощности, минимизацию потерь и повышение совместимости сетки.
Низкие потери: оптимизированные материалы ядра и обмотки снижают потери без нагрузки и нагрузки, повышая общую эффективность системы.
Варианты настройки: Трансформеры доступны в различных возможностях от 10 мВС до 100 мВС и могут быть настроены для удовлетворения конкретных требований проекта.
Втраты 20 мВА, заполненные жидкостью, не масляные энергосистемы для систем хранения энергии
Эффективное распределение мощности: оптимизировано для применений для хранения энергии, оно обеспечивает минимальную потерю энергии во время конверсии, повышая общую эффективность системы.
Надежность: надежный нефть, а также изоляция класса А обеспечивает долгосрочную надежность, даже при экстремальных температурах или жестких средах.
Превосходное охлаждение: заполненное жидкостью охлаждение (минеральное масло, жидкость FR3 или силиконовый) обеспечивает исключительное рассеяние тепла, критическое для обработки высоких и колеблющихся нагрузки в циклах накопления энергии.
Эффективно: обеспечивая длительный срок службы и уменьшая частоту ремонта или замены, этот трансформатор является экономически эффективным решением для крупных энергетических проектов.
Универсальные приложения: его прочный конструкция поддерживает регулирование напряжения и контроль частоты ， обеспечивает бесшовную интеграцию прерывистых возобновляемых источников, таких как солнечная энергия и ветер.
Адаптируемость окружающей среды: множественные варианты изоляционной жидкости (экологически чистый FR3, огнеустойчивый силиконовый или стандартный минеральный масло) для целей в области устойчивого развития или опасной среды.
Применение 20 мВА, заполненного жидкостью, нефть-иммерными трансформатором для систем хранения энергии
Трансформатор с нефтью 20 мВА-это универсальный и надежный компонент, предназначенный для удовлетворения уникальных требований современной инфраструктуры хранения энергии. Ниже приведены ключевые приложения:
Гибридные системы возобновляемых источников энергии:
Солнечные + хранилища: соединяет солнечные фермы с системами хранения энергии с плавной прерывистой выработкой электроэнергии, обеспечивая стабильную подачу сетки во время низкого солнечного света.
Ветер + гибриды хранения: уравновешивает изменчивость энергии ветра, сохраняя избыточную энергию и освобождая ее в течение периодов с низким содержанием ветра.
Стабилизация сетки и пиковое бритье:
Пиковая нагрузка: уменьшает деформацию сетки в течение периодов высокого спроса за счет разгрузки хранимой энергии через трансформатор.
Поддержка напряжения: поддерживает стабильность напряжения сетки в регионах с высоким возобновляемым проникновением или слабой сетью инфраструктуры.
Индустриальное хранение энергии:
Снижение платы за спрос: помогает заводам и крупным объектам снизить затраты на энергию, сохраняя непиковую мощность и разряжая его в часы пик.
Мощная поддержка процесса: обеспечивает стабильную энергию для энергоемких промышленных операций, таких как добыча полезных ископаемых или производство.
Проекты по хранению энергии в коммунальном масштабе:
Хранение объемной энергии: поддерживает установки с несколькими мегаваттами хранения, предназначенные для длительного резервного копирования энергии.
Возобновляемое ограничение.
Электромобиль (EV) Зарядные концентраторы: управляет мощными требованиями от сетей зарядки электромобилей в паре с хранением на месте, чтобы избежать перегрузки сетки.
Часто задаваемые вопросы 20 мВА, заполненного жидкостью, ввязанные масляными трансформаторами для систем хранения энергии
1. Каковы основные особенности трансформатора с нефтью в 20 мВА для хранения энергии?
Энергетическая эффективность: современные конструкции используют трехмерные ядра раны, чтобы минимизировать трехфазный дисбаланс и уменьшить потери без нагрузки, повышая энергосберегающие характеристики.
Термическая стабильность: усовершенствованные системы циркуляции и охлаждения нефти обеспечивают равномерное распределение температуры при обмотках и масле, что критическое для применений для хранения энергии с высокой нагрузкой.
2. Могут ли эти трансформаторы быть настроены для конкретных требований ESS?
Да. Pearl Electric, как производитель, предлагает услуги OEM/ODM для адаптации параметров, таких как методы охлаждения (ONAN/ONAF), коэффициенты напряжения и типы корпусов.
3. Как работает тепловое управление в этих трансформаторах?
Связание жидкости: вычислительные методы, такие как метод конечного объема (FVM), имитируют распределение температуры в сердечнике и обмотках, что позволяет оптимизировать стратегии управления вентилятором для предотвращения перегрева.
Конструкция потока масла: структурированные масляные каналы управляют скоростями потока, чтобы избежать электрификации масляного потока и локализованного перегрева, критического для долговечности.
4. Каковы ключевые применения трансформаторов с нефтьми в 20 мВА в системах хранения энергии?
Эти трансформаторы имеют решающее значение для повышения уровня напряжения или вниз в крупномасштабных системах хранения энергии (ESS), таких как хранение батареи, подключенную к сетке, или интеграция возобновляемой энергии. Их высокая пропускная способность (20 МВА) обеспечивает эффективную передачу мощности между системами хранения и сеткой, минимизируя потерю энергии во время конверсии.
5. Какие методы обслуживания рекомендуются?
Профилактика утечки: герметичные резервуары с сваркой с лоскутом и высоким вакуумным смазочным маслом минимизируют утечки и риски загрязнения.
Прогнозирующий мониторинг: методы, такие как измерение частичного разряда (PD) и анализ качества нефти помогают обнаружить ранние разломы, соответствующие руководящим принципам ANSI/IEEE.
