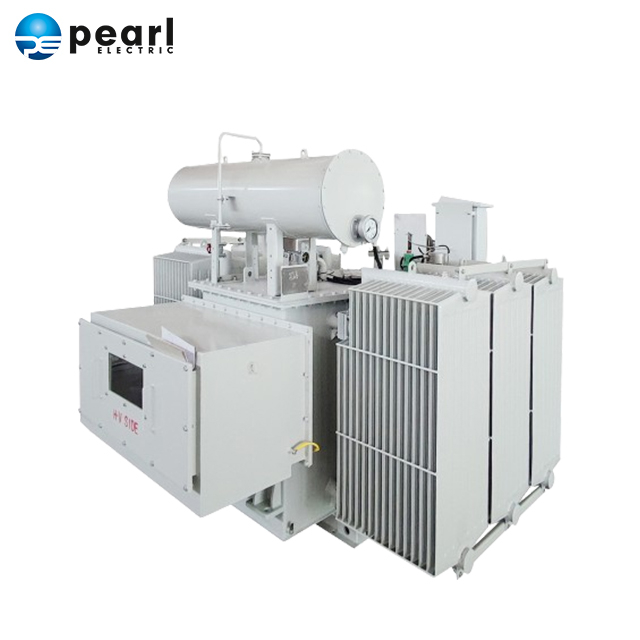

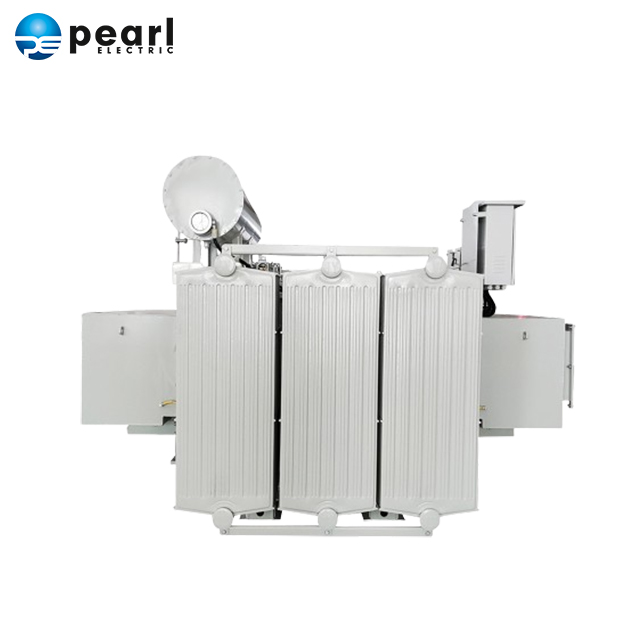

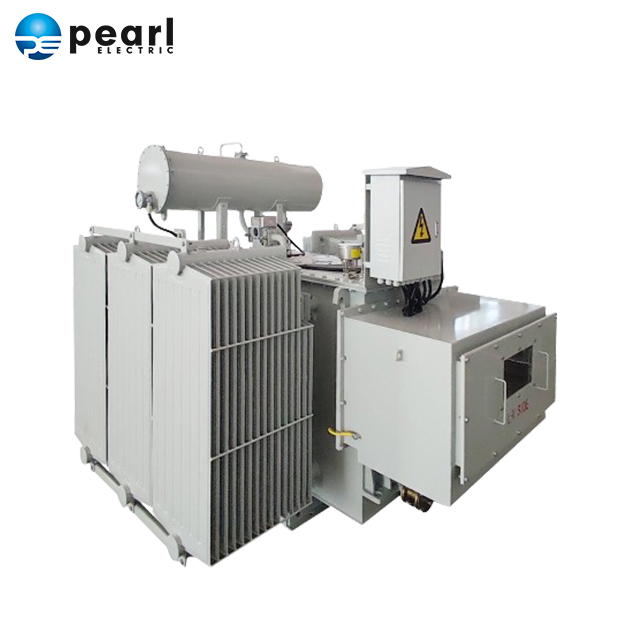

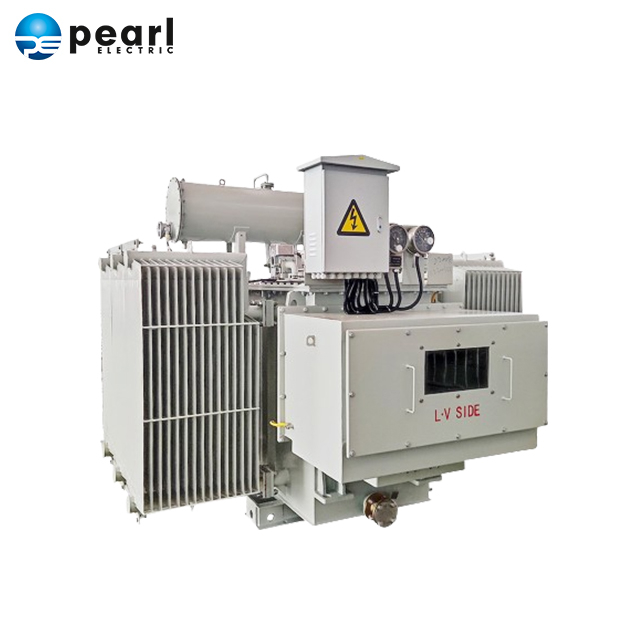

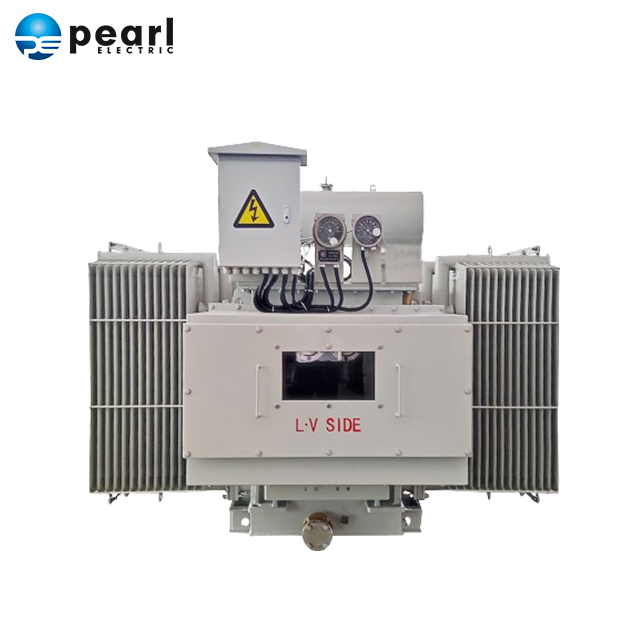

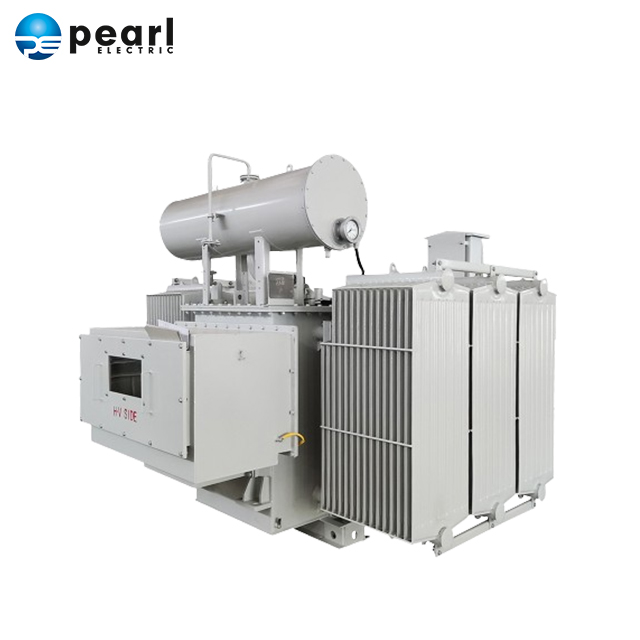

Масляный трансформатор мощностью 3000 кВА с устройством РПН для высокого энергопотребления

Трансформаторы Pearl Electric с функцией переключения ответвлений под нагрузкой (OLTC)  разработаны для динамического регулирования выходного напряжения  без прерывания подачи питания, обеспечивая бесперебойную работу в средах с меняющимися требованиями к нагрузке.

Этот трансформатор с переключением ответвлений под нагрузкой (OLTC) относится к типу трансформатора, который оснащен механизмом переключения ответвлений, предназначенным для регулировки коэффициента трансформации и регулирования выходного напряжения во время работы трансформатора. В отличие от традиционных переключателей ответвлений без нагрузки, устройство РПН позволяет переключать ответвления без прерывания подачи питания.

Эти трансформаторы, спроектированные с учетом точности и надежности, идеально подходят для распределительных сетей, промышленных комплексов, систем возобновляемых источников энергии и критически важных объектов. Они обеспечивают точный контроль напряжения и обеспечивают надежное и стабильное электропитание, повышая производительность и эффективность электрических систем с высоким энергопотреблением.

Параметры продукта

Особенности  масляного трансформатора мощностью 3000 кВА с устройством РПН для высокого энергопотребления

Регулирование напряжения: функция РПН позволяет в режиме реального времени регулировать коэффициент трансформации трансформатора, позволяя точно контролировать выходное напряжение для поддержания желаемого уровня даже в условиях нестабильной нагрузки.

Непрерывная работа:   переключения ответвлений можно производить, пока трансформатор находится под напряжением, что устраняет необходимость в прерываниях подачи электроэнергии или отключениях во время регулировки напряжения.

Гибкость: благодаря наличию нескольких положений ответвлений трансформаторы РПН обеспечивают гибкость в адаптации к различным входным напряжениям и требованиям к нагрузке, обеспечивая оптимальную производительность и эффективное распределение мощности.

Улучшение качества электроэнергии. Регулируя выходное напряжение, трансформаторы РПН помогают улучшить качество электроэнергии, сводя к минимуму колебания напряжения и поддерживая стабильное питание подключенных нагрузок.

Оптимизация нагрузки: РПН позволяет вносить коррективы в соответствии с меняющимися требованиями нагрузки, оптимизируя энергоэффективность и сокращая потери энергии.

Преимущества  масляного трансформатора мощностью 3000 кВА с устройством РПН для высокого энергопотребления

Повышенная эффективность охлаждения: минеральное масло эффективно рассеивает тепло, образующееся при работе с высокими нагрузками, снижая термическую нагрузку на обмотки и изоляцию. Это продлевает срок службы трансформатора и сохраняет его производительность при постоянных тяжелых нагрузках.

Высокая нагрузочная способность и надежность. Подходит для промышленных предприятий, коммунальных подстанций или крупных коммерческих комплексов. Эта мощность обеспечивает надежную подачу электроэнергии без риска перегрузки. РПН оптимизирует эффективность при переменных нагрузках в соответствии с меняющимися потребностями в энергии.

Непрерывность работы: устройство РПН устраняет необходимость обесточивания трансформатора во время регулировки, что крайне важно для отраслей, требующих бесперебойного питания, таких как производство или центры обработки данных.

Экономичность: хотя первоначальные затраты могут быть выше, сочетание масляного охлаждения (снижение износа) и устройств РПН (оптимизация эффективности) со временем снижает потери энергии и эксплуатационные расходы. Масштабируемость с помощью OLTC также позволяет отложить дорогостоящие обновления по мере роста спроса.

Прочность и долговечность. Масляные трансформаторы обычно предназначены для использования на открытом воздухе и выдерживают суровые условия окружающей среды. Правильное техническое обслуживание (например, тестирование масла) обеспечивает десятилетия службы, особенно при терморегуляции, обеспечиваемой маслом.

Применение  масляного трансформатора мощностью 3000 кВА с устройством РПН для высоких энергопотреблений

Такое сочетание прочной конструкции, адаптивного управления напряжением и эффективного охлаждения делает масляный трансформатор мощностью 3000 кВА с устройством РПН краеугольным камнем для сценариев с высоким энергопотреблением.

Промышленные комплексы: Этот трансформатор идеально подходит для использования в региональных и национальных электросетях, где надежность распределения энергии имеет решающее значение. Сталелитейные заводы, химические заводы и производственные предприятия с тяжелым оборудованием, вызывающим переменные нагрузки, и эффективным охлаждением для устойчивых высоких потребностей в энергии в промышленных условиях на открытом воздухе.

Интеграция возобновляемых источников энергии: компенсирует колебания напряжения, вызванные прерывистой выработкой возобновляемой энергии, этот тип трансформатора соединяет ветряные/солнечные электростанции с сетью, где выработка энергии меняется в зависимости от погоды.

Горные работы: 3000 кВА поддерживает энергоемкие операции по добыче и переработке, этот трансформатор подходит для  удаленных шахт с мощным оборудованием (например, дробилками, конвейерами) и длинными линиями электропередачи, преимущество устройства РПН снижает падение напряжения на больших расстояниях и справляется с перепадами нагрузки от тяжелой техники.

Центры обработки данных: обеспечивает регулирование напряжения, несмотря на быстрые изменения нагрузки при активации/деактивации сервера. Этот трансформатор подходит для объектов, требующих стабильного питания для серверов и систем охлаждения.

Сети электрических железных дорог: этот трансформатор обеспечивает наружную установку вдоль железнодорожных коридоров в соответствии с протоколами безопасности, может регулировать напряжение для поддержания постоянного напряжения во время внезапных скачков нагрузки (например, при запуске нескольких поездов), что идеально подходит для электропитания поездов/метро с частым ускорением/замедлением.

Электростанции: вспомогательные трансформаторы на гидроэлектростанциях/тепловых станциях для внутреннего распределения электроэнергии  способствуют эффективному объединению сетей при оптимальных напряжениях передачи.

Технология производства трансформаторов

• ОБМОТКИ ТРАНСФОРМАТОРОВ

Для катушек низкого и высокого напряжения в качестве проводникового материала можно использовать медь или алюминий в соответствии со стандартами или требованиями заказчика. Обмотки разделяются на обмотки низкого и высокого напряжения.

Типы проводников по уровню напряжения и потерям нагрузки:

-На катушке низкого напряжения: фольга (лист) или бумажная изоляция прямоугольного сечения.

- На катушке высокого напряжения: используются провода круглого сечения с эмалированной изоляцией или провода прямоугольного сечения с бумажной изоляцией.

Обмотки изготовлены из DDP, покрытого смолой, и специальной крафт-бумаги, устойчивой к высоким ударам и электричеству. Структура этого специально сформированного слоя изоляции повышает свойства импульсного напряжения. Слой изоляции также помогает достичь еще одной важной цели: создать жесткую катушку без пространства.

• ВЕНТИЛЯЦИЯ

Трансформаторы имеют естественное охлаждение с помощью вентиляции ONAN. По требованиям заказчика возможно изготовление трансформаторов с вентиляцией ОНАФ.

• СЕРДЕЧНИК ТРАНСФОРМАТОРА

Сердечники трансформаторов изготовлены из холоднокатаной текстурированной кремнистой стали (CRGO).

Стали выбираются по величине потерь на холостом ходу М5, МОН, классу качества HI-BI и диапазону толщин 0,30-0,23 мм.

Сердечники режутся быстро и без заусенцев на современном станке для резки пластин трансформатора. Сердечники выравниваются по проектным данным ступенчатым методом для снижения потерь и шума.

• АКТИВНЫЕ ЧАСТИ

Активная часть формируется путем размещения катушек на ножках сердечника и выравнивания верхнего сердечника. Для сжатия катушек установлены хомутовые зажимы и клинья. Установка крышки, клемм и переключателя ответвлений выполняется для подготовки к первым предварительным испытаниям. Выравнивание изоляции на крышке, аксессуарах и другом оборудовании выполняется в соответствии с требованиями заказчика.

• ТАНК И КРАСКА

Баки бывают 2-х типов: с радиатором и гофрированными стенками. Основание и верхняя крышка резервуара изготовлены из мягкой стали. Гофрированные стенки передней и боковых поверхностей резервуара также образуют охлаждающие поверхности.

Передняя и боковые поверхности выполнены из стального листа в баке с радиатором,

Резервуары герметизируются сваркой. Перед покраской резервуары очищаются специальными химикатами и сушатся. Коррозионностойкая и малоклейкая грунтовочная краска наносится в два слоя. После грунтования резервуары подвергаются процессу сушки. После высыхания на грунтовку наносится финишная краска в соответствии с требованиями заказчика по толщине красителя. Танки ждут в сушильном Оуэнсе. Для окраски покрытия используется цветовой код RAL 7033 (или другие цвета по желанию заказчика). Внутренняя поверхность бака покрыта специальным лаком.

• СУШКА И НАПОЛНЕНИЕ

Низкочастотная технология для сушки и заполнения Распределительный трансформатор масляного типа, изоляционные материалы должны быть высушены перед заливкой масла. Этот процесс сушки напрямую влияет на качество трансформатора. Компания Pearl Electric выбрала технологию вакуумной сушки для сушки и наполнения в условиях вакуума. В результате этого процесса влажность в масле и активной части резервуара снижается до минимума.

Часто задаваемые вопросы о   масляном трансформаторе мощностью 3000 кВА с устройством РПН для высокого энергопотребления

1. Каково назначение устройства РПН (РПН) в трансформаторе мощностью 3000 кВА?

Устройство РПН позволяет регулировать напряжение,  не прерывая поток мощности, обеспечивая стабильное выходное напряжение даже при колебаниях нагрузки. Это имеет решающее значение для приложений с высоким энергопотреблением, таких как промышленные предприятия или сетевые подстанции, где резкие изменения нагрузки (например, запуск двигателя, нестабильность возобновляемой энергии) требуют регулирования напряжения в реальном времени.

2. Почему стоит выбирать мощность 3000 кВА для приложений с высоким энергопотреблением?

Трансформатор мощностью 3000 кВА сочетает в себе мощность и экономичность для средних и крупных предприятий. Он идеально подходит для: промышленных комплексов (сталелитейных заводов, химических заводов); городских подстанций, обслуживающих более 10 000 домохозяйств; ферм, использующих возобновляемые источники энергии (солнечная/ветровая), требующих синхронизации с сетью.

3. Как устройство РПН справляется с колебаниями напряжения при интеграции возобновляемых источников энергии?

Возобновляемые источники энергии, такие как солнечные и ветряные электростанции, генерируют переменную мощность в зависимости от погодных условий. Устройство РПН регулирует коэффициент трансформации трансформатора в режиме реального времени, чтобы: компенсировать падение напряжения при низкой генерации; предотвратить перенапряжение при пиковой генерации; обеспечить бесперебойное соответствие сети (например, стандартам IEEE 1547).

4. Как этот трансформатор обеспечивает стабильность сети во время пиковой нагрузки?

Устройство РПН регулирует отводы для компенсации падения напряжения в сети во время пиковых нагрузок и поддерживает коэффициент мощности, снижая нагрузку на линии электропередачи.

5. Можно ли  изготовить масляный трансформатор мощностью 3000 кВА с устройством РПН?

Да, трансформаторы могут быть настроены на конкретные требования, включая обмотки (медь или алюминий) и варианты изоляции (минеральное масло или масло FR3).
