Прокладка, установленные на трансформаторах | Компактная и высокоэффективность

Трехфазный трансформатор Pearl Electric, установленный на подушке

Прямые поставки с завода для солнечной энергии, ветра, центров обработки данных и коммерческих сетей.

Быстрые сроки выполнения и полная настройка.

Дом » Целевая страница » Прокладка монтированного трансформатора

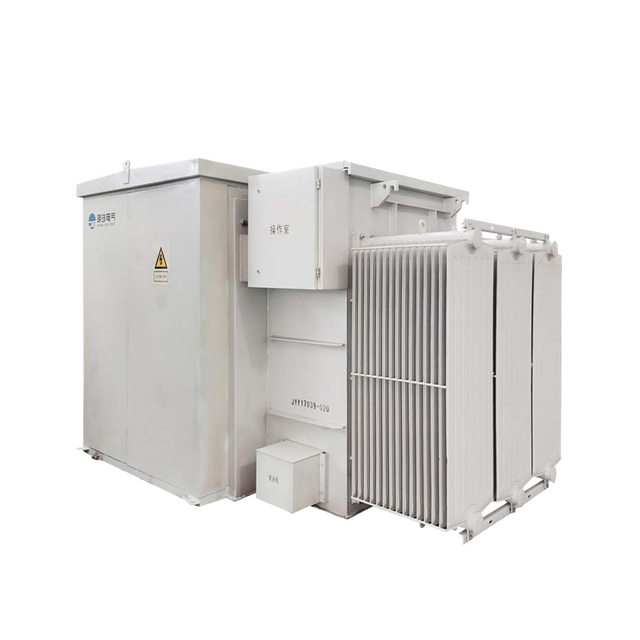

Дисплей продукта

Сертификат трансформатора, монтируемого на подставке

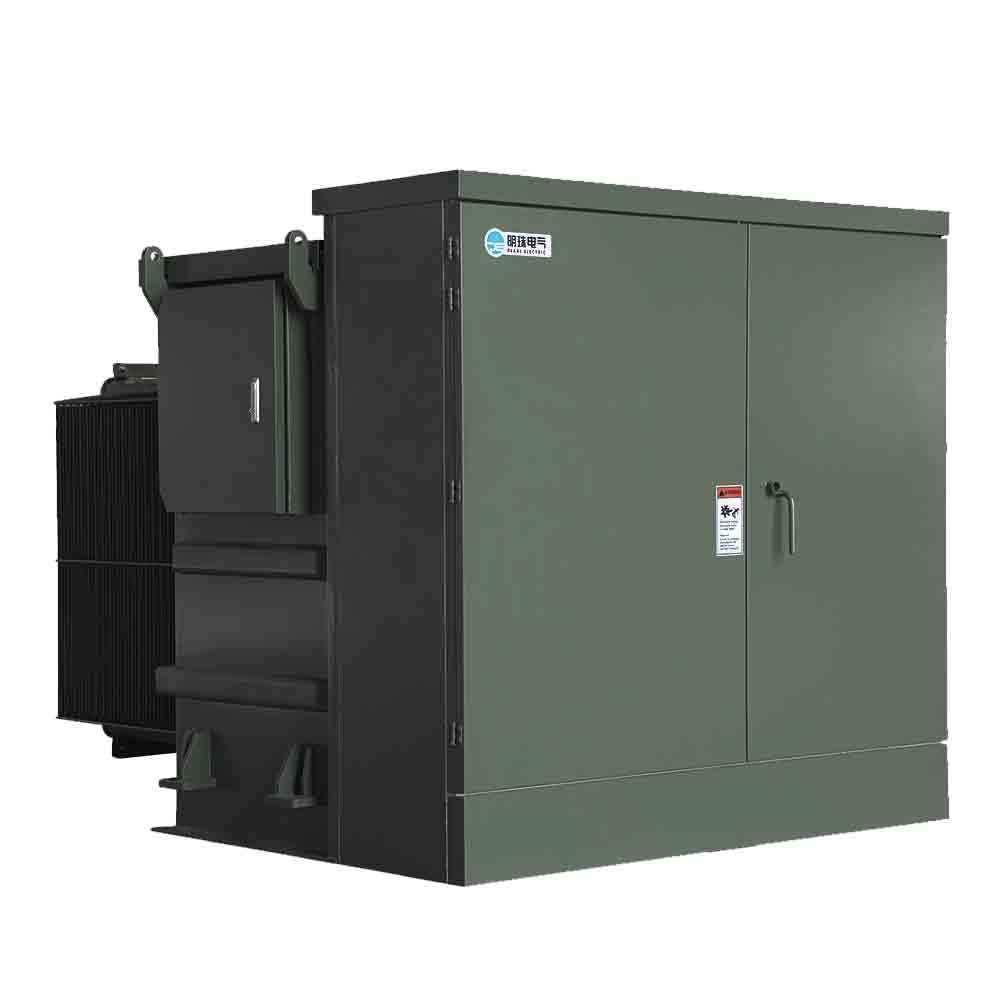

Трехфазный трансформатор на подставке

Обеспечение электропитанием центров обработки данных в Северной Америке

Понижающие трансформаторы премиум-класса, разработанные специально для гипермасштабируемых и корпоративных центров обработки данных Северной Америки. Обеспечение высокой эффективности, исключительной надежности и качества электроэнергии для критически важной инфраструктуры.

Ключевые преимущества:
• Североамериканские стандарты и высокая эффективность: полная совместимость с IEEE C57, NEMA и UL. Превышает стандарты DOE/NRCan, обеспечивая максимальную энергоэффективность и минимизацию эксплуатационных расходов.
• Подавление гармоник: специально разработано для работы с нелинейными нагрузками и устранения гармоник в ИБП и серверных системах, обеспечивая чистое питание.
• Критическая защита с двумя предохранителями: сочетание Bay-O-Net и токоограничивающих предохранителей позволяет быстро изолировать неисправности и гарантировать максимальное время безотказной работы.
• Умный и сверхмощный корпус: Прочный корпус NEMA 3R с оптимизированным управлением температурой, позволяющим выдерживать непрерывные операции при высоких температурах.

Приложения:

• Гипермасштабные и корпоративные центры обработки данных
• Центры обработки данных совместного размещения
• Критические сети распределения электроэнергии
• Резервные и резервные системы электропитания
• Системы распределения среднего и низкого напряжения

Получить индивидуальное предложение

Скачать трансформатор, монтируемый на подставке (PDF)

Основная информация о трансформаторе, монтируемом на подставке

Емкость	До 10 МВА
Первичное напряжение	6 кВ 10 кВ 11 кВ 12,7 кВ 13,8 кв 34,5 кВ 40,5 кВ
Вторичное напряжение	от 120 В до 14 400 В
Тип охлаждения	ОНАН/КНАН
Тип жидкости	Минеральное масло/ Растительное масло FR3
Сертификация/Стандарты	(UL, CUL, CSA) IEEE/IEC

Почему выбирают жемчужные электрические прокладки?

*Pearl Electric имеет большой опыт работы в США и Канаде . Для получения дополнительной информации свяжитесь с нашим продавцом!

Запросить характеристики и цену

Аксессуары для трансформаторов, монтируемых на подставке

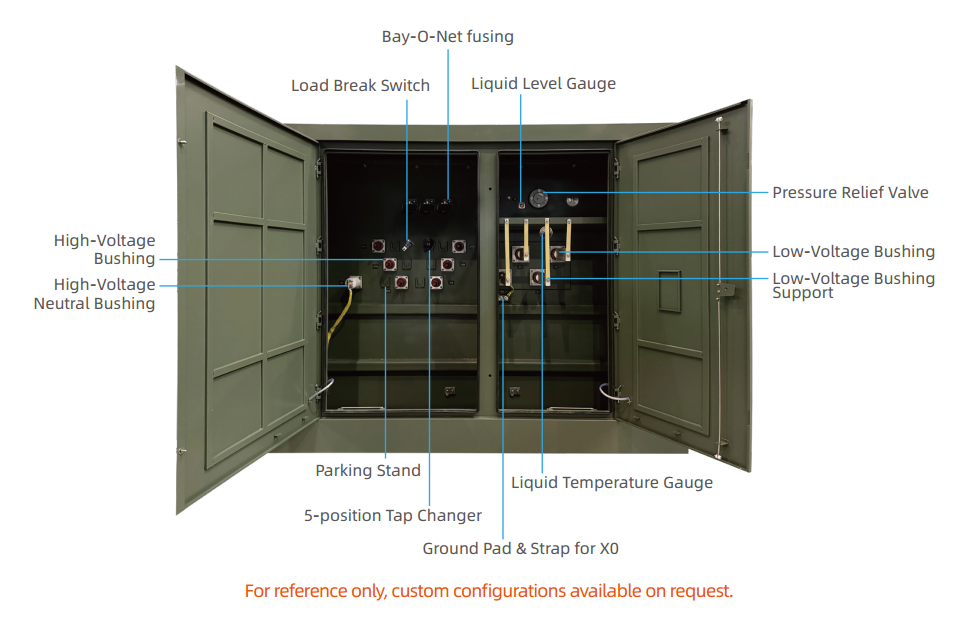

Аксессуары для трансформаторов на подставке-1

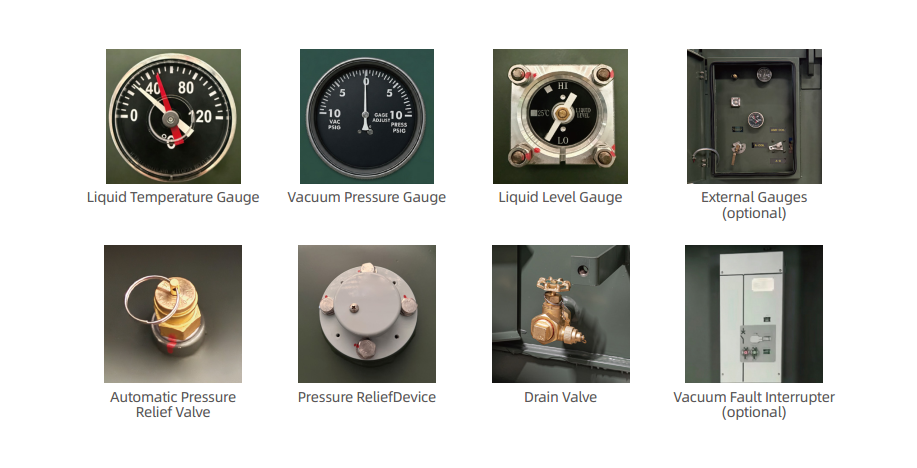

Аксессуары для трансформаторов на подставке-2

Тестирование на соответствие

В компании Pearl Electric безопасность и производительность не подлежат обсуждению. Наши трансформаторы спроектированы и протестированы в строгом соответствии с международными стандартами, включая ANSI/IEEE и IEC. Опираясь на нашу современную испытательную базу и аккредитованные сертификаты cUL/UL, мы поставляем прочные, не требующие обслуживания и высоконадежные трансформаторы, специально разработанные для международных коммунальных предприятий и промышленного применения.

Пункты списка:

Полный охват испытаний: плановые, типовые и специальные испытания, выполняемые собственными силами.
Готовность к сетям Северной Америки: полностью соответствует ANSI/IEEE C57.12.00 и C57.12.90.
Сертифицированная безопасность: проверено UL Solutions по американским и канадским стандартам.

Ознакомьтесь с возможностями Pearl Electric в области проектирования и тестирования

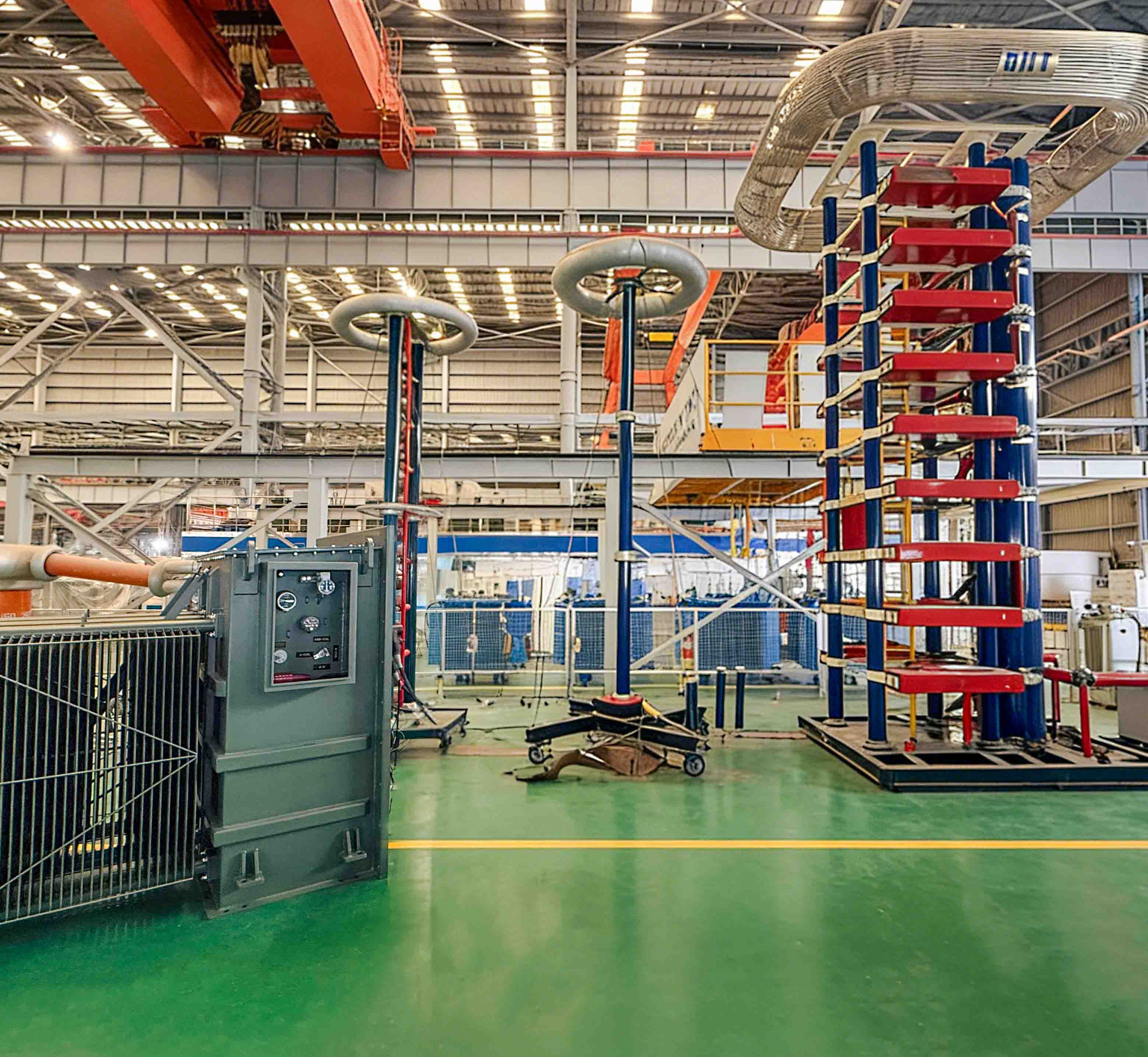

испытание трансформатора, монтируемого на площадке

Почему выбирают жемчужные электрические прокладки?

• Полное соответствие сетям (стандарты UL и IEEE).
Разработано и сертифицировано в полном соответствии со стандартами IEEE/ANSI C57 и UL, что обеспечивает быстрое соединение сетей и беспрепятственное утверждение норм для зарубежных коммунальных и коммерческих проектов.
• Усовершенствованная конструкция безопасности с мертвой передней частью.
Оснащен полностью изолированными вставными коленчатыми разъемами для выключателя нагрузки и двойной защитой предохранителями (Bay-O-Net + ограничение тока), гарантирующей нулевое воздействие на токоведущие части и максимальную защиту оператора.
• Индивидуальная мощность и высокая энергоэффективность.
Настраиваемые номинальные характеристики до 10 МВА и 40,5 кВ, сердечники из кремниевой стали с прецизионным ступенчатым нахлестом, которые минимизируют потери холостого хода и рабочий шум, обеспечивая долгосрочную окупаемость инвестиций.
• Гибкое применение и быстрые сроки выполнения заказов.

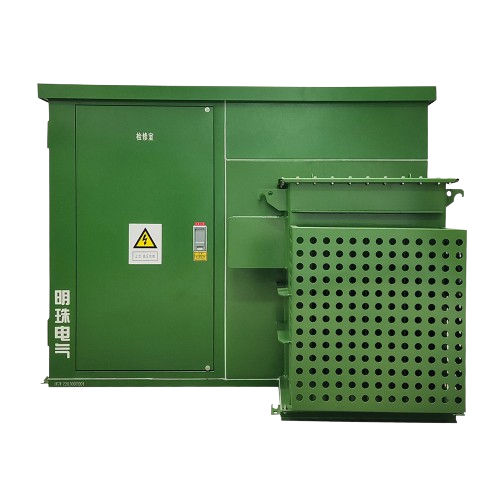

Предлагаются как радиальные, так и петлевые конфигурации питания, адаптированные для солнечных фотоэлектрических, ветровых электростанций и коммерческих подстанций, а также ускоренное производство для удовлетворения срочных графиков проектов.

Технические спецификации

Безопасность и надежность/ Простота обслуживания

• Конструкция безопасности с глухой передней частью: полностью изолированные вставные коленчатые разъемы, требуется нулевой зазор, безопасность оператора гарантирована.
• Двойной механизм защиты: предохранитель Bay-O-Net + комбинация предохранителей, ограничивающих ток, для предотвращения взрыва трансформатора во время перегрузки.
• Герметичный резервуар, не требующий обслуживания: герметичное уплотнение с высококачественным антикоррозионным покрытием (проверено на более чем 1000 часов солевого тумана).

• Низкий уровень шума и высокая эффективность: оптимизированный сердечник из кремниевой стали/аморфного сплава, соответствующий стандартам эффективности IEEE C57 Министерства энергетики.

Низкий уровень шума

• Бесшумная работа: разработан для работы на 3–5 дБ ниже стандартов NEMA TR-1 и IEEE, обеспечивая практически бесшумную интеграцию в чувствительные к шуму среды.
• Усовершенствованная технология сердечника: сердечники из кремниевой стали с высокой проницаемостью и текстурированной структурой с прецизионной укладкой внахлест для значительного снижения магнитострикции и магнитного шума.
• Конструкция с гашением вибраций: оснащена усиленными внутренними структурными зажимами и антивибрационными резиновыми подушками для поглощения механических резонансов во время операций с высокими нагрузками.
• Идеально подходит для чувствительных приложений: идеально подходит для жилых районов, больничных зон, коммерческих комплексов, центров обработки данных и школьных округов, где действуют строгие ограничения по децибелам.

Идеальная функциональность и высокая производительность

• Герметичность: Все металлические части надежно заземлены, не требуется зазор для изоляции, что обеспечивает эксплуатационную безопасность.
• Полностью изолированные соединения: В цепи высокого напряжения используются полностью изолированные вставные Т-образные разъемы для легкого подключения/отключения.
• Безопасная эксплуатация: оснащен изолированными рабочими стержнями для предотвращения прямого контакта с частями, находящимися под напряжением.
• Конструкция с защитой от кражи: отсутствуют открытые съемные болты, доступна дополнительная защитная крышка радиатора.

Высокий уровень защиты и долговечность

• Герметичность IP54/IP65: Полностью герметичная конструкция резервуара предотвращает утечку пыли, влаги и масла, полностью изолируя основные компоненты от угроз из окружающей среды.
• Антикоррозийное покрытие C5-M: многослойное полиуретановое покрытие выдерживает более 1000 часов испытаний в солевом тумане и предназначено для суровых прибрежных, пустынных и химических сред.
• Прочный, устойчивый к давлению корпус: конструкция из прочной стальной пластины, бесшовно сваренная, выдерживает испытания давлением 50 кПа и сейсмические нагрузки без деформации.
• Прочная транспортная база: встроенная швеллерная стальная опорная рама гарантирует структурную целостность и нулевое смещение во время транспортировки и подъема на большие расстояния.

Нам доверяют отрасли по всему миру

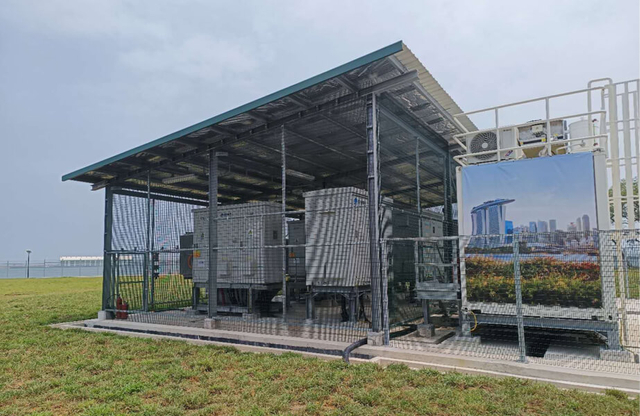

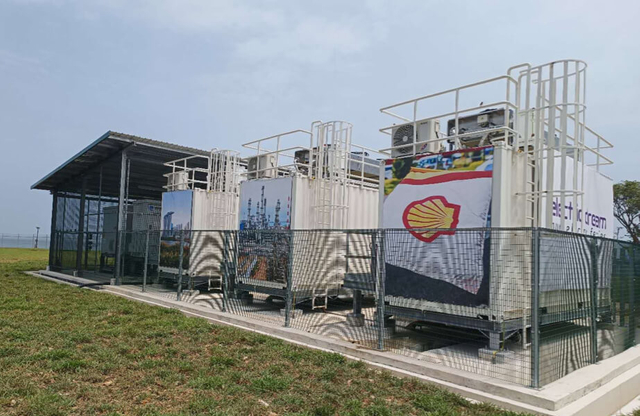

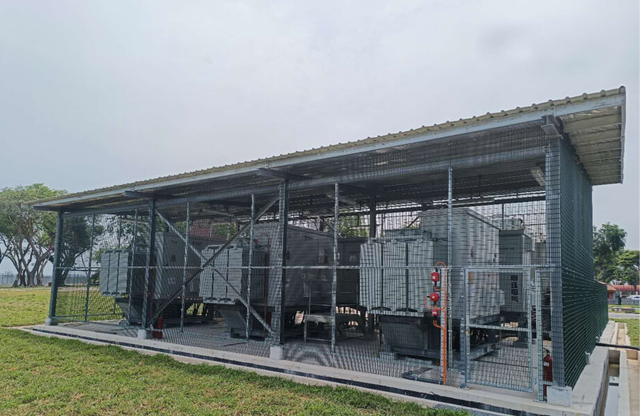

Рекомендуемый практический пример: Проект электрификации береговой электростанции Сингапура Penguin-Shell

Основные характеристики проекта и инженерные характеристики:
Применение: Береговое распределение пониженной мощности для первого полностью электрического паромного парка Shell в Пулау-Буком, Сингапур.
Окружающая среда: прибрежная морская среда с высокой влажностью и соленостью, с постоянными тяжелыми зарядными нагрузками.
Основное решение: Трансформаторы для тяжелых условий эксплуатации, монтируемые на подставках, с антикоррозийным покрытием C5-M, герметизацией IP65 и улучшенным терморегулированием для предотвращения разрушения под воздействием солевого тумана.
Глобальная тиражируемость: проверенная надежность при электрификации международных портов, морской энергетике и суровых климатических условиях, включая солнечную и прибрежную инфраструктуру пустыни Ближнего Востока.

Посмотреть больше глобальных тематических исследований

Прокладка, установленная на складе

Часто задаваемые вопросы-Трансформатор, установленный на панели

Каким стандартам соответствия и сертификатам соответствуют накладные трансформаторы Pearl Electric?

Наши накладные трансформаторы полностью спроектированы и изготовлены в соответствии со стандартами IEEE/ANSI C57 и CSA. Мы предлагаем модели мощностью до 10 МВА, внесенные в список UL, с официальными номерами файлов, доступными для проверки клиентом. Кроме того, наше предприятие работает в соответствии с сертифицированными системами управления ISO9001, ISO14001 и ISO45001.

Каков диапазон номинальных мощностей и первичных напряжений?

Поставляем трехфазные накладные трансформаторы мощностью до 10 МВА. Варианты первичного напряжения охватывают стандартные коммунальные и коммерческие сети, включая 6 кВ, 10 кВ, 11 кВ, 12,7 кВ, 13,8 кВ, 12,47 кВ, 34,5 кВ и до 40,5 кВ. По запросу могут быть разработаны частоты как 50 Гц, так и 60 Гц с индивидуальными переключателями ответвлений.

Предлагаете ли вы конфигурации с радиальной и петлевой подачей?

Да, мы предоставляем конфигурации как с радиальной подачей (для автономных оконечных установок), так и с петлевой подачей (для взаимосвязанных секционированных сетей). Все устройства имеют тупиковую конструкцию и оснащены коленчатыми разъемами для отключения нагрузки для безопасной работы с возможностью горячего подключения без отключения сети.

Как ваши трансформаторы, установленные на подставке, работают в суровых условиях окружающей среды?

Наши агрегаты, оснащенные сварными резервуарами из толстостенной стали и герметичной конструкцией (класс NEMA 3R), устойчивы к влаге, пыли и утечкам масла. Они имеют многослойное антикоррозионное покрытие (проверено на стойкость к солевому туману) и широкий диапазон рабочих температур (от -40°C до +50°C), что делает их идеальными для электрификации прибрежных портов, высотных ветряных электростанций и солнечных фотоэлектрических установок в пустыне.

Какие типы изолирующей жидкости и материалов сердечника я могу выбрать?

Мы предлагаем стандартное высококачественное минеральное масло, а также биоразлагаемое растительное масло FR3 или силиконовое масло с высокой температурой воспламенения для повышения пожарной безопасности и защиты окружающей среды. Для конструкции сердечника и обмоток клиенты могут выбирать между сердечниками из кремниевой стали с высокой проницаемостью или сердечниками из аморфного сплава в сочетании с обмотками из меди или алюминия, чтобы сбалансировать требования к эффективности и стоимости.
