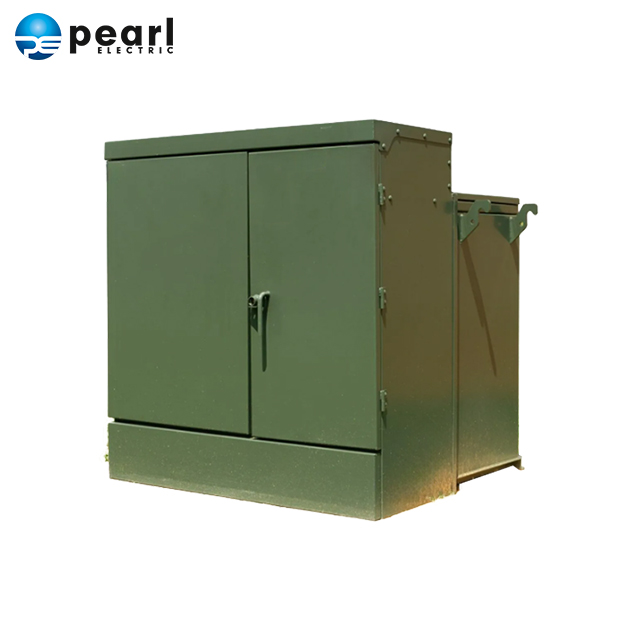

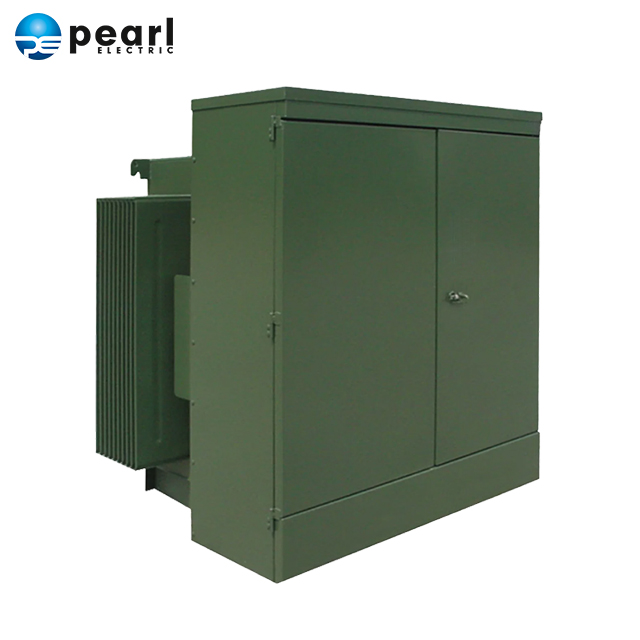

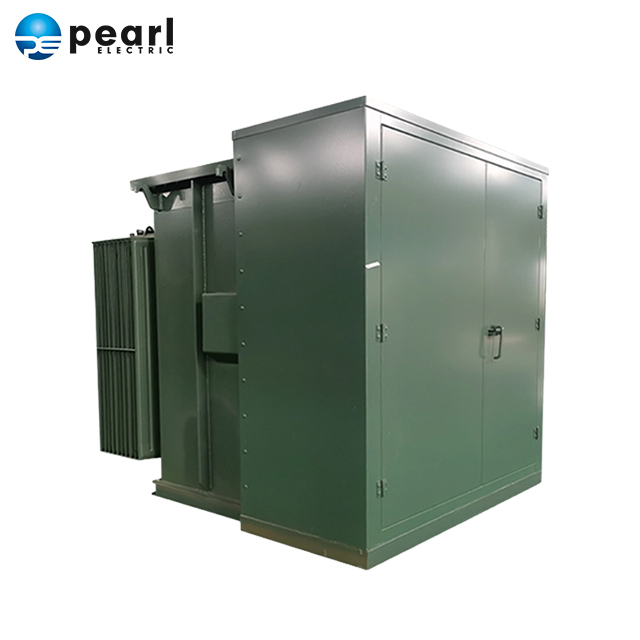

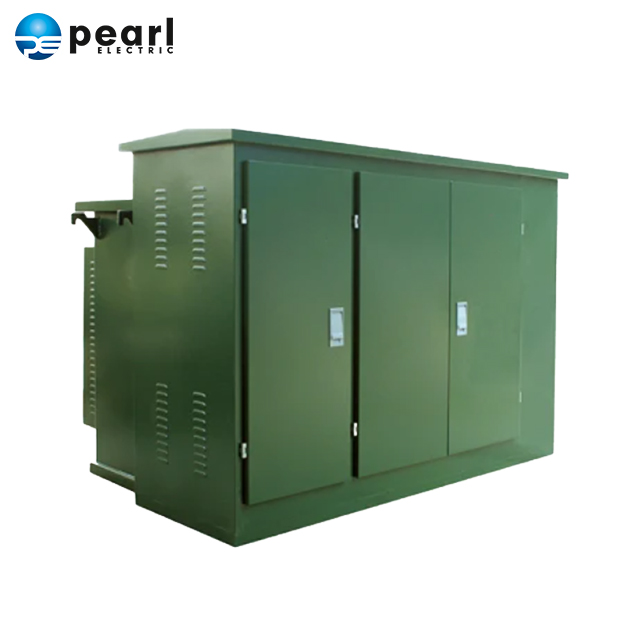

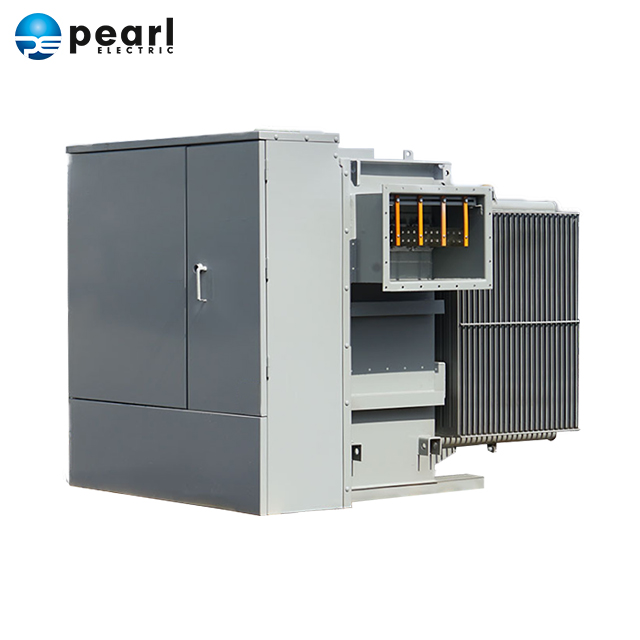

500KVA 4.16-0.24KV 60 Гц Трехфазный распределитель распределительного распределения

Основные спецификации:
Производитель: Pearl Electric Co., Ltd
Трансформатор тип: трансформатор Pad-Mount
Первичный: 4,16 кВ
Вторичная: 0,24 кВ
Рейтинг: 500 кВА
Фаза: три фазы
Частота: 60 Гц
Охлаждение: масло заполнено
Жидкость: минеральное масло
Обмотка: алюминий

штат:

Количество:



Запрос цены

на:

под:

Описание продукта

1. Введение продукта

Тип : Трансформатор, установленная на прокладках (PMT) / комбинированный трансформатор
Ключевые функции :

Экономия пространства : компактный дизайн для городских/промышленных установок
Безопасность : Полностью закрытая, без открытых живых деталей (предотвращает вторжение животных/грызунов)
Универсальная установка : помещение в помещении/наружное, уличное или зеленое место
Низкое обслуживание : минимальные требования к обслуживанию

2. Соответствие и стандарты

Стандартный	Описание
IEEE C57.12.00	Общие требования к трансформаторам с лидко-иммерами
IEEE C57.12.28	Целостность корпуса для оборудования, установленного на прокладке
IEEE C57.12.34	Требования к самооценке PMT (≤5 мВА, ≤34,5 кВ)
IEEE C57.12.35	Шарное кодирование для трансформаторов распределения
IEEE C57.12.37	Электронная отчетность о тестовых данных
IEEE C57.91	Руководство по загрузке для трансформаторов минерального масла (≤100 мВА)

3. Строительство и дизайн

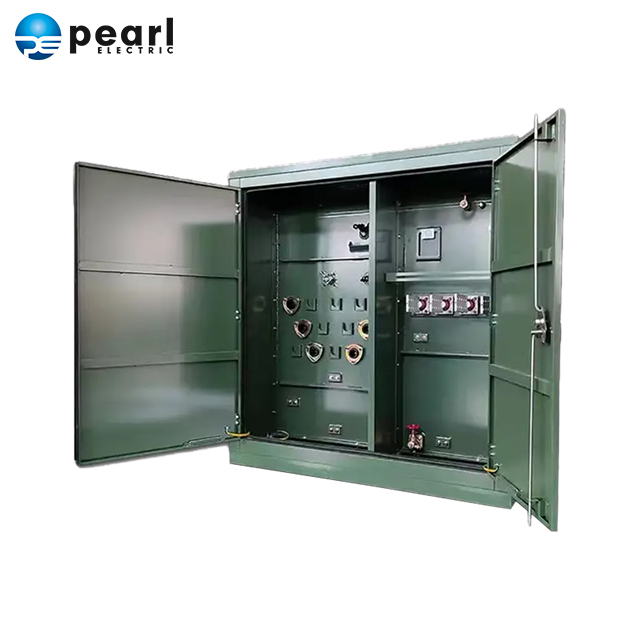

Корпус и доступность

✔ 180 ° Свинг-двери -Легкий доступ для технического обслуживания
✔ Самооплачивающиеся защелки -соответствующие IEEE C57.12.28
✔ Разделение отсека -Срезы HV & LV, разделенные на стальной барьер

Охлаждение и изоляция

Жидкие варианты :

Минеральное масло (стандартное)
FR3 растительное масло (экологически чистое, более высокая температурная толерантность)

Пределы температуры :

FR3 Fluid :

Ав. обмотка поднятия: ≤75 ° C.
Повышение горячей точки: ≤90 ° C.

Защита и переключение

Среды Bay-O-Net -номинальные перерывы с нагрузкой, с масляным капельным щитом
Нажмите Changer -Operable (доступное позиционирование)
Внутреннее слияние -предохранители картриджа, где Bay-O-Net недоступен

4. Ключевые преимущества

✅ Эффективные -
более низкие затраты
на установку и
техническое обслуживание .

5. Типичные приложения

Распределение городской энергетики (уличная сторона, Greenbelts)
Промышленные парки (компактные подстанции)
Возобновляемая энергия (солнечная/ветряная ферма с ума)
Коммерческие комплексы (подземные кабельные сети)

Техническая таблица данных для 5 00 кВА

ЭЛЕМЕНТ	ZGSB-500/4,16/0,24 (0,480)
Производитель	Pearl Electric Co., Ltd.
Стандартный	IEEE C57
Тип трансформатора	P AD-Mount Transformer
Первичное напряжение	4.16КВ (HV)
Вторичное напряжение (LV)	0,24 кВ (LV )
Рейтинг	500 кВА (HV)/5 00 кВА (LV)
Повышение температуры	65° C (HV) / 65° C (LV 1) / 65 ° C (L.V2)
Импеданс ( Великобритания =)	4% при 5 00 кВА
Изоляционная класс	A-класс
Фаза	3 фазы
Частота	60 Гц
Охлаждающий путь	Оно
Изоляционная жидкость	Минеральное масло
Извилистый материал	Алюминий
Основной материал	НЕРЖАВЕЮЩАЯ СТАЛЬ
Векторная группа	Dyn1
