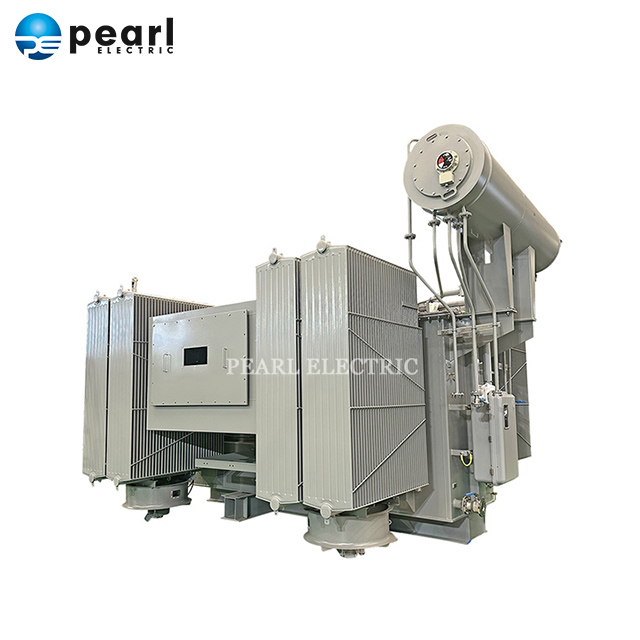

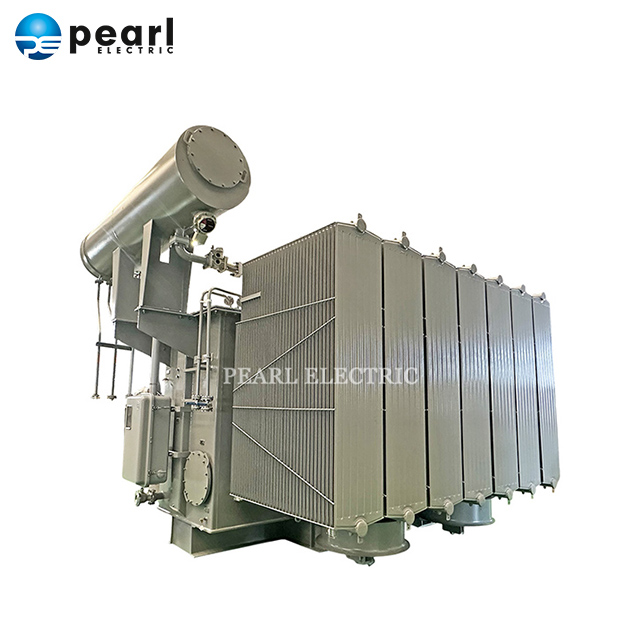

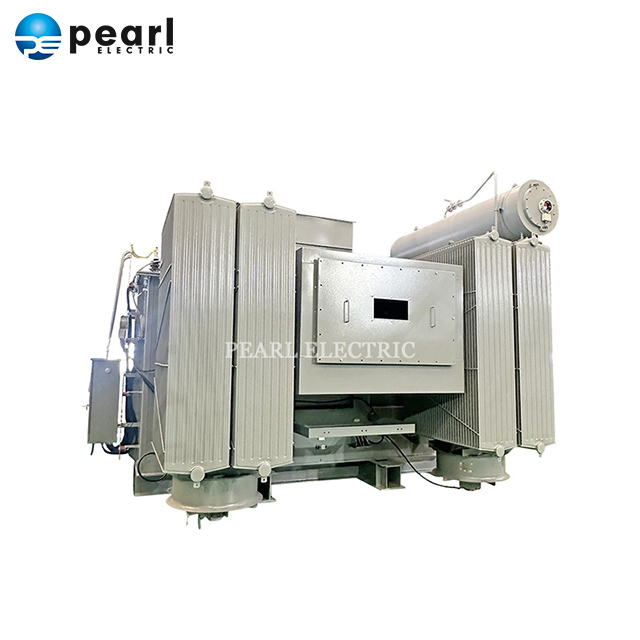

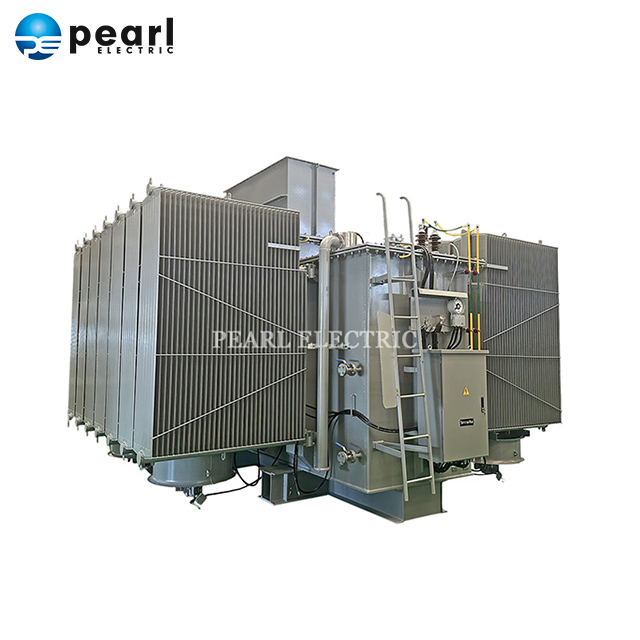

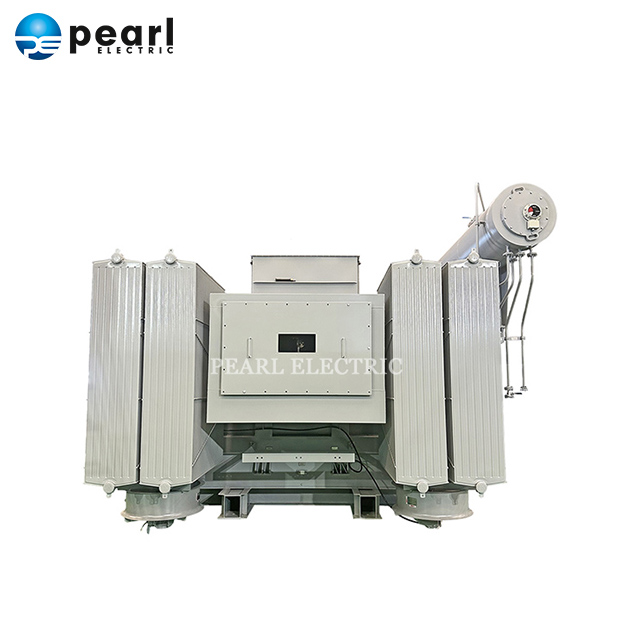

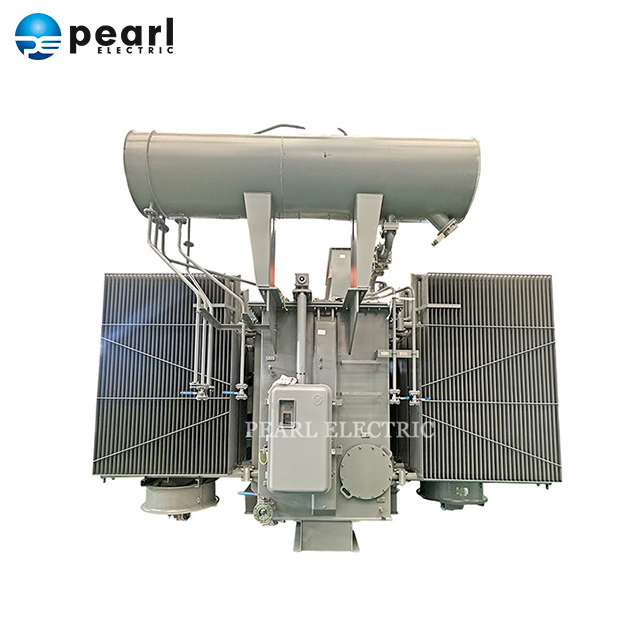

Вершинный нефтяной распределительный трансформатор с высокой пропускной способностью 40/50 MVA

Pearl Electric с высокой вместимостью нефтяной распределительной электростанции (40/50 MVA)  предназначен для высокопроизводительного распределения мощности в промышленных, коммерческих и сетчатых приложениях. Этот трансформатор обеспечивает эффективное преобразование энергии и надежную работу, что делает его идеальным выбором для крупномасштабных сетей распределения энергии и интеграции возобновляемой энергии.

Вместимость этого трансформатора варьируется от  40 мВА до 50 мВА, удовлетворяя потребности в энергии высокой емкости. Его основное напряжение настраивается, обычно  33 кВ, 66 кВ или 110 кВ, обеспечивая совместимость с широким спектром энергосистем. Трансформатор построен из прочной системы охлаждения с нефтью, повышая его способность справляться с операциями с высокой нагрузкой и обеспечивая долгосрочную надежность.

Оснащенный  сменой нагрузки на нагрузке (OLTC), трансформатор позволяет регулировать напряжение (± 4x1,25% или при необходимости) для поддержания оптимальной производительности в различных условиях нагрузки. Разработанный для  трехфазных систем, он обеспечивает стабильную и эффективную передачу мощности в крупных сетях.

Трансформатор имеет  изоляцию класса А, обеспечивая надежную работу даже в суровых условиях окружающей среды. Его надежная строительная и усовершенствованная система охлаждения делает его подходящим как для помещений, так и для наружных установок, включая удаленные и сложные места.

Параметры продукта

F Eatures  высокомерной масляной распределительной трансформатор 40/50 MVA

Технология, связанная с нефтью. Трансформаторы разработаны с помощью технологии охлаждения с нефтью, чтобы обеспечить оптимальную регуляцию производительности и температуры для эффективной передачи мощности.

Высокая мощность: трансформаторы составляют от 40 до 50 мВА, предназначенные для повышения высокой мощности в промышленных, коммерческих и сетчатых приложениях.

Защита предохранителей: трансформаторы оснащены системой предохранителей для защиты от перегрузки и коротких замыканий, обеспечивая повышенную безопасность и эксплуатационную надежность.

Изоляция класса A: обеспечивает надежную работу в суровых условиях окружающей среды, включая высокие температуры и влажность.

Параметры настройки: первичное напряжение, настраиваемое на 33 кВ, 66 кВ или 110 кВ, с вторичным напряжением, адаптированным к потребностям проекта.

Втраты  высокопоставленных нефтяных распределительных силовых трансформатор 40/50 MVA

Повышенная безопасность: предохранитель обеспечивает дополнительный уровень защиты, отключающий мощность в случае перегрузки или неисправности, обеспечивая минимальный риск для трансформатора и подключенных систем.

Эффективное распределение мощности:  предназначено для снижения потерь без нагрузки и нагрузки, обеспечивая высокую энергоэффективность и снижение эксплуатационных затрат.

Превосходное охлаждение: обеспечивает эффективное рассеяние тепла, повышая способность трансформатора надежно работать при тяжелых нагрузках и суровых условиях.

Низкие требования к техническому обслуживанию: построены с высококачественными материалами и компонентами, снижая необходимость в частого обслуживания.

Эффективность затрат: высокая эффективность и минимальные требования к техническому обслуживанию приводят к значительной экономии затрат на жизненный цикл трансформатора.

Применение  высокомерной  нефтяной распределительной трансформатор 40/50 MVA

Сетка: Этот трансформатор идеально подходит для использования в региональных и национальных энергетических сетках, где надежное распределение энергии имеет решающее значение.

Промышленные объекты: Трансформеры обычно используются на производственных предприятиях, нефтеперерабатывающих заводах и тяжелых промышленных применениях для обеспечения стабильного энергоснабжения.

Проекты возобновляемых источников энергии: этот трансформатор также подходит для проектов возобновляемой энергии солнечных, ветровых и гидроэнергетических систем и т. Д. Для обеспечения эффективного преобразования и передачи энергии.

Коммерческая инфраструктура: от крупных коммерческих зданий до центров обработки данных этот трансформатор обеспечивает стабильную и надежную энергию для критической инфраструктуры.

Трансформерная производственная технология

• Трансформаторные обмотки

Для катушек с низким и высоким напряжением медь или алюминий могут использоваться в качестве материала проводника в соответствии со стандартами или требованиями клиента. Обмотка разделена как обмотки LV и обмотки HV.

Типы проводника в соответствии с уровнем напряжения и потери нагрузки:

-Он

-На катушке HV: используются эмалевая изолированная или бумажная изолированная прямоугольная сечение.

Обмотки изготовлены из DDP с смолой и специальной крафт -бумажной бумагой, устойчивой к высоким амортизаторам и электрическим выдержанием. Структура этой специально сформированной изоляции слоя увеличивает свойства импульсного напряжения. Изоляция слоя также помогает в достижении другой важной цели: создать жесткую катушку без места.

• Вентиляция

Трансформеры естественным образом охлаждаются вентиляцией Onan. Согласно требованиям клиента, трансформаторы с вентиляцией ONAF также могут быть изготовлены.

• Трансформатор ядро

Сердечные трансформаторы изготовлены из силиконовой стали, ориентированной на холодный зерно (CRGO).

Стали выбираются в соответствии с потерей потери без нагрузки M5, MOH, класса качества HI-BI и диапазоном толщины 0,30-0,23 мм.

Ядра вырезаны быстро и без заусенца современной машиной для вырезания ламинации трансформатора. Ядра выровнены в соответствии с данными проекта с методом шага для снижения потерь и шума.

• Активные части

Активная часть формируется путем размещения катушек в ноги ядра и выравнивание верхнего ядра. Зажимы и клинья расположены для сжатия катушек. Установки для обложки, терминала и нажатия выполняются для подготовки к первым предварительным тестированию. Выравнивание изоляций на обложке, аксессуары и другое оборудование выполняются в соответствии с требованиями клиента

• Танк и краска

Танки находятся в 2 типах: с радиатором и гофрированными стенами. Основание бака и верхние крышки изготовлены из мягкой стали. Гофрированные стены передней и боковой поверхности o Танк также образует охлаждающие поверхности.

Передние и боковые поверхности изготовлены из стального листа в резервуаре с радиатором,

Резервуары запечатаны сваркой. Танки очищаются специальными химическими веществами и сухими перед рисункой. Коррозионная устойчивая и едва ли клеветная краска подшерько наносится в виде двух слоев. После недостаточного количества резервуаров подвергаются процессу сушки. После процесса сушки краска с верхним пальто наносится на недостаток в соответствии с запросами на толщину красителя клиента. Танки ждут в сушке Оуэнса. Цветовой код RAL 7033 используется для покрытия краски (или с разными цветами в соответствии с запросами клиента). Внутренняя поверхность резервуара покрыта специальным лаком.

• сушка и начинка

Низкочастотная технология для сушки и заполнения нефтяного распределительного трансформатора типа, изоляционные материалы должны быть высушены перед наполнением масла. Этот процесс сушки напрямую влияет на качество трансформатора. Pearl Electric выбрала технологию вакуумной сушки для сушки и заполнения в вакуумной среде. Влажность снижается до минимума в масле и в активной части резервуара в результате этого процесса.

Техническая таблица для трансформатора питания

Часто задаваемые вопросы  высококачественной нефтяной распределительной электростанции 40/50 MVA

1.  Каковы преимущества дизайна с нефтью.?

Конструкция  с нефтью  обеспечивает эффективное охлаждение, повышает долговечность и обеспечивает надежную работу в условиях высокой нагрузки.

2. Соблюдает ли трансформатор международные стандарты?

Да, трансформатор соответствует  IEC, IEEE и другими международными стандартами  безопасности, производительности и эффективности.

3.  Какая система охлаждения использует трансформатор?

Он использует  охлаждающую систему с нефтью, доступную в конфигурациях  Onan (натуральный натуральный воздух Onan (натуральный воздух)  или  ONAF (принудительный натуральный воздух)  для эффективного рассеяния тепла.

4. Подходит ли трансформатор для наружной установки?

Да, трансформатор разработан с помощью  погодного и полностью запечатанного конструкции, что делает его идеальным как для помещений, так и для наружных установок, даже в суровых условиях.

5. Можно ли настроить эти трансформаторы с нефтью с высокой емкостью?

Да, трансформаторы могут быть настроены на конкретные требования, включая обмотки (медь или алюминий) и варианты изоляции (минеральное масло или масло FR3).
