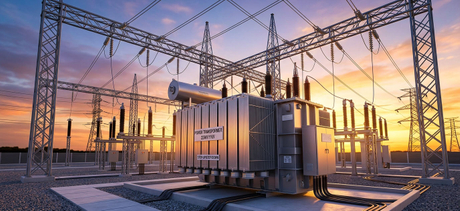

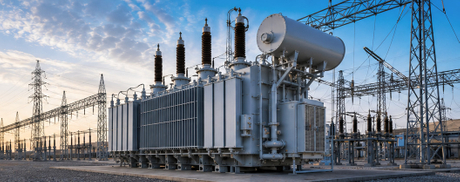

Повышающие и понижающие трансформаторы являются основой каждой энергосистемы: они незаметно повышают напряжение для передачи на большие расстояния или понижают его до безопасного уровня для домов, заводов и центров обработки данных. Но даже хорошо сконструированный трансформатор может преждевременно выйти из строя, перегреться или создать угрозу безопасности при неправильном использовании, неправильной установке или плохом обслуживании.

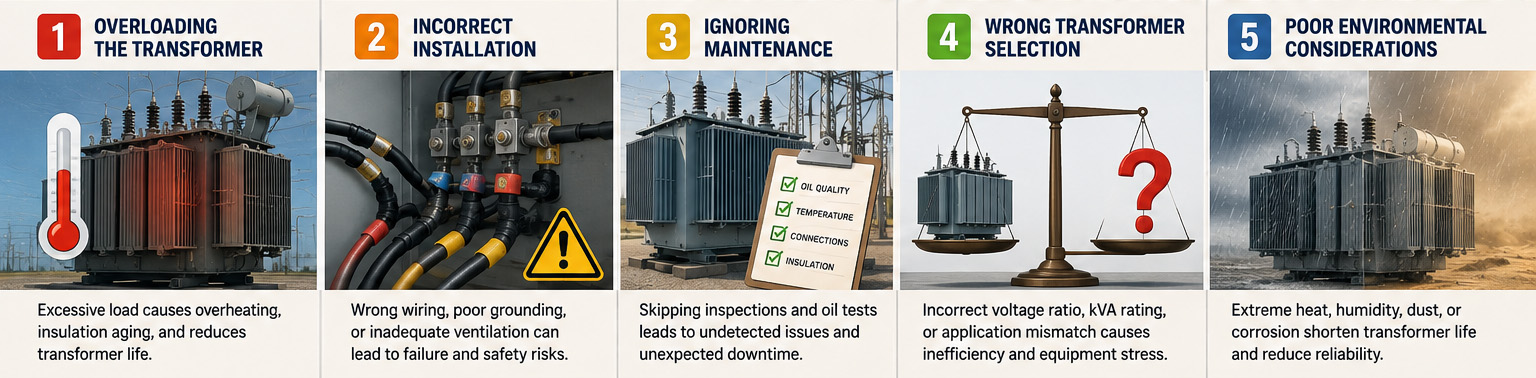

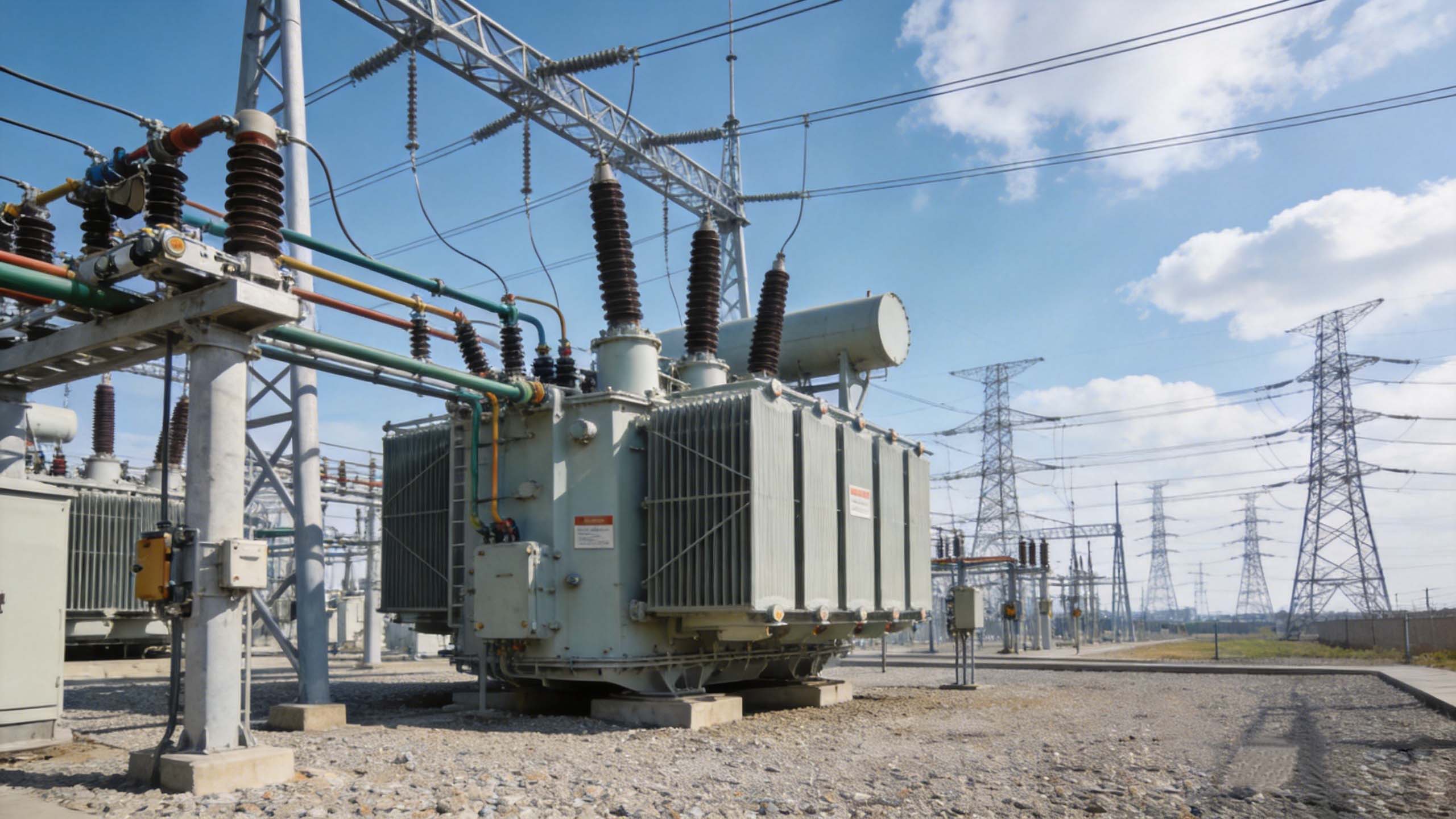

В этом руководстве рассматриваются 5 наиболее распространенных ошибок, которые допускают инженеры, подрядчики и руководители предприятий при работе с повышающими/понижающими трансформаторами, а также способы избежать каждой из них — со ссылкой на стандарты IEC 60076 и ANSI/IEEE C57, регулирующие проектирование и испытания трансформаторов.
Оба являются устройствами преобразования напряжения, основанными на электромагнитной индукции, но они выполняют противоположные роли:
Повышающий трансформатор : увеличивает напряжение от первичной обмотки ко вторичной (больше вторичных витков, чем первичной). Используется на электростанциях для повышения напряжения — например, с 11 кВ до 220 кВ — для эффективной передачи на большие расстояния с минимальными потерями в линии.
Понижающий трансформатор : снижает напряжение от первичной обмотки ко вторичной (меньше витков вторичной обмотки, чем первичной). Используется на подстанциях и вблизи конечных потребителей для снижения напряжения передачи до безопасного и полезного уровня, например 400 В или 230 В.
Зависимость регулируется формулой коэффициента трансформации: Vs/Vp = Ns/Np.
Где Vp/Vs — первичное/вторичное напряжение, а Np/Ns — витки первичной/вторичной обмотки. При неправильном выборе этого коэффициента и выборе трансформатора, основанного на нем, начинается большинство ошибок, описанных ниже.
Если вы определяете оборудование для нового проекта, линейка распределительных трансформаторов и трансформаторов сухого типа компании Pearl Electric проектируется и тестируется в соответствии со стандартами IEC/ANSI, что помогает исключить некоторые из этих ошибок на этапе проектирования.

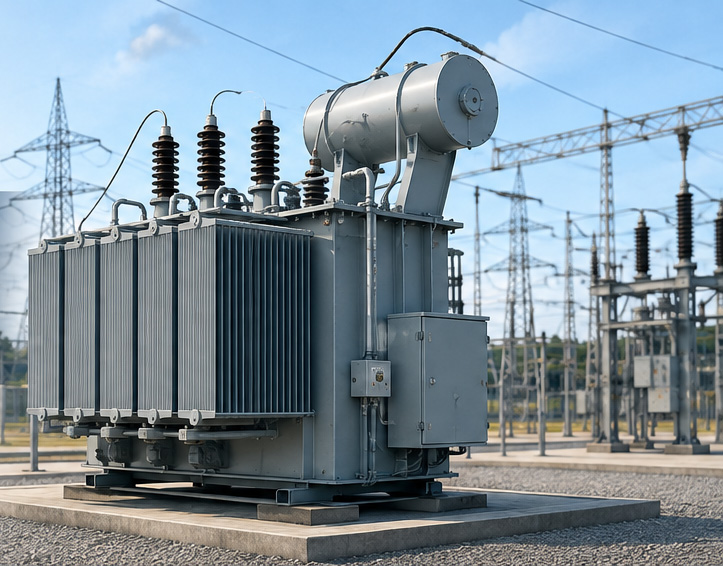

Перегрузка является наиболее распространенной причиной преждевременного выхода из строя трансформатора. Каждый трансформатор имеет номинальную мощность в кВА/МВА в зависимости от конструкции его охлаждения (ONAN, ONAF, OFAF и т. д.); увеличение нагрузки сверх этого номинала ускоряет старение изоляции и может вызвать выход из-под контроля температуры.
Избыточное тепло : Температура верхнего масла или обмотки постоянно превышает номинальные пределы (согласно IEC 60076-2, обычно класс повышения 55°C/65°C).
Ненормальный шум : Жужжание или гудение громче обычного, часто из-за насыщения сердечника или ослабления обмоток под нагрузкой.
Частое срабатывание : Защитные реле или предохранители неоднократно срабатывают под нагрузкой.
Подберите трансформатор с учетом будущего роста нагрузки (обычно 20–25 %), а не только текущего спроса.
Установите систему мониторинга нагрузки или систему мониторинга трансформатора, чтобы отслеживать тенденции нагрузки в режиме реального времени.
Запланируйте периодические проверки нагрузки, особенно после добавления нового оборудования, зарядных устройств для электромобилей или расширения объектов.
Для нагрузок, которые значительно колеблются, таких как станции зарядки электромобилей или объекты возобновляемой энергетики, стоит ознакомиться с руководством Pearl Electric по выбору трансформатора для критически важной и высоковариативной энергетической инфраструктуры , которое более подробно описывает резервирование и планирование мощности нагрузки.

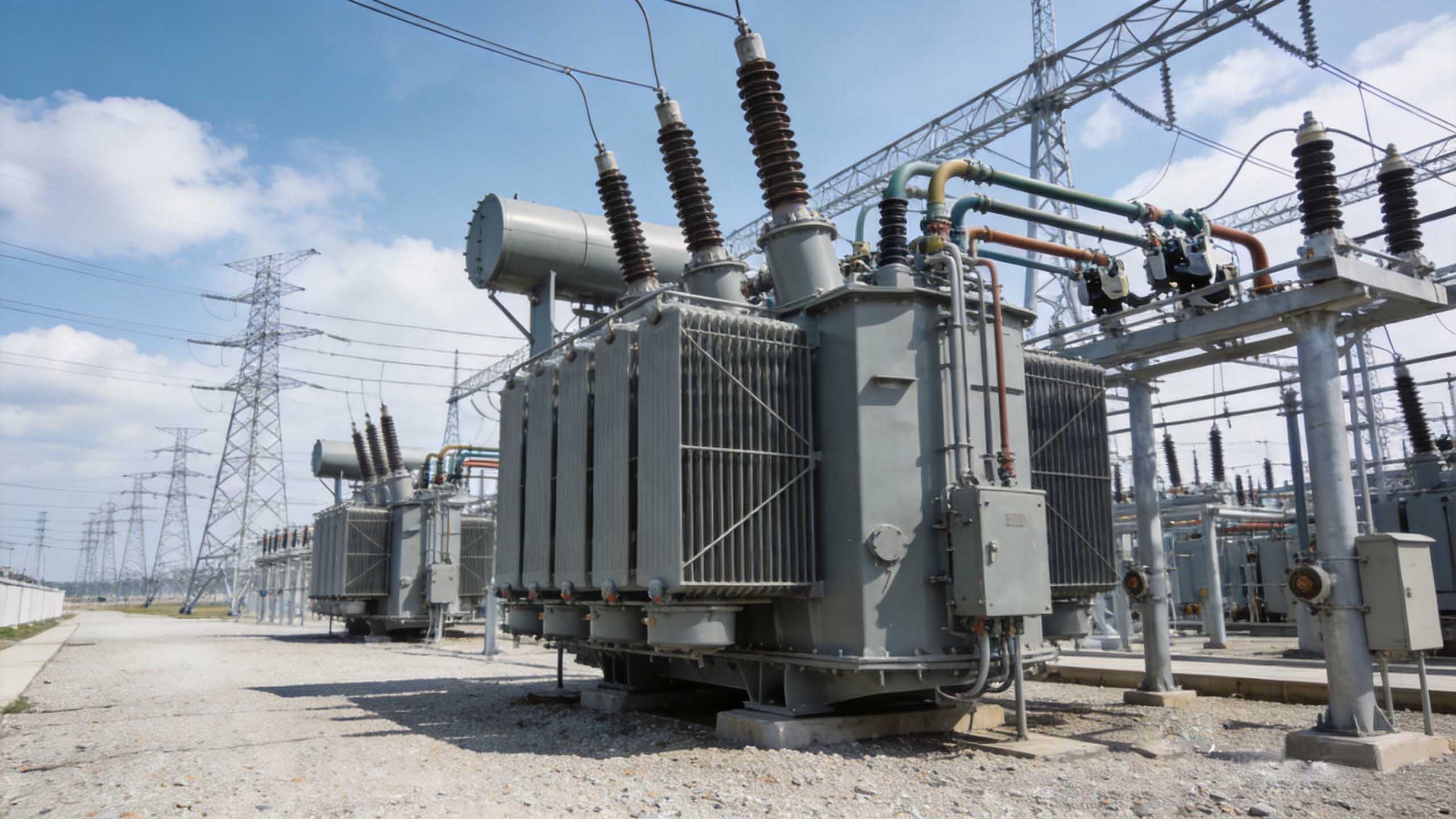

Трансформатор правильного размера, но плохо установленный, может выйти из строя так же быстро, как и трансформатор меньшего размера. Ошибки при установке часто остаются незамеченными до тех пор, пока не произойдет первая неисправность.
Ослабленные или неправильные соединения проводов — что приводит к искрению, перегреву и дисбалансу напряжения.
Плохое или отсутствующее заземление — серьезная угроза безопасности, которая также влияет на координацию работы реле и защиты.
Недостаточная вентиляция или зазор — ограничивает естественное или принудительное охлаждение, что приводит к повышению рабочей температуры.
Неправильная векторная группа или последовательность фаз — критично при параллельном включении трансформаторов или подключении к существующей сетевой инфраструктуре.
Установка всегда должна выполняться квалифицированными специалистами-электриками в соответствии со схемой подключения производителя и местными электротехническими нормами (например, NEC, IEC 60364).
Перед подачей питания проверьте сопротивление заземления с помощью подходящего тестера заземления.
Соблюдайте указанные производителем зазоры для воздушного потока, особенно для масляных агрегатов с блоками радиаторов.
Трансформаторы рассчитаны на работу в течение десятилетий — например, масляные силовые трансформаторы Pearl Electric рассчитаны на срок службы более 30 лет — но только при условии последовательной программы технического обслуживания. Пропуск технического обслуживания — один из самых быстрых способов сократить срок службы.
Испытание изолирующего масла : диэлектрическая прочность, содержание влаги и анализ растворенного газа (DGA) не реже одного раза в год для масляных агрегатов — DGA может обнаружить развивающиеся неисправности (дуговой разряд, перегрев, частичный разряд) за несколько месяцев до выхода из строя.
Испытание сопротивления изоляции (мегомметр) : подтверждает, что изоляция обмотки не ухудшилась из-за проникновения влаги или термического старения.
Проверка утечек масла и прокладок . Даже небольшие утечки снижают эффективность охлаждения и подвергают изоляцию воздействию влаги.
Очистка вентиляционных отверстий, радиаторов и вентиляторов охлаждения : Скопление пыли и мусора снижает рассеяние тепла.
Проверка устройства РПН : Для агрегатов с устройствами РПН (РПН) следует проверять износ контактов и состояние масляного отсека в соответствии с интервалом технического обслуживания, установленным производителем.
Последствия пренебрежения Снижение диэлектрической прочности, ускоренное старение изоляции, незапланированные отключения и — в худших случаях — катастрофический отказ, требующий полной замены трансформатора вместо недорогого ремонта. Компания Pearl Electric также опубликовала подробное руководство по решению проблемы старения изоляционного масла в трансформаторах при меняющихся нагрузках от возобновляемых источников энергии , что является полезным справочным материалом, в частности, для объектов ветровой и солнечной энергии.
Не каждый трансформатор взаимозаменяем, даже в категории «повышающий/понижающий». Выбор, основанный только на цене или доступности, без соответствия приложению, является частой и дорогостоящей ошибкой.
Тип | Основная роль | Типичный случай использования |
|---|---|---|
Повышающий трансформатор | Увеличивает напряжение | Электростанции, возобновляемые источники энергии |
Понижающий трансформатор | Уменьшает напряжение | Подстанции, распределение конечному потребителю |
Изолирующий трансформатор | То же напряжение, электрически изолированные обмотки | Чувствительное оборудование, медицинская/лабораторная безопасность |
Трансформатор сухого типа | Охлаждение воздухом/смолой, без масла | В помещении, центрах обработки данных, пожароопасных объектах |
Нефтяной трансформатор | С масляным охлаждением и изоляцией | Наружные подстанции большой мощности |
Нагрузочная способность (кВА/МВА) и ожидаемый рост
Внутренняя и наружная среда установки
Требования норм пожарной безопасности и безопасности (в помещении часто требуется использование сухого типа)
Класс эффективности и требования к холостому ходу/потерям нагрузки (актуальны для расчета затрат на электроэнергию и, на некоторых рынках, соответствия требованиям DOE/Ecodesign)
Высоковольтные трансформаторы и линии сухих трансформаторов Pearl Electric созданы для различных условий эксплуатации именно потому, что принцип «один размер подходит всем» не применим при выборе трансформатора.
Удивительно распространенное заблуждение заключается в том, что трансформаторы могут преобразовывать переменный ток в постоянный или «создавать» энергию. На самом деле трансформатор меняет только уровень напряжения существующего источника переменного тока — он не меняет частоту и не может преобразовывать переменный ток в постоянный.
Переменный ток в первичной обмотке создает переменное магнитное поле в сердечнике.
Это магнитное поле индуцирует напряжение во вторичной обмотке.
Коэффициент витков (Ns/Np) определяет, будет ли вторичное напряжение выше (повышающее) или ниже (понижающее), чем первичное.
❌ «Трансформаторы преобразуют переменный ток в постоянный.» — Ложь; для этого нужен выпрямитель, а не трансформатор.
❌ «Все трансформаторы работают одинаково, независимо от типа». — Ложь; материал сердцевины, класс изоляции и метод охлаждения — все это влияет на производительность и пригодность для применения.
❌ «Трансформатор большего размера всегда безопаснее». — Неверно; превышение размеров тратит энергию на потери холостого хода и неоправданно увеличивает первоначальные затраты и затраты на занимаемую площадь.
Нет — это не рекомендуется. Эксплуатация трансформатора при полной нагрузке в течение длительного времени ускоряет старение изоляции и снижает запас прочности. Большинство трансформаторов достигают пиковой эффективности в диапазоне нагрузки 50–75%, где потери холостого хода (потери в сердечнике/железе) и потери на нагрузке (потери в меди) уравновешены. При выборе трансформатора лучше всего зарезервировать 20–25% запаса мощности для будущего роста нагрузки, а не выбирать блок исключительно на основе текущей потребности при полной нагрузке.
В принципе, трансформатор представляет собой двунаправленное устройство: подключение источника питания к тому, что изначально было обмоткой низкого напряжения, теоретически может полностью изменить его функцию (например, используя повышающий трансформатор в обратном направлении в качестве понижающего устройства). Однако на практике перед этим необходимо проверить несколько факторов: ток намагничивания (возбуждения), запас насыщения сердечника, класс изоляции и предназначен ли переключатель отводов для работы в обратном направлении. Без подтверждения этого обратный ход может привести к чрезмерному пусковому току/току намагничивания или недостаточному запасу изоляции. Обычно рекомендуется использовать трансформатор, специально разработанный и протестированный на заводе для предполагаемого направления напряжения, а не просто подключать существующий блок наоборот.
Ключевыми факторами являются условия установки и требования пожарной безопасности. В помещениях, в жилых помещениях или на объектах со строгими требованиями к пожаробезопасности, таких как центры обработки данных, коммерческие здания и больницы, обычно требуется трансформатор сухого типа , поскольку он не содержит масла, обеспечивает лучшие противопожарные характеристики и требует более простого обслуживания. В наружных установках, приложениях с более высокой мощностью или в экономичных проектах подстанций и сетей чаще всего используются масляные трансформаторы, которые обеспечивают превосходное рассеивание тепла и хорошо подходят для непрерывной работы большой мощности. При окончательном выборе также следует учитывать местные нормы пожарной безопасности и конкретный профиль нагрузки приложения.
Как правило, изоляционное масло следует проверять не реже одного раза в год, включая диэлектрическую прочность, содержание влаги и анализ растворенных газов (DGA). Для трансформаторов, подверженных значительным колебаниям нагрузки (например, ветровые, солнечные или накопители энергии) или работающих в суровых условиях (высокая температура, высокая влажность или пыль), рекомендуется сократить интервал испытаний до одного раза в 6 месяцев и сочетать периодические испытания с системой онлайн-мониторинга, которая отслеживает тенденции состояния масла в режиме реального времени, что позволяет обнаруживать и устранять зарождающиеся неисправности до того, как они перерастут в отказы.
Чтобы избежать этих пяти ошибок — перегрузки, неправильного монтажа, небрежного обслуживания, несоответствующего типа трансформатора и непонимания того, как работает преобразование напряжения — сводится к трем привычкам: правильный выбор размеров, профессиональная установка и дисциплинированное обслуживание.
Сопоставьте номинальную мощность и тип трансформатора в кВА/МВА с фактической и прогнозируемой нагрузкой.
Поручите установку и проверку квалифицированным специалистам-электрикам.
Составьте график периодического технического обслуживания, включающий испытания масла, проверки изоляции и визуальный осмотр.
Если вы оцениваете варианты трансформатора для нового проекта или заменяете устаревший блок, команда инженеров Pearl Electric может помочь вам выбрать правильную спецификацию — изучите наш ассортимент продукции или свяжитесь с нашей службой поддержки для получения индивидуальных рекомендаций.
