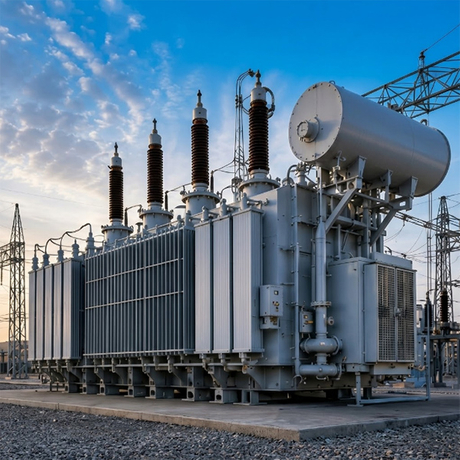

Трансформатор высокого напряжения преобразует электрическую энергию с одного уровня напряжения на другой, поэтому мощность можно передавать, распределять или использовать безопасно и эффективно. Это основная часть высоковольтного оборудования в коммунальных предприятиях, на промышленных объектах, объектах возобновляемой энергетики, крупных зданиях, центрах обработки данных искусственного интеллекта и специализированных испытательных средах. Спрос на это оборудование стал одной из определяющих историй в энергетической инфраструктуре в 2026 году, поскольку рост центров обработки данных, модернизация сетей и электрификация конкурируют за одни и те же ограниченные производственные мощности. В этом руководстве объясняется, как работают высоковольтные трансформаторы, где они используются, какие преимущества они предоставляют, почему глобальные поставки стали такими ограниченными и как подходить к выбору, эксплуатации и техническому обслуживанию, не теряясь в ненужном техническом жаргоне.
Трансформатор высокого напряжения либо повышает напряжение для эффективной передачи на большие расстояния, либо понижает напряжение, чтобы электричество могло использоваться оборудованием, зданиями и промышленными системами. Это происходит за счет электромагнитной индукции: энергия проходит между обмотками через магнитный сердечник, позволяя изменять уровни напряжения и тока, в то время как электрическая частота обычно остается неизменной.
Основная идея проста, но требования к дизайну сложны. Более высокое напряжение создает большее напряжение изоляции, более сильные электрические поля и более серьезные риски для безопасности. Вот почему трансформатор высокого напряжения — это не просто увеличенная версия маленького трансформатора. Он разработан с использованием специализированных стандартов изоляции, охлаждения, защитных устройств, механической прочности и испытаний, соответствующих классу напряжения и применению.
На практике эти трансформаторы делают возможными современные энергосистемы. Генерирующие станции могут производить электроэнергию при одном напряжении, сети передачи могут передавать ее при гораздо более высоком напряжении, а конечным пользователям, включая сегодняшние энергоемкие вычислительные кампусы искусственного интеллекта, может потребоваться снижение напряжения до полезного уровня. Каждая ступень зависит от правильной конструкции трансформатора, обеспечивающей надежную подачу энергии.
Преобразование напряжения имеет важное значение, поскольку электрические потери увеличиваются, когда по проводникам проходит большое количество тока. Увеличивая напряжение, система может передавать то же количество энергии с меньшим током, что снижает тепловые потери и обеспечивает доставку на большие расстояния. Когда мощность достигает места назначения, трансформаторы снова снижают напряжение для распределения или прямого использования.
По этой причине высоковольтное силовое трансформаторное оборудование часто встречается вблизи электростанций, подстанций, объектов тяжелой промышленности и точек подключения к сетям. Он действует как мост между различными частями электрической сети. Без этого моста было бы труднее эффективно перемещать электроэнергию, потребовалось бы больше инфраструктуры, а многие приложения с большой нагрузкой — от сталелитейных заводов до гипермасштабных центров обработки данных — были бы непрактичными.
Преобразование высокого напряжения также обеспечивает гибкость системы. Различные нагрузки, объекты и участки сети часто работают при разных уровнях напряжения. Трансформаторы позволяют этим частям соединяться, сохраняя при этом электрическое разделение, контроль напряжения и стабильность работы.
Ни одно обсуждение рынка высоковольтных трансформаторов в 2026 году не будет полным без решения проблемы нехватки оборудования, которая сейчас определяет планирование коммунальных предприятий, графики использования возобновляемых источников энергии и строительство центров обработки данных во всем мире. Отраслевые исследователи сообщают, что спрос на повышающие трансформаторы для генераторов вырос примерно на 270 процентов с 2019 года, в то время как спрос на большие силовые трансформаторы для подстанций за тот же период увеличился более чем вдвое. В результате сроки поставки крупных высоковольтных трансформаторов, которые когда-то работали от двух до двух с половиной лет, теперь обычно увеличиваются до трех-пяти лет, а в некоторых сегментах даже дольше.
Три источника спроса одновременно сходятся на одной и той же ограниченной производственной базе. Кампусы центров обработки данных искусственного интеллекта нуждаются в существенной новой электрической инфраструктуре, часто в нескольких точках распределительной цепочки, для поддержки энергоемких вычислительных кластеров. Производство и транспорт — это электрифицирующие процессы, которые раньше работали на ископаемом топливе, что увеличивает спрос на трансформаторы на уровне предприятий. В то же время необходимо заменить устаревшую инфраструктуру передачи и распределения во многих развитых сетях, и эта задача уже отставала от графика до недавнего всплеска спроса.
Часть ограничений носит структурный характер, а не просто вопрос производственных мощностей. В сердечниках трансформаторов используется электротехническая сталь с ориентированной структурой, специализированный материал с магнитными свойствами, для производства которого оборудованы немногие предприятия в мире, что ограничивает скорость масштабирования производства даже при новых инвестициях. В ответ производители, в том числе крупные мировые поставщики, объявили о вложении миллиардов долларов в новые производственные мощности в Северной Америке, а некоторые крупные потребители энергии обращаются к стратегиям выработки электроэнергии на месте или по принципу «принеси свою собственную электроэнергию», чтобы уменьшить свою зависимость от мощности подключенных к сети высоковольтных трансформаторов.
Для любого, кто сегодня определяет, составляет бюджет или планирует проект высоковольтного трансформатора, этот дефицит не является временным явлением. Это означает, что закупки теперь относятся к самой ранней стадии планирования проекта, задолго до начала строительства, и вознаграждают покупателей, которые строят прочные отношения с производителями, делают заказы заблаговременно до потребности и, где это возможно, сохраняют гибкость в отношении спецификаций.
Типы электрических трансформаторов различаются по конструкции, методу изоляции, способу охлаждения, конфигурации фаз и функциям. Правильный выбор зависит от уровня напряжения, условий установки, профиля нагрузки, требований безопасности и условий эксплуатации.
Общие категории включают в себя:
● Повышающие трансформаторы: повышают напряжение, часто используются рядом с источниками генерации или преобразования энергии, чтобы электричество могло эффективно передаваться на большие расстояния.
● Понижающие трансформаторы: снижают напряжение в распределительных сетях, промышленном оборудовании, зданиях или распределительных устройствах, находящихся ниже по цепи.

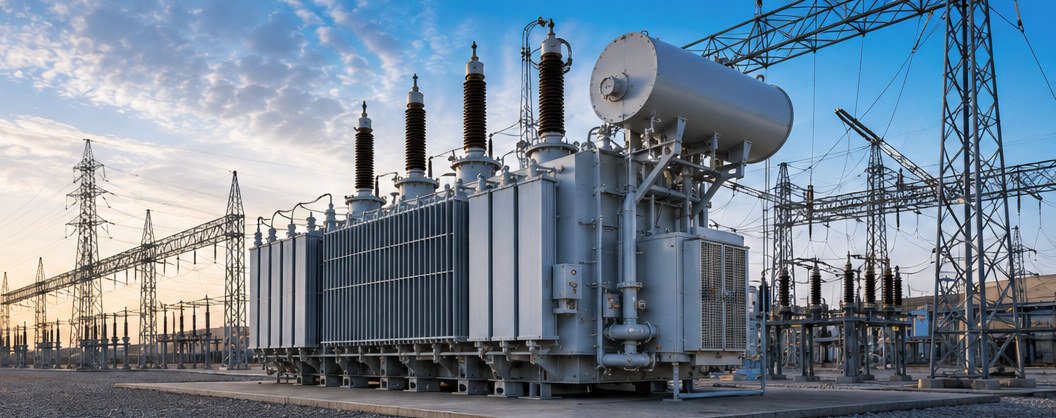

● Силовые трансформаторы: используются в системах электропередачи и подстанциях, где необходимо передавать большое количество энергии между уровнями напряжения.
● Распределительные трансформаторы : обслуживают меньшие нагрузки на выходе, часто ближе к точке использования.
● Измерительные трансформаторы. Включает трансформаторы тока и трансформаторы напряжения, которые помогают счетчикам, реле и системам управления безопасно измерять цепи высокого напряжения.
● Изолирующие трансформаторы: обеспечивают электрическое разделение цепей, повышая безопасность и помогая решать определенные проблемы с качеством электроэнергии.
● Трансформаторы сухого типа : используйте воздушную или твердую изоляцию вместо жидкой изоляции, которую часто выбирают там, где важна установка внутри помещения или снижение риска попадания жидкости.
● Трансформаторы с жидкостным наполнением: используйте изолирующую жидкость для охлаждения и повышения диэлектрической прочности, обычно применяемую в более крупном или наружном высоковольтном оборудовании.
Эти категории могут пересекаться. Например, силовой трансформатор высокого напряжения может быть жидкостным, трехфазным, повышающим и предназначен для эксплуатации на открытой подстанции. Классификация показывает, как трансформатор должен работать и какие условия он должен выдерживать.

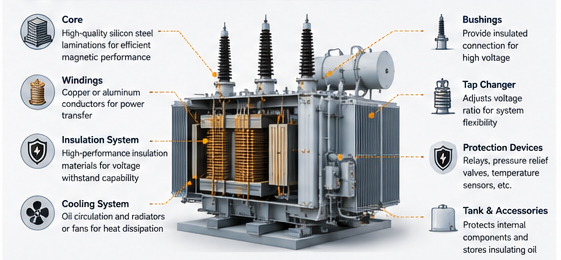

Трансформатор высокого напряжения представляет собой систему тщательно согласованных частей. Каждый компонент способствует электрическим характеристикам, терморегуляции, целостности изоляции и долгосрочной надежности.
Сердечник обеспечивает магнитный путь, который передает энергию между обмотками. Обмотки представляют собой проводящие катушки, расположенные так, чтобы создавать необходимый коэффициент трансформации. Система изоляции отделяет части, находящиеся под напряжением, друг от друга и от заземленных конструкций, помогая предотвратить поломку при высоких электрических нагрузках.
Охлаждение не менее важно. Тепло накапливается всякий раз, когда ток течет через обмотки и магнитный поток проходит через сердечник. В зависимости от типа трансформатора охлаждение может осуществляться с помощью воздуха, изолирующей жидкости, радиаторов, вентиляторов, насосов или комбинации методов. Если тепло не управляется должным образом, изоляция может стареть быстрее, а срок службы оборудования может сократиться.
Другие важные компоненты могут включать втулки, переключатели ответвлений, расширители, устройства сброса давления, датчики температуры, реле, заземляющие соединения и защитные кожухи. В высоковольтном оборудовании важны мелкие детали. Слабая втулка, загрязненная изоляция или плохой контакт могут стать серьезной проблемой надежности.
То, как производитель создает эти три компонента, во многом определяет, как устройство будет работать на протяжении десятилетий, а не только в первый день. Опытные производители, такие как Pearl Electric, китайский производитель масляных трансформаторов высокого напряжения, иллюстрируют, какие инженерные детали задействованы: сердечники изготовлены из текстурированной холоднокатаной кремниевой стали со шахматным рисунком ламинирования для повышения магнитной проницаемости и сокращения потерь холостого хода, обмотки низкого напряжения, намотанные из высокочистой меди с масляными каналами охлаждения для снижения рабочей температуры и продления срока службы, а также высоковольтные обмотки, спроектированные с тщательным распределением электрического поля и способность выдерживать грозовые импульсы, чтобы противостоять перенапряжению. Системы изоляции, построенные вокруг пропитанных маслом бумажных барьеров, и концентрическое выравнивание катушек помогают поддерживать диэлектрическую прочность и поддерживать безопасную рабочую температуру устройства даже при полной нагрузке.
Этот выбор конструкции имеет значение, поскольку высоковольтный трансформатор, который экономит несколько процентных пунктов на потерях холостого хода или работает на несколько градусов ниже под нагрузкой, может привести к значительному снижению затрат на электроэнергию в течение всего срока службы и увеличению срока службы — факторы, которые имеют такое же большое значение, как и первоначальная покупная цена.
Одной из наиболее ярких технологических тенденций, формирующих сейчас рынок высоковольтных трансформаторов, является цифровизация. Новые устройства все чаще поставляются со встроенными датчиками, которые постоянно отслеживают температуру, нагрузку, влажность и вибрацию, передавая эти данные на платформы мониторинга, которые сигнализируют о возникающих проблемах до того, как они вызовут сбой. Для владельцев активов, сталкивающихся с многолетними сроками замены, такая возможность профилактического обслуживания становится не столько премиальной функцией, сколько практической необходимостью, поскольку она помогает продлить срок службы существующего оборудования, пока новые агрегаты находятся в заказе.
Трансформаторы высокого напряжения используются везде, где электрическая энергия должна передаваться, адаптироваться, изолироваться, измеряться или контролироваться при повышенных уровнях напряжения. Они появляются в государственной энергетической инфраструктуре, частных промышленных сетях, энергетических проектах, транспортных системах, исследовательских центрах, кампусах искусственного интеллекта и облачных вычислений, а также на крупных коммерческих площадках.
Точный дизайн меняется от одной настройки к другой. Подстанции коммунального предприятия может потребоваться трансформатор, рассчитанный на непрерывную работу сети и устойчивость к сбоям. Производственному предприятию может потребоваться устройство, подходящее к двигателям, печам, приводам или технологическим линиям. Испытательной лаборатории может потребоваться трансформатор, способный вырабатывать контролируемое высокое напряжение для проверки оборудования.

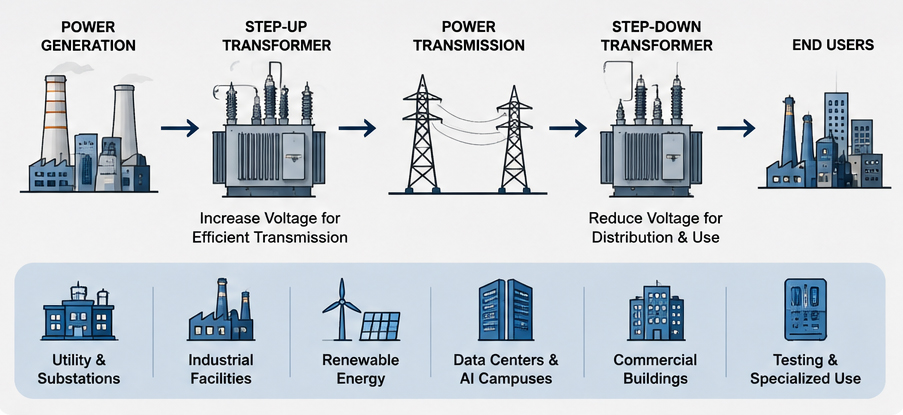

В электрических сетях трансформаторы соединяют системы генерации, передачи, подпередачи и распределения. Повышающие трансформаторы повышают напряжение после генерации, а трансформаторы подстанций снижают его для регионального распределения. Такой многоуровневый подход помогает коммунальным предприятиям сбалансировать эффективность, безопасность и практичность.
Надежность силового трансформатора высокого напряжения особенно важна в этой среде, поскольку сбои могут повлиять на большое количество клиентов или критически важных служб. Подключаемые к сети устройства обычно выбираются с особым вниманием к росту нагрузки, координации защиты, воздействию окружающей среды и доступу для обслуживания.

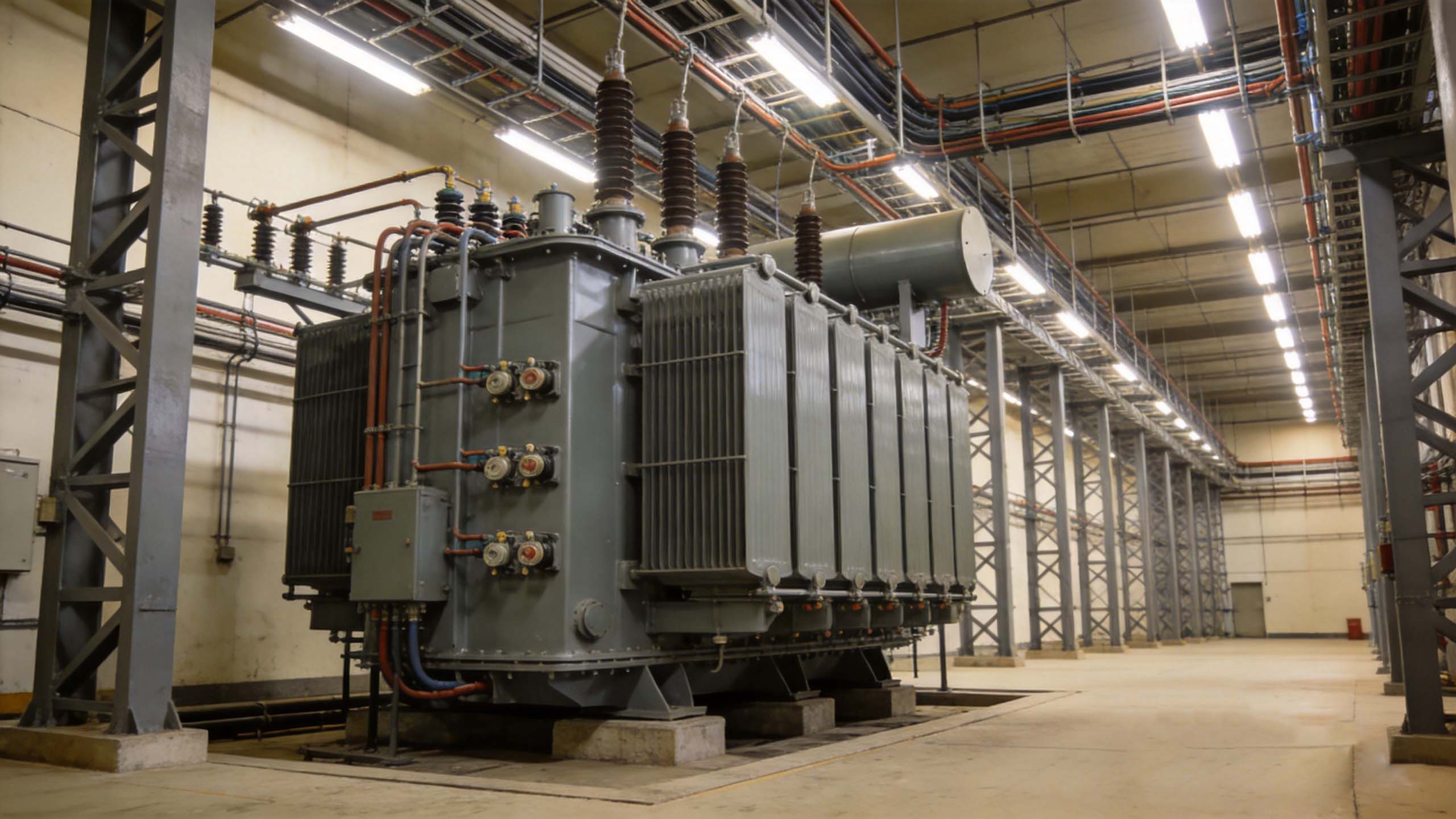

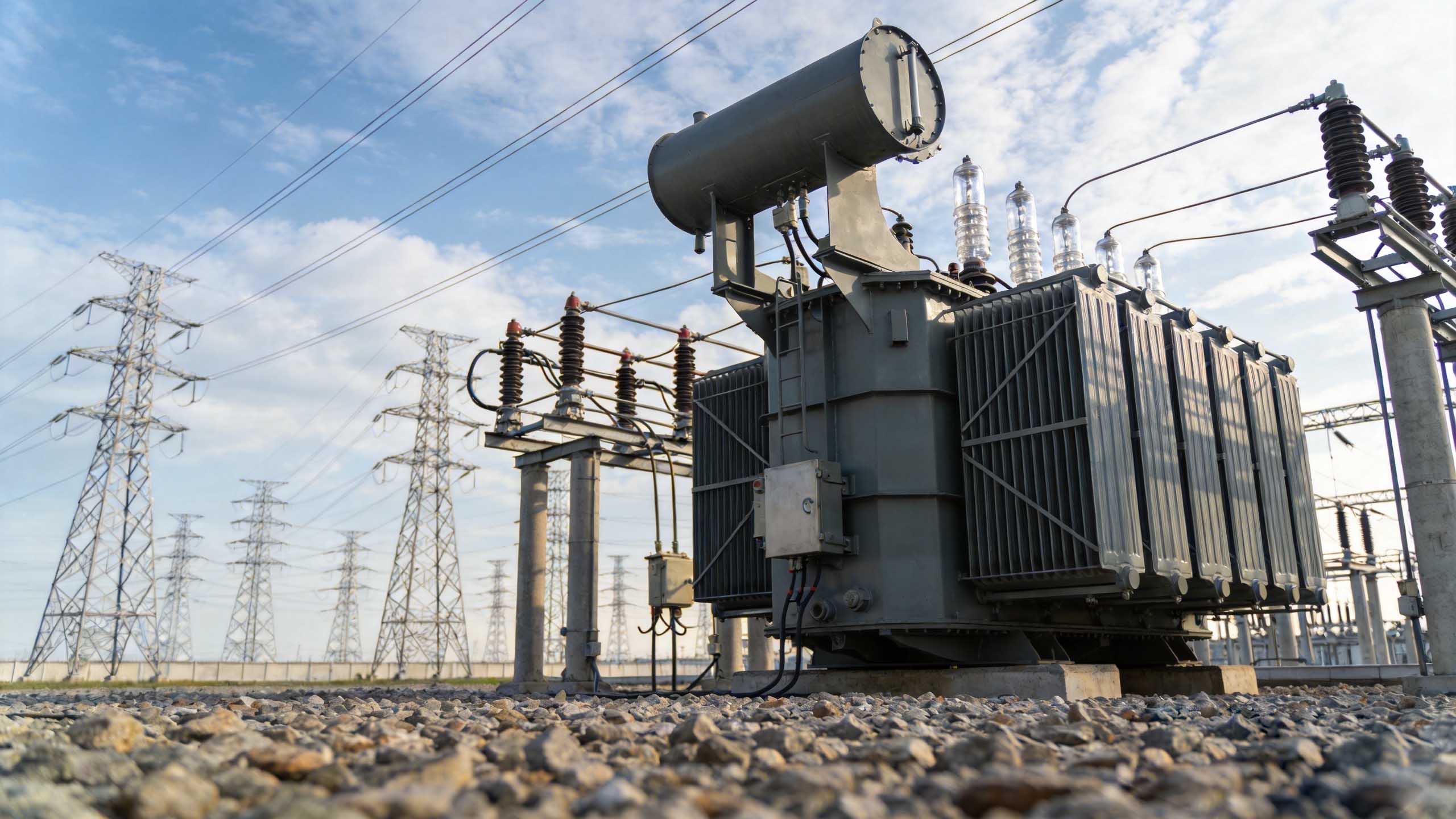

Солнечные электростанции, ветряные электростанции, аккумуляторные системы хранения и все чаще кампусы центров обработки данных с искусственным интеллектом — все они нуждаются в трансформаторах для подключения нагрузки или выхода к сети. В этих приложениях трансформаторы могут работать с инверторами, коллекторными сетями, распределительными устройствами и системами защиты.
Практическая польза — совместимость. Возобновляемая генерация, хранилище или вычислительный комплекс могут работать на одном уровне напряжения, в то время как сеть требует другого. Трансформаторы делают это соединение возможным, обеспечивая при этом безопасную изоляцию и скоординированную работу — именно поэтому этот сегмент в настоящее время находится в центре кризиса поставок в отрасли. Производители, обслуживающие этот рынок, в том числе Pearl Electric , предлагают масляные повышающие трансформаторы высокого напряжения мощностью примерно от 500 кВА до 180 МВА, специально созданные для соединения ветровой и солнечной энергии, с использованием охлаждения ONAN/ONAF и влагостойкой конструкции для работы на открытых площадках с суровыми погодными условиями, а также специальные трансформаторные решения для центров обработки данных, зарядных устройств для электромобилей и интеллектуальных сетей.
Промышленные трансформаторы применяются в горнодобывающей, нефтегазовой, металлургической, химических заводах, центрах обработки данных, водоподготовке, производственных кампусах и крупной транспортной инфраструктуре. Эти объекты могут использовать услуги высокого напряжения для поддержки больших двигателей, систем отопления, компрессоров, приводов, технологического оборудования или внутренних распределительных сетей.
Промышленная среда может быть требовательной. Нагрузки могут колебаться, могут присутствовать гармоники, температура окружающей среды может быть высокой, а требования к бесперебойной работе могут быть строгими. По этой причине при выборе трансформатора необходимо учитывать не только паспортное напряжение и мощность, но также рабочий цикл, условия установки, стратегию защиты и планирование технического обслуживания. Опасные объекты, такие как морские платформы и газовые электростанции, добавляют еще один уровень требований, и производители отреагировали на это герметичными резервуарами, огнестойкой изоляцией, устройствами сброса давления и взрывозащитными устройствами, созданными специально для работы в нефтегазовой отрасли.
Две требовательные ниши заслуживают отдельного упоминания. Электрифицированные системы железных дорог и метро используют тяговые трансформаторы для преобразования энергии сети в определенный профиль напряжения и частоты, который требуется поездам — специальное приложение, которое привлекло внимание операторов общественного транспорта; Компания Pearl Electric, например, прошла аудит поставщиков, проводимый гонконгской корпорацией MTR, в отношении своих тяговых и тяговых выпрямительных трансформаторных линий. Атомные электростанции находятся на противоположном конце спектра рисков, где к изоляции трансформаторов, пожарной безопасности и сейсмостойкости предъявляются самые строгие требования отрасли, обычно требующие изоляционных материалов класса А, усиленной герметизации и независимых типовых испытаний на соответствие стандарту IEC 60076 и рекомендациям МАГАТЭ по безопасности.
Некоторые трансформаторы высокого напряжения предназначены для испытаний кабелей, распределительных устройств, систем изоляции, вводов, двигателей и других электротехнических изделий. Эти устройства могут не работать как сетевые трансформаторы. Вместо этого они могут обеспечивать контролируемое напряжение для кратковременных испытаний или специальных сигналов в зависимости от применения.
Специализированные трансформаторы также могут поддерживать медицинские, научные, транспортные и оборонные системы. В таких условиях точность, изоляционные характеристики и меры безопасности часто имеют такое же значение, как и мощность.
Преимущества трансформаторов высокого напряжения выходят за рамки простого изменения напряжения. Они повышают эффективность, обеспечивают сетевую архитектуру, защищают оборудование и поддерживают более безопасный электрический проект при правильном выборе и обслуживании.
К важным преимуществам относятся:
● Эффективная передача энергии: более высокое напряжение позволяет снизить ток при том же уровне мощности, уменьшая потери энергии в виде тепла в проводниках.
● Совместимость системы. Трансформаторы соединяют оборудование и сети, работающие на разных уровнях напряжения.
● Улучшенное распределение электроэнергии. Объекты могут обеспечить более высокое напряжение и структурированно распределять электроэнергию внутри компании.
● Электрическая изоляция. Многие трансформаторы имеют отдельные цепи, что помогает управлять рисками безопасности и определенными неисправностями.
● Контроль напряжения: переключатели ответвлений и выбор конструкции системы помогают поддерживать напряжение в приемлемых рабочих диапазонах.
● Поддержка больших нагрузок. Промышленные системы и центры обработки данных могут эксплуатировать оборудование, которое было бы непрактично использовать только при низком напряжении.
● Эксплуатационная устойчивость. Правильно выбранные трансформаторы помогают стабилизировать поток мощности и обеспечивают скоординированную защиту.
Эти преимущества зависят от правильного проектирования. Трансформатор, плохо адаптированный к нагрузке или окружающей среде, может перегреваться, испытывать нагрузку на изоляцию, вызывать неприятные отключения или требовать большего обслуживания, чем ожидалось.

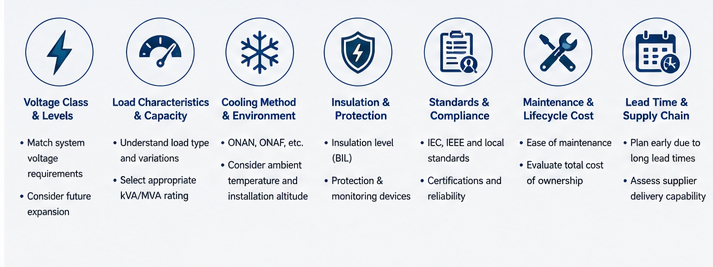

Выбор подходящего трансформатора высокого напряжения начинается с определения электрических условий, физической среды, требований безопасности и долгосрочных ожиданий эксплуатации. Лучший выбор — это не просто самая большая доступная единица или самая низкая первоначальная стоимость; это трансформатор, который надежно соответствует системе в предполагаемых условиях эксплуатации и на современном рынке может быть доставлен в разумные сроки.
Практический процесс отбора должен учитывать:
1. Требования к напряжению. Определите уровни первичного и вторичного напряжения, класс изоляции, метод заземления и конфигурацию системы.
2. Профиль нагрузки. Просмотрите непрерывную нагрузку, пиковую нагрузку, запуск двигателя, циклический режим и ожидаемый будущий рост.
3. Емкость и тепловые характеристики: выберите номинал и метод охлаждения, которые будут соответствовать реальным условиям эксплуатации без чрезмерного повышения температуры.
4. Место установки: учитывайте размещение внутри или снаружи помещения, высоту над уровнем моря, температуру окружающей среды, вентиляцию, сейсмические требования, подверженность коррозии и доступное пространство.
5. Тип изоляции и охлаждения: сравните варианты сухого типа и с жидкостным заполнением с учетом безопасности, технического обслуживания, занимаемой площади, эффективности и экологических ограничений. Все большее число покупателей также отдают предпочтение новым биоразлагаемым изоляционным жидкостям и конструкциям с аморфным сердечником, которые производители продвигают как альтернативу традиционным материалам с меньшими потерями и меньшим воздействием на окружающую среду.
6. Защита и мониторинг: координируйте предохранители, выключатели, реле, датчики температуры, устройства давления и сигналы тревоги с более широкой электрической системой.
7. Стандарты и соответствие. Сопоставьте применимые нормы, требования коммунальных предприятий, спецификации объекта и отраслевую практику.
8. Доступ для обслуживания. Обеспечьте, чтобы технические специалисты могли осматривать, тестировать, вентилировать, брать образцы, ремонтировать или заменять компоненты по мере необходимости.
9. Ценность жизненного цикла. Учитывайте надежность, потери, удобство обслуживания, риск простоя и ожидаемые эксплуатационные требования, а не только цену покупки.
10. График закупок. Учитывайте текущие сроки производства, которые для крупных единиц могут составлять несколько лет, и включайте графики заказов в планирование проекта с первого дня, а не рассматривайте оборудование как закупку на поздней стадии.
Для промышленных трансформаторов профиль нагрузки заслуживает особого внимания. Предприятие с мощными двигателями, приводами с регулируемой частотой, сварочным оборудованием или технологическими нагрузками может создавать электрические напряжения, которые не очевидны только по базовым показателям мощности. Ранняя координация между группами проектирования, эксплуатации, закупок и обслуживания помогает предотвратить дорогостоящие несоответствия и неожиданные графики.
Учитывая многолетние сроки поставки, отношения с производителем имеют почти такое же значение, как и технические характеристики. Квалифицированный поставщик должен быть в состоянии продемонстрировать соответствие IEC 60076 и, в зависимости от рынка назначения, таким стандартам, как ANSI/IEEE C57, BS, NEMA или региональным требованиям экологического проектирования. Системы качества, такие как сертификация ISO 9001 и ISO 14001, документированный входной контроль материалов и заводские приемочные испытания (FAT), засвидетельствованные покупателем или третьей стороной, являются разумными базовыми ожиданиями, а не дополнительными.
Также стоит проверить послужной список и охват класса напряжения. Компания Pearl Electric, например, производит силовые трансформаторы с 1958 года и в настоящее время производит масляные высоковольтные агрегаты с диапазоном напряжения от 66 до 230 кВ и от 10 до 200 МВА, имеющие сертификаты CE, UL, TUV и ASTA, настраиваемые векторные группы и дополнительные аксессуары, такие как переключатели ответвлений под нагрузкой, обмоточные и масляные термометры, газовые реле и предохранительные клапаны. Покупатели, оценивающие любого производителя, должны запросить доказательства аналогичного опыта реализации проектов в их собственном секторе — коммунальном хозяйстве, возобновляемых источниках энергии, промышленности, железнодорожном транспорте или центре обработки данных — поскольку требования к проектированию между ними существенно различаются.
Высоковольтное оборудование требует соблюдения строгих мер безопасности, поскольку детали, находящиеся под напряжением, могут представлять собой опасность поражения электрическим током, дуговой вспышки, возгорания и механических опасностей. Трансформаторы также накапливают тепловую энергию, могут содержать изолирующую жидкость и могут быть подключены к системам со значительным током повреждения. Безопасная работа зависит от правильного проектирования, процедур, маркировки, обучения и защитных устройств.
Важные меры безопасности включают в себя:
● Не допускайте неквалифицированный персонал к корпусам трансформаторов, площадкам, хранилищам и клеммам.
● Используйте процедуры блокировки и маркировки перед проверкой или обслуживанием.
● Проверьте отсутствие напряжения с помощью соответствующего оборудования и процедур.
● Соблюдайте необходимые расстояния вокруг находящихся под напряжением и вентилируемых компонентов.
● Содержите системы заземления и соединения в целости и сохранности и проверяйте их должным образом.
● Используйте защитные реле, предохранители, прерыватели и сигнализацию, подходящие для конкретного применения.
● Следите за признаками перегрева, утечек, необычного шума, повреждения втулок, коррозии или повреждения изоляции.
● Следуйте правилам площадки, электротехническим нормам, руководствам производителя и рекомендациям квалифицированных инженеров.
Безопасность должна быть заложена в установку с самого начала. Хорошее ограждение, предупреждающие знаки, рабочие расстояния, противопожарная защита, локализация разливов, где это необходимо, а также доступные средства отключения – все это способствует более безопасной эксплуатации. Группы технического обслуживания также должны иметь четкую документацию, чтобы они понимали номиналы, соединения, настройки защиты и аварийные процедуры.
Надежность определяется электрической нагрузкой, температурными условиями, состоянием изоляции, механическими нагрузками и воздействием окружающей среды. Трансформатор может быть хорошо спроектирован и при этом работать плохо, если он перегружен, плохо вентилируется, загрязнен или подвержен повторяющимся неисправностям.
Тепло является одним из наиболее важных факторов срока службы трансформатора. По мере повышения рабочих температур изоляционные материалы обычно стареют быстрее. Надлежащее охлаждение, управление нагрузкой и мониторинг температуры помогают защитить трансформатор от стрессов, которых можно избежать.
Заблокированный воздушный поток, вышедшие из строя вентиляторы, низкий уровень жидкости, грязные радиаторы или перегруженные контуры — все это может способствовать перегреву. Операторам следует относиться к аномальным температурным колебаниям как к раннему предупреждению, а не дожидаться сбоя, а, учитывая сегодняшние сроки замены, предотвращение преждевременного отказа имеет большее значение, чем когда-либо.
Влага и загрязнения могут ослабить эффективность изоляции. Наружные трансформаторы могут подвергаться воздействию дождя, пыли, соли, химикатов, дикой природы и перепадов температуры. Внутренние трансформаторы могут столкнуться с плохой вентиляцией, скоплением пыли или ограниченным доступом.
Корпус, тип изоляции, система уплотнений и план технического обслуживания должны соответствовать окружающей среде. В суровых промышленных условиях устойчивость к коррозии и регулярные проверки могут быть столь же важны, как и электрические характеристики.
Короткие замыкания, коммутационные события, молнии, гармоники и скачки напряжения могут вызвать нагрузку на обмотки и изоляцию трансформатора. Защитное оборудование помогает ограничить ущерб, но защита должна быть правильно скоординирована. Ограничители перенапряжения, реле, выключатели и системы заземления играют роль в снижении риска.
Трансформатор, в котором произошла серьезная неисправность, должен быть проверен перед возвращением к нормальной эксплуатации. Даже если он выглядит работоспособным, возможно, произошло внутреннее механическое движение или повреждение изоляции.
Программа технического обслуживания трансформатора должна основываться на типе трансформатора, классе напряжения, режиме работы, окружающей среде и критичности. Цель состоит в том, чтобы обнаружить развивающиеся проблемы на ранней стадии, сохранить исправность изоляции и избежать незапланированных отключений — цель, которая важна еще больше сейчас, когда на замену вышедшего из строя устройства могут потребоваться годы.
Полезный контрольный список проверок может включать в себя:
● Просмотрите историю нагрузки, температуры и сигналов тревоги на предмет необычных тенденций.
● Осмотрите втулки, клеммы, заземляющие проводники и видимые соединения.
● Проверьте на предмет утечек, коррозии, повреждения краски, незакрепленного оборудования или проблем с корпусом.
● Убедитесь, что охлаждающие вентиляторы, насосы, радиаторы, вентиляционные отверстия и фильтры чистые и работоспособны.
● Прислушивайтесь к необычному гудению, дребезжанию или вибрации.
● Убедитесь, что защитные устройства и оборудование для мониторинга работоспособны.
● Для агрегатов, наполненных жидкостью, выполните соответствующие испытания жидкости в соответствии с планом технического обслуживания.
● Для агрегатов сухого типа проверьте их на наличие скоплений пыли, заблокированной вентиляции, обесцвечивания или повреждения изоляции.
● Ведите учет результатов испытаний, действий по техническому обслуживанию, изменений нагрузки и ремонтов.
Документация имеет важное значение, поскольку проблемы с трансформаторами часто возникают постепенно. Одно показание температуры или запись о проверке могут мало что сказать, но тенденции с течением времени могут выявить ухудшение. Хорошие записи также помогают инженерам принимать более обоснованные решения о погрузке, ремонте, замене или планировании запасного оборудования.
Многие проблемы с трансформаторами возникают во время спецификации, установки или ранней эксплуатации. Предотвращение распространенных ошибок может повысить безопасность, производительность и ценность жизненного цикла.
Следите за этими проблемами:
● Выбор мощности без изучения нагрузки: Паспортная мощность должна соответствовать реальному рабочему поведению, а не простой оценке.
● Игнорирование будущего роста. Трансформатор, который едва удовлетворяет сегодняшний спрос, может стать узким местом при добавлении оборудования — риск, который усиливается, когда срок замены составляет несколько лет.
● Недооценка окружающей среды: тепло, пыль, влага, химикаты и ограниченный поток воздуха могут сократить срок службы.
● Относиться к защите как к второстепенной мысли: защитные устройства должны быть согласованы с характеристиками трансформатора и уровнями отказов системы.
● Недостаточное пространство для установки. Трансформаторам необходимо пространство для охлаждения, осмотра, безопасной работы и аварийного доступа.
● Пропуск базового тестирования: исходные данные тестирования дают группам технического обслуживания ориентир для будущих сравнений.
● Пренебрежение обучением операторов: Персонал должен знать, как выглядит, звучит и пахнет нормальная работа, чтобы они могли заметить ранние предупреждающие признаки.
● Заказ слишком поздно. На рынке, где доставка крупных единиц продукции может занять годы, ожидание начала строительства для размещения заказа является одной из самых дорогостоящих ошибок, которые может совершить проектная группа.
Эти ошибки можно предотвратить при тщательном планировании. Наилучшие результаты обычно достигаются, когда решения о трансформаторах принимаются как часть полного проектирования электрической системы и графика закупок, а не как отдельная закупка на поздней стадии.
Единого глобального ограничения не существует, но на практике этот термин обычно охватывает устройства, работающие с напряжением от 66 до 230 кВ или выше на первичной стороне, с мощностью примерно от 10 МВА для небольших подстанций до 200 МВА или более для крупных сетевых и промышленных трансформаторов. Ниже этого диапазона оборудование обычно классифицируется как распределительные или накладные трансформаторы среднего напряжения.
Типичная программа включает регулярные визуальные и термические проверки ежемесячно или ежеквартально, тестирование качества масла и анализа растворенных газов (DGA) каждые один-три года в зависимости от возраста и критичности, а также полный комплект электрических испытаний — сопротивление изоляции, коэффициент мощности/тангенс дельта, коэффициент трансформации и сопротивление обмотки — каждые три-пять лет или после любого серьезного неисправности. DGA особенно ценен, поскольку он может сигнализировать о повреждении изоляции или перегреве внутри резервуара задолго до того, как проблема станет видимой снаружи, что дает владельцам активов время спланировать ремонт или замену, а не столкнуться с незапланированным отключением электроэнергии.
Повышающий трансформатор повышает напряжение и обычно устанавливается рядом с источником генерации — электростанцией, ветряной электростанцией или солнечной электростанцией — поэтому электричество может эффективно передаваться на большие расстояния. Понижающий трансформатор делает обратное, снижая высокое напряжение передачи до уровня, который фактически могут использовать подстанции, заводы или здания. Многие проекты, включая объединение возобновляемых источников энергии, нуждаются в обоих этапах в разных точках системы.
Как минимум, конструкция трансформатора должна соответствовать IEC 60076, основному международному стандарту для силовых трансформаторов, а также любым дополнительным региональным требованиям, таким как ANSI/IEEE C57 в Северной Америке или стандартам BS и NEMA в других странах. Со стороны производителя сертификация качества и экологического менеджмента ISO 9001 и ISO 14001, а также сертификаты продукции, такие как CE, UL, TUV или ASTA, а также документированный процесс заводских приемочных испытаний являются разумными показателями того, что поставщик может обеспечить стабильное, поддающееся проверке качество в рамках многолетнего проекта.
Трансформатор высокого напряжения не является одноразовым компонентом. Именно долгосрочная электрическая инфраструктура влияет на энергоэффективность, время безотказной работы, безопасность и возможности расширения. Независимо от того, обслуживает ли он подстанцию, проект возобновляемой энергетики, промышленное предприятие, центр обработки данных искусственного интеллекта или испытательный центр, его ценность зависит от соответствия конструкции приложению и ухода за ним на протяжении всего срока службы.
Понимание основных типов электрических трансформаторов, требований к высоковольтному оборудованию, реалий применения промышленных трансформаторов и давления со стороны поставщиков, которое сейчас меняет рынок, помогает командам принимать более обоснованные решения. Правильный трансформатор, заранее заказанный у производителя с поддающейся проверке репутацией и хорошо обслуживаемый, обеспечивает эффективный поток мощности, более безопасную работу и надежную работу в системах, где электрическая надежность имеет важное значение.
