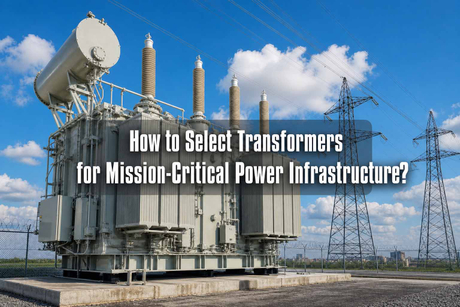

Как выбрать трансформаторы для критически важной энергетической инфраструктуры?

Почему критически важная энергетическая инфраструктура предъявляет чрезвычайно высокие требования к трансформаторам?

В критически важных инфраструктурах, таких как центры обработки данных, больницы, чистые помещения для производства полупроводников и автоматизированные производственные предприятия, непрерывность и стабильность электропитания являются жизненно необходимыми для бизнес-операций. Даже миллисекунды перебоев в подаче электроэнергии или провалов напряжения могут привести к простою основного сервера, перерывам в оказании медицинской помощи или повреждению производственной линии, что приведет к неизмеримым экономическим потерям и рискам для безопасности.

Производительность трансформатора, являющегося энергетическим узлом между сетью/генераторами и основной нагрузкой, напрямую определяет надежность всей топологии распределения. Столкнувшись со сложными и разнообразными требованиями к источникам питания, команды по закупкам и инженерный персонал должны систематически проводить оценку по нескольким параметрам, таким как характеристики нагрузки, архитектура резервирования, методы охлаждения, стандарты энергоэффективности и авторитетные сертификаты, а не сосредотачиваться исключительно на мощности.

В этой статье изложены основные критерии выбора трансформаторов для критически важных сред и представлены ведущие в отрасли сертифицированные решения.

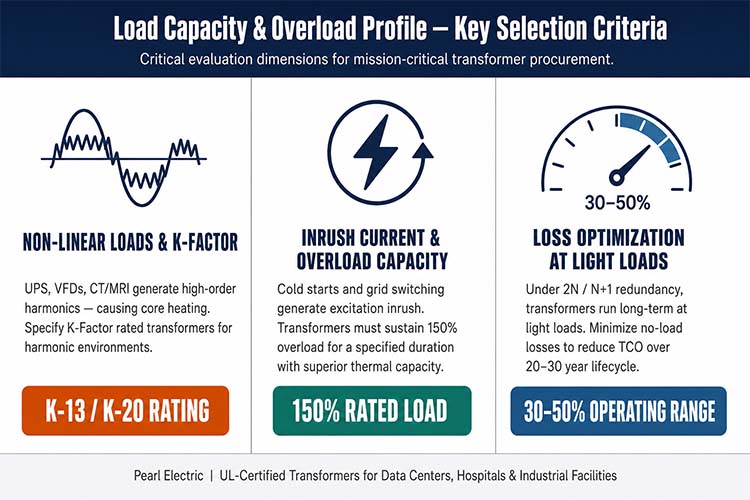

1. Грузоподъемность и профиль перегрузки

В критически важной инфраструктуре нагрузки, воспринимаемые трансформаторами, значительно отличаются от традиционных промышленных нагрузок:

• Нелинейные нагрузки и К-фактор. Серверные источники питания (ИБП) в центрах обработки данных, преобразователи частоты (ЧРП) и крупногабаритное оборудование для визуализации (КТ, МРТ) в больницах генерируют высокие уровни гармоник высокого порядка. Гармонические токи вызывают сильный нагрев сердечников и обмоток трансформатора, резко снижая его эффективность. Необходимо выбирать специальные трансформаторы с номиналом К-фактора (например, К-13, К-20), чтобы обеспечить долговременную стабильную работу в гармонических средах без сокращения срока службы.

• Пусковой ток и перегрузочная способность. Значительные пусковые токи возбуждения возникают во время переключения сети или холодного запуска. Трансформаторы должны обладать превосходной тепловой мощностью и способностью к кратковременным перегрузкам (например, поддерживать стабильное электропитание при 150% номинальной нагрузке в течение определенного периода времени).

• Оптимизация потерь при небольших нагрузках. При архитектуре резервирования 2N или N+1 трансформаторы работают длительное время в диапазоне малых нагрузок 30–50%. Следовательно, особое внимание необходимо уделять потерям холостого хода; высокий КПД при небольших нагрузках существенно снижает эксплуатационные расходы.

2. Резервирование и высокая доступность

Чтобы гарантировать нулевое время простоя, критически важные объекты обычно используют архитектуры резервирования уровня III/IV (например, топологии N+1 или 2N). Сами трансформаторы также должны иметь конструкцию высокой готовности:

• Устойчивость к короткому замыканию: Трансформаторы должны пройти строгие испытания на внезапное короткое замыкание, чтобы гарантировать структурную целостность во время сбоев системы.

• Интерфейсы онлайн-мониторинга (PD и температурный мониторинг): Зарезервированные интерфейсы для частичного разряда (PD) и контроля температуры облегчают интеллектуальную работу и раннее предупреждение о неисправностях.

• Резервное охлаждение: блоки управления автоматическим резервным переключателем двойного питания для вентиляторов охлаждения исключают отдельные точки отказа (SPOF) в системе охлаждения.

(Примечание. Показанные значения представляют собой типичные рекомендуемые промышленностью критерии для критически важных применений. Точные характеристики перегрузки и коэффициента К должны быть проверены с помощью паспортов производителя и различаются для трансформаторов сухого типа и трансформаторов с жидкостным заполнением.)

3. Методы охлаждения: сухой или жидкостный.

Выбор сухих трансформаторов по сравнению с жидкостными трансформаторами зависит, прежде всего, от места установки, требований пожарной безопасности и масштаба мощности:

4. Энергоэффективность и стандарты (оптимизация совокупной стоимости владения)

В общей стоимости владения (TCO) трансформатора первоначальные затраты на закупку составляют всего около 5–10%, тогда как электрические потери в процессе эксплуатации составляют подавляющую часть.

Закупки должны строго соответствовать передовым международным стандартам эффективности:

• DOE 2016 (Стандарт Министерства энергетики США): устанавливает высокие минимальные стандарты эффективности для сухих и распределительных трансформаторов.

• EU Tier 2 (Европейская директива по экодизайну): строго ограничивает потери на холостом ходу и под нагрузкой в ​​трансформаторах.

Хотя высокоэффективные трансформаторы требуют немного более высоких первоначальных инвестиций, экономия электроэнергии в течение 20–30-летнего эксплуатационного цикла многократно увеличит уплаченную премию.

5. Авторитетные сертификаты: почему UL и IEEE необходимы

Для секторов высокого риска, таких как здравоохранение и центры обработки данных, авторитетная сертификация продукции является абсолютным порогом технического соответствия и безопасности:

• Сертификация UL: золотой стандарт электробезопасности и противопожарной защиты в Северной Америке и во всем мире. Сертификация UL указывает на то, что система изоляции трансформатора (например, класс 220°C/класс H), пределы превышения температуры и огнестойкость материала прошли строгие сторонние испытания.

• Стандарты IEEE: определяют критерии тестирования трансформаторов в сейсмических условиях, на больших высотах и ​​в особых условиях перегрузки.

Лучшая отраслевая практика: решение Pearl Electric

Являясь надежным глобальным партнером для критически важных энергетических объектов, Pearl Electric производит полную серию сертифицированных UL сухих и жидкостных трансформаторов, специально разработанных для сред с высокой надежностью:

• Трансформаторы сухого типа с литой изоляцией, сертифицированные UL: используются высокотемпературные системы изоляции класса H / 220°C, обеспечивающие исключительную устойчивость к короткому замыканию и чрезвычайно низкий частичный разряд (<5 пКл) — идеальный выбор для распределения электроэнергии внутри помещений в центрах обработки данных и больницах.

• Экологичные жидкостные трансформаторы, сертифицированные UL: дополнительный натуральный эфир (растительное масло) с высокой температурой воспламенения значительно повышает уровень пожарной безопасности, одновременно соблюдая строгие стандарты высокой эффективности Министерства энергетики.

• Широкие возможности настройки: специальное проектирование для топологий N+1/2N, особых ограничений по занимаемой площади и требований к подавлению гармоник (K-фактор), соответствие стандартам строительства центров обработки данных Tier III/Tier IV.

Выбор трансформаторов для критически важной инфраструктуры, такой как центры обработки данных и больницы, требует всесторонней оценки по пяти измерениям: характеристики мощности/нагрузки, конструкция резервирования, системы охлаждения, стандарты энергоэффективности и сертификаты безопасности. Выбор зрелого производителя с сертификатами UL/IEEE и возможностями глубокой настройки устраняет угрозы безопасности электропитания в источнике, одновременно повышая общую энергоэффективность системы.

Планируете свой следующий проект энергоснабжения центра обработки данных или больницы?

Свяжитесь с техническими экспертами Pearl Electric сегодня для получения индивидуальных рекомендаций по выбору трансформатора и технической поддержки для защиты ваших критически важных операций.
