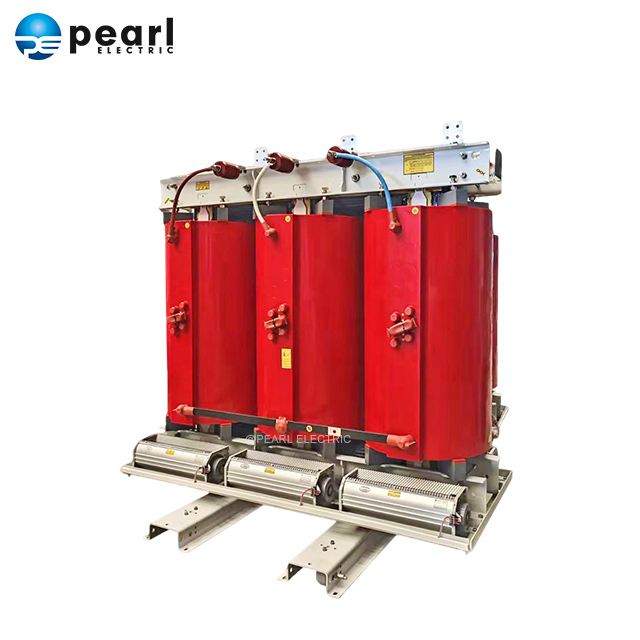

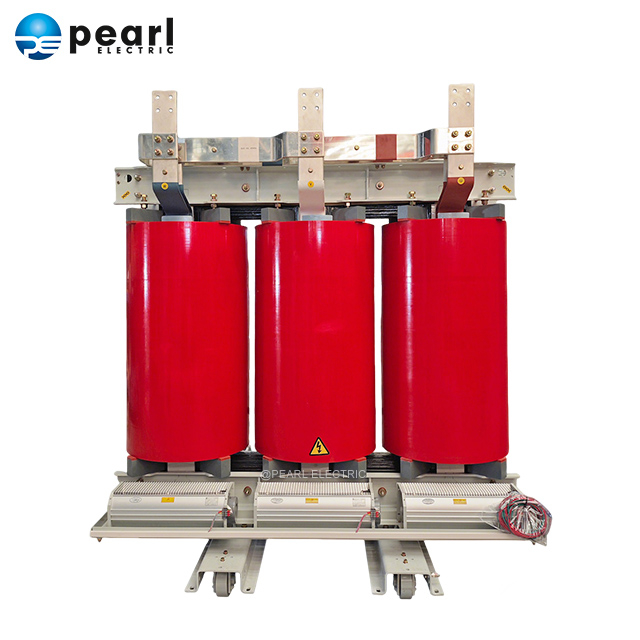

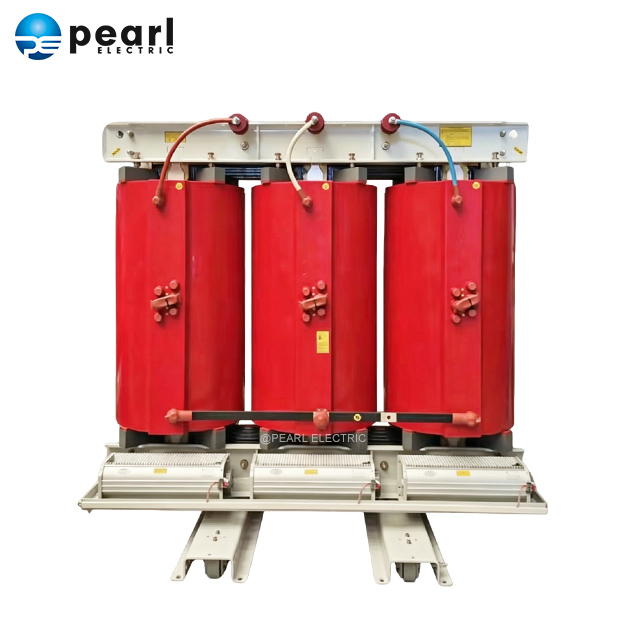

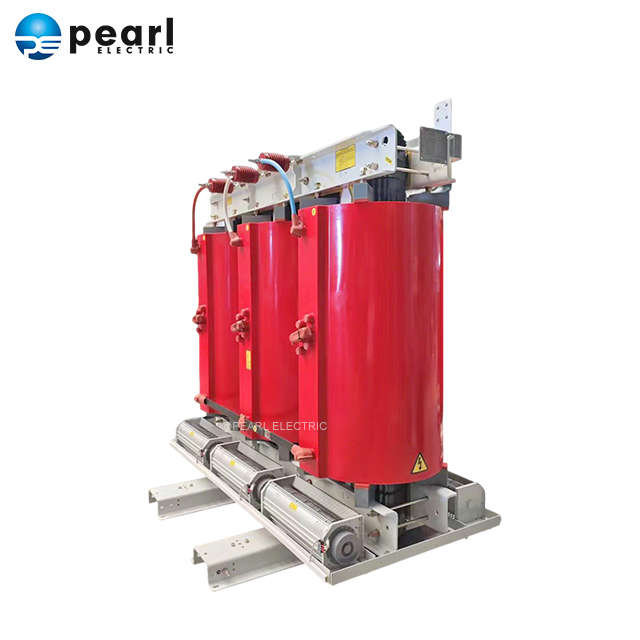

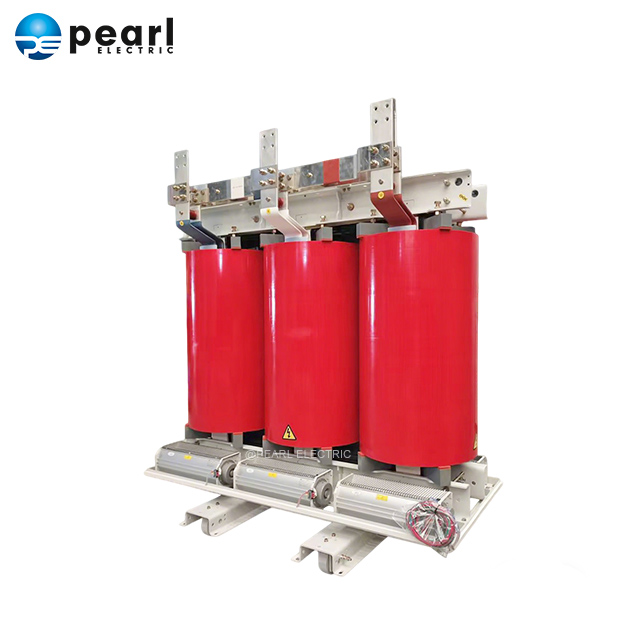

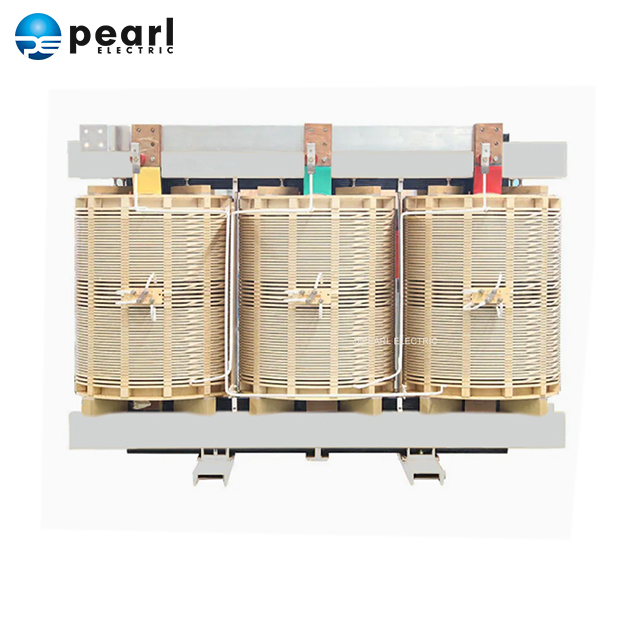

Трансформатор сухого типа VPI компании Pearl Electric представляет собой вентилируемый трансформатор сухого типа с обмотками, пропитанными вакуумом под давлением, и прочной конструкцией с воздушным охлаждением.
В процессе производства VPI обмотки трансформатора помещаются в вакуум для удаления воздуха и влаги перед введением изолирующей смолы. Затем применяется контролируемое давление, чтобы помочь смоле проникнуть в изоляционную структуру обмотки. После отверждения пропитанная обмотка образует механически стабильную и электрически усиленную изоляционную систему. Это создает плотный защитный изоляционный слой, который делает устройство практически невосприимчивым к влаге, пыли, солевым брызгам и обычным промышленным загрязнителям.
Эта конструкция представляет собой практическую альтернативу жидкостным трансформаторам в приложениях, где важны маслозащита, противопожарная защита или защита окружающей среды.
Трансформатор может поставляться с алюминиевыми или медными обмотками и иметь естественное воздушное охлаждение (АН) или принудительное воздушное охлаждение (AF) в зависимости от требуемого профиля нагрузки. Принудительное воздушное охлаждение также можно настроить для увеличения доступной мощности трансформатора, когда условия проекта требуют дополнительной тепловой мощности.
В сочетании с системой изоляции, рассчитанной на температуру 220°C, трансформатор обеспечивает стабильную и надежную работу независимо от среднего значения повышения температуры. При правильной установке и обслуживании данная серия обеспечивает долгосрочную, не требующую обслуживания и высоконадежную работу.
Для сложных промышленных условий Pearl Electric может предоставить индивидуальный корпус, покрытие, средства контроля температуры, электростатическую защиту, шумоподавление, обогреватель и другие аксессуары.
Диапазон параметров | Ценить |
Номинальная мощность | 500 кВА – 10 000 кВА |
Номинальное напряжение | 6 кВ/10 кВ/13,8 кВ/15 кВ/25 кВ/34,5 кВ/35 кВ |
Метод охлаждения | AN (естественное воздушное охлаждение) / AF (принудительное воздушное охлаждение) |
Система изоляции | 220°С (Класс Н) |
Среднее повышение температуры | 80°С/115°С/150°С |
Частота | 50 Гц/60 Гц |
Фазы | Трехфазный |
Извилистый материал | Медь/Алюминий |
Нажмите «Диапазон» | ±2 × 2,5% (краны полной мощности или по индивидуальному заказу) |
Корпус | Индивидуальные |
Передовая технология пропитки под вакуумом под давлением
В процессе VPI используются контролируемые циклы вакуума и давления, благодаря чему iResin полностью проникает в обмотки и изоляционные зазоры, устраняя пузырьки воздуха и пустоты. Это помогает создать компактную и механически усиленную структуру обмотки с постоянными изоляционными характеристиками.
Система изоляции 220°C
Для сложных условий эксплуатации можно выбрать высокотемпературную изоляционную систему. Система изоляции 220°C (класс H). Высокая тепловая мощность, адаптируемая к различным требованиям к повышению средней температуры (варианты: 80°C / 115°C / 150°C). Система изоляции спроектирована так, чтобы обеспечить достаточный тепловой запас, одновременно поддерживая надежную работу трансформатора при постоянных и переменных нагрузках.
Медные или алюминиевые обмотки
Трансформаторы Pearl Electric VPI могут быть изготовлены с медными или алюминиевыми проводниками в зависимости от электрических требований, веса, целевых затрат и технических требований заказчика.
Безмасляное строительство
В конструкции VPI сухого типа не используется обычное минеральное изоляционное масло. Это устраняет необходимость в системах маслозащиты и снижает требования к техническому обслуживанию, связанные с жидкой изоляцией.
Высокая перегрузка
Стандартная конфигурация с самоохлаждением использует естественную циркуляцию воздуха. Вентиляторы с принудительной подачей воздуха можно добавить, если требуется более высокая нагрузочная способность или улучшенные тепловые характеристики.
В некоторых конструкциях принудительное воздушное охлаждение может обеспечить примерно 33% дополнительной мощности по сравнению с номинальной мощностью самоохлаждения, в зависимости от конструкции трансформатора и тепловых расчетов.
Устойчивость к влаге и загрязнениям
Система смолы VPI помогает защитить обмотки от влаги, пыли и обычных промышленных загрязнений. Для более требовательных условий можно выбрать дополнительные конфигурации корпуса и покрытия.
Высокая механическая прочность
Пропитанная структура обмотки обеспечивает повышенную механическую стабильность и устойчивость к электромагнитным силам, возникающим во время работы трансформатора и в случае короткого замыкания.
Гибкая конфигурация корпуса
Трансформатор может поставляться в открытом вентилируемом исполнении или оборудован кожухом, подходящим для установки внутри или снаружи помещения. Конфигурации типа NEMA 1 и NEMA 3R могут рассматриваться в соответствии с требованиями проекта.
Повышенная пожарная безопасность
Поскольку трансформаторы VPI не содержат обычного минерального масла, они устраняют пожарные и экологические риски, связанные с утечками масла и жидкостными трансформаторными установками. Это делает их привлекательными для зданий и других мест, где противопожарная защита является важным фактором.
Низкое текущее обслуживание
Проверка масла, его фильтрация и замена масла не требуются. Вместо этого при плановом обслуживании можно сосредоточиться на электрических соединениях, охлаждающем оборудовании, вентиляции, состоянии изоляции и общей чистоте.
Подходит для установки внутри помещения
Компактная конструкция сухого типа делает трансформаторы VPI подходящими для электрических помещений, промышленных объектов, коммерческих зданий, центров обработки данных, транспортной инфраструктуры и других внутренних подстанций.
Высокие тепловые характеристики
Система изоляции VPI в сочетании с охлаждением AN или AF обеспечивает надежный контроль температуры. Принудительное воздушное охлаждение может быть добавлено для приложений с более высокой постоянной нагрузкой или временными требованиями к производительности.
Отличная механическая стабильность
Вакуумная пропитка под давлением помогает скрепить систему изоляции обмоток и улучшить механическую целостность, поддерживая стабильную работу при термоциклировании, вибрации и электрических нагрузках.
Гибкий дизайн приложений
Трансформаторы VPI можно настроить для различных уровней напряжения, номинальной мощности, частот, материалов обмоток, систем изоляции, повышения температуры, типов корпуса, требований к шуму и условий окружающей среды.
Подходит для суровых промышленных условий
При наличии соответствующих конфигураций корпуса, покрытия, вентиляции и изоляции трансформаторы VPI можно адаптировать для промышленных предприятий, горнодобывающих предприятий, транспортных систем, установок возобновляемой энергетики и других требовательных сред.
Сертификация UL/CSA/cUL (опционально)
Средний предел повышения температуры: 80°C/115°C/150°C (по выбору)
Рабочая частота: 50 Гц/60 Гц
Система изоляции 220°C
Медная или алюминиевая обмотка (по выбору)
Клеммы заземления стандарта ANSI
Медная шина заземления жил
Внутренний вентилируемый корпус (класс NEMA 1/IP20)
Стандартная отделка ANSI 61 (светло-серый)
Подъемные положения
Съемные передняя и задняя панели
Антивибрационные резиновые накладки
Боковые отводы ВН: 2 отвода на 2,5% полной мощности (выше и ниже номинала)
Соответствует стандартам NEMA, ANSI и IEEE.
Электростатический экран
Обогреватель (антиконденсационный)
Монитор температуры/автоматический контроллер вентилятора
Специальный термостат для обогревателя.
Вентиляторы принудительного охлаждения (увеличивает производительность до 133% AF)
Предварительно смонтированные соединения вентиляторов и цепи управления
Полноразмерная медная заземляющая шина
Механический ударный регистратор
Корпус для наружного применения (NEMA 3R / IP33; доступны более высокие рейтинги)
Полиуретановое верхнее покрытие
Защитные экраны вентиляционных отверстий
Откидные панели доступа
Малошумная конструкция (снижение на 3–10 дБ ниже стандартного уровня звука)
Корпус: стандартный внутренний корпус имеет конструкцию NEMA 1, тип C, поддерживающую установку посредством подъема, домкрата или перекатывания; Клеммы заземления стандарта ANSI предусмотрены как на стороне высокого, так и на стороне низкого напряжения. Поверхность корпуса подвергается обезжириванию, удалению ржавчины и загрязнений перед окраской светло-серой краской ANSI 61, что обеспечивает превосходную коррозионную стойкость; В качестве опции для наружной установки доступен атмосферостойкий корпус NEMA 3R.
Катушки: В обмотках низкого напряжения (ниже 2400 В) обычно используются многожильные проводники или конструкции с обмоткой из фольги, что дает экономическое преимущество для приложений с меньшей мощностью; Обмотки высокого напряжения (2400 В и выше) могут иметь односекционную, многосекционную или дисковую конфигурацию. Для агрегатов мощностью до 2000 кВА катушки могут быть круглыми, эллиптическими или прямоугольными; В устройствах мощностью выше 2000 кВА обычно используются круговые обмотки для обеспечения механической прочности во время короткого замыкания, за исключением случаев, когда применяются особые ограничения по размерам.
Сердечник: изготовлен из сложенных друг на друга пластин кремнистой стали с высокой проницаемостью и низкими потерями, с плотностью магнитного потока, поддерживаемой ниже точки насыщения; Пластины подвергаются тщательному удалению заусенцев и плотно укладываются друг на друга, без зазоров. В качестве опции доступна конструкция сердечника с наклоном внахлест (STEPLAP) для снижения потерь и шума на холостом ходу. За исключением установленной на заводе заземляющей медной шины, ядро остается электрически изолированным от внешних компонентов.
Принудительное воздушное охлаждение: Агрегаты мощностью 750 кВА и выше могут быть оснащены системой принудительного воздушного охлаждения, что увеличивает мощность примерно на 33 % по сравнению с моделями с самоохлаждением. Автоматическое управление запуском/остановкой вентилятора осуществляется с помощью реле контроля температуры; Кабели управления и маркировка проводов входят в стандартную комплектацию.
Сухие трансформаторы VPI подходят для применений, где требуется надежное преобразование мощности среднего напряжения, а также низкий риск возгорания, сокращение затрат на техническое обслуживание и гибкость установки.
Трансформаторы VPI могут обеспечить распределение электроэнергии среднего напряжения для заводов, оборудования, производственных линий, двигателей, приводов и систем промышленной автоматизации.
Дата-центрам необходима высоконадежная электрическая инфраструктура с жесткими требованиями пожарной безопасности. Трансформаторы VPI можно устанавливать во внутренних электрощитовых и интегрировать с энергосистемами, ИБП и системами резервного электропитания.
Торговые центры, офисные здания, гостиницы, больницы и другие коммерческие объекты могут использовать трансформаторы VPI для распределения среднего напряжения внутри помещений.
Трансформаторы сухого типа VPI могут использоваться в солнечных фотоэлектрических системах, ветроэнергетике, аккумуляторных батареях и других проектах возобновляемой энергетики для преобразования напряжения и распределения вспомогательной энергии .
Горнодобывающие операции часто связаны с пылью, вибрацией, переменными нагрузками и сложными условиями эксплуатации. Конструкции трансформаторов VPI могут быть изготовлены по индивидуальному заказу с использованием соответствующей изоляции, охлаждения, кожуха и защиты окружающей среды.
Железнодорожные станции, системы метро, туннели и транспортная инфраструктура могут извлечь выгоду из технологии безмасляных трансформаторов сухого типа там, где важны пожарная безопасность и надежное распределение электроэнергии.
Трансформаторы ВПИ можно рассматривать для промышленных объектов, где условия окружающей среды, пожарная безопасность и надежное распределение электроэнергии требуют тщательного выбора трансформатора. Установка в опасной зоне должна оцениваться отдельно в соответствии с применимой классификацией места и требованиями к оборудованию.
Водоочистные сооружения и насосные станции требуют постоянного электропитания для двигателей, насосов, систем управления и вспомогательного оборудования. Трансформаторы VPI представляют собой решение, не требующее особого обслуживания, для внутренней и защищенной наружной установки.
В аэропортах, туннелях, общественных учреждениях, университетах, больницах и других инфраструктурных проектах сухие трансформаторы VPI могут использоваться там, где предпочтительнее безмасляная конструкция и установка внутри помещений.
Pearl Electric предлагает индивидуальные трансформаторные решения для промышленных, коммерческих, возобновляемых источников энергии, инфраструктуры и коммунальных предприятий.
Что касается сухих трансформаторов VPI, Pearl Electric может оказать клиентам поддержку:
Индивидуальная электрическая конструкция
Мощность трансформатора, коэффициент напряжения, частота, полное сопротивление, векторная группа, уровень изоляции, повышение температуры и метод охлаждения могут быть настроены в соответствии с требованиями проекта.
Гибкая механическая конфигурация
Корпус, расположение клемм, подъемная конструкция, вентиляция, кабельное соединение и установочные размеры могут быть адаптированы для различных подстанций и электрощитовых помещений.
Международная поддержка проектов
Конструкции трансформаторов могут быть разработаны в соответствии с IEC и другими применимыми международными или местными стандартами, в зависимости от целевого рынка и спецификации проекта.
Полная поддержка тестирования.
В соответствии с техническими спецификациями и применимыми стандартами могут быть предоставлены плановые испытания и отдельные специальные испытания.
OEM и проектное производство
Pearl Electric может предоставить трансформаторные решения для EPC-подрядчиков, дистрибьюторов электроэнергии, коммунальных предприятий, промышленных компаний, разработчиков возобновляемых источников энергии и инфраструктурных проектов.
VPI означает пропитку под вакуумом. Трансформатор VPI представляет собой трансформатор сухого типа, обмотки которого пропитываются изолирующей смолой с использованием процессов контролируемого вакуума и давления.
Обе технологии представляют собой трансформаторы сухого типа, но их структуры изоляции обмоток различаются. В трансформаторах VPI для пропитки изоляции обмотки используется пропитка смолой, а в трансформаторах с литой смолой для герметизации обмоток используется эпоксидная смола.
VPI часто выбирают там, где требуется прочная, вентилируемая конструкция обмоток и хорошее рассеивание тепла, тогда как трансформаторы с литой изоляцией могут быть предпочтительными для применений, требующих полностью герметизированных обмоток и повышенной защиты окружающей среды.
Да. Трансформаторы ВПИ могут изготавливаться с медными или алюминиевыми обмотками. Соответствующий материал проводника выбирается в соответствии с электрическими характеристиками, номинальным током, стоимостью проекта, весом и требованиями заказчика.
Да. Трансформаторы VPI подходят для центров обработки данных, где важными факторами являются установка внутри помещений, пожарная безопасность, надежное распределение электроэнергии и сокращение затрат на техническое обслуживание.
Да. Принудительное воздушное охлаждение может увеличить доступную мощность трансформатора VPI за счет улучшения отвода тепла. Обычно используемая расчетная цель составляет примерно 133 % от номинальной мощности самоохлаждения, в зависимости от тепловой конструкции конкретного трансформатора. В опубликованной VanTran документации VPI указана эта опция для выбранных устройств.
