Трансформатор с расщеплением напряжения low Split Dry Type -это специально разработанный трансформатор с двумя независимыми и электрически идентичными расщепленными обмотками на вторичной стороне (низковольтная сторона). В нем используется дизайн High-Impedance , чтобы ограничить токи разломов и повысить стабильность системы. Эта конфигурация идеально подходит для сценариев, требующих достоверности источника питания и смягчения тока-цирки-цирки.

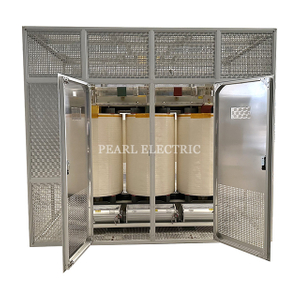

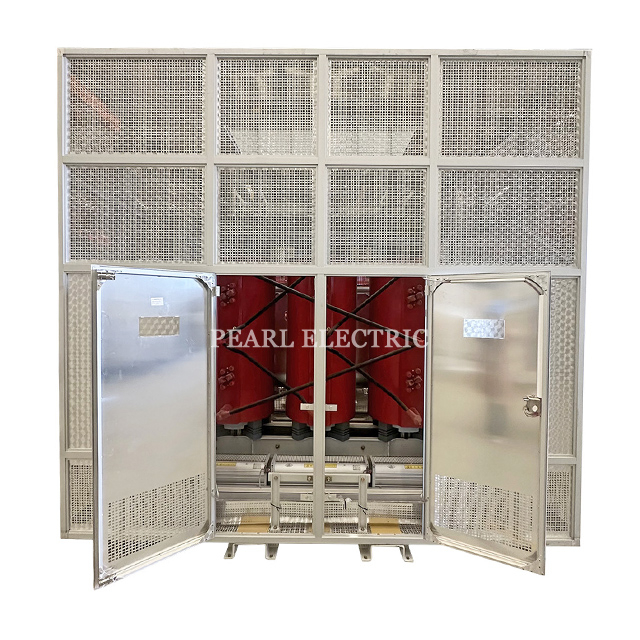

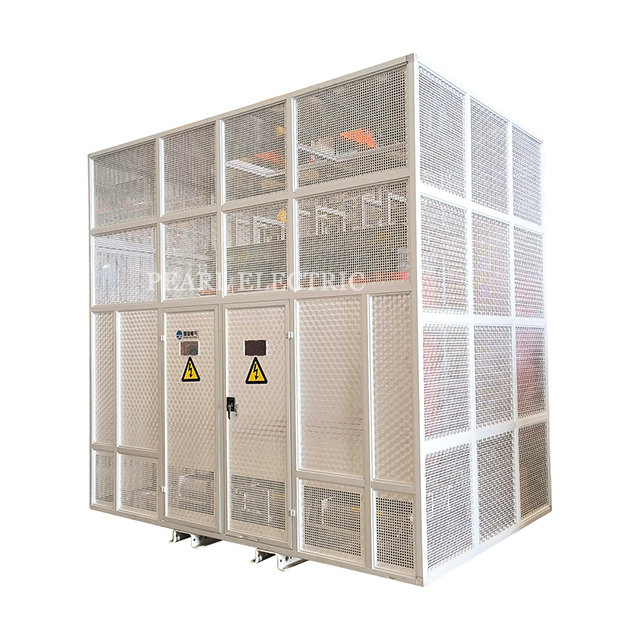

Эти трансформаторы интегрируют конструкцию с разделением в защитном корпусе, предлагая повышенную безопасность, долговечность и адаптивность. И корпус обеспечивает надежную защиту от факторов окружающей среды, обеспечивая безопасную работу в суровых условиях.
Рейтинг изоляции трансформатора может быть либо F, либо H, обеспечивая гибкость, основанную на конкретных потребностях, это с корпусом - это специализированные электрические устройства, предназначенные для безопасного, эффективного и гибкого распределения энергии в промышленных и коммерческих условиях.
Этот трансформатор сухого типа идеально подходит для применений, которые требуют высокой надежности, особенно в районах с требовательными требованиями к электроэнергии. Разработанный для универсальности, этот трансформатор обеспечивает надежные решения для распределения электроэнергии, адаптированные для промышленных объектов, коммерческих комплексов, центров обработки данных и систем возобновляемых источников энергии.
Таблица параметров продукта
| Значение | параметра |
|---|
| Диапазон напряжения | 37 кВ или катемирован |
| Емкость | От 1000 кВА до 2500 кВА |
| Нажатие | ± 2x2,5% (стандарт) или OLTC |
| Частота | 50 Гц или 60 Гц |
| Фазы | Трехфазный |
| Импеданс | 12%~ 15% |
| Охлаждение | An или af |
| Изоляционная класс | F или h |
| Векторная группа | Dyn11-yn11 |
| Стандарты | IEC, IEEE, CE или местный стандарт |
Особенности трансформаторов с низким напряжением расщепления сухого типа с корпусом
Структура разделения: ее двойные независимые обмотки позволяют обеспечить двойное напряжение выходы или избыточные пути мощности, повышение устойчивости к разлому и управления нагрузкой.
Надежная работа: во время неисправности в одной сплит-обмотке другая поддерживает частичное напряжение, ограничивая ток короткого замыкания до 1/4 ~ 1/3 номинального тока.
Надежный дизайн корпуса: защита от IP54/55 от пыли, влаги и загрязнений окружающей среды.
Изоляция сухого типа. Изоляция литой смолы обеспечивает пожарную безопасность (неплохой, самопроизвольная) и устраняет утечки нефти.
Низкое техническое обслуживание: сухой конструкция не требует охлаждения на основе масла, что снижает затраты на техническое обслуживание и повышает безопасность.
Компактная и экономия пространства: компактная конструкция трансформатора со встроенным корпусом уменьшает установку.
Преимущества низкого напряжения расщепляются трансформаторы сухого типа с корпусом
Повышенная безопасность: двойная конструкция низкого напряжения этого трансформатора приводит к высоким импедансом, в то время как конструкция высокого импеданса значительно снижает влияние тока короткого замыкания на систему.
Высокая достоверность питания: когда одна из его разделенных обмотков находится в короткой цирке, другая обмотка все еще может поддерживать более низкое напряжение, поэтому односторонний разлом не влияет на работу нагрузки на другой стороне.
Гибкий источник питания: этот трансформатор может одновременно подавать питание для двух независимых нагрузок, снижая избыточность оборудования.
Низкая стоимость технического обслуживания: из -за дизайна сухого типа этот трансформатор требует небольшого обслуживания, тем самым снижая эксплуатационные расходы в течение срока службы.
Универсальный: его прочный дизайн делает его идеальным для использования в различных областях, включая коммерческие здания, промышленные предприятия и применение возобновляемой энергии.
Применение трансформаторов с низким напряжением расщепленного сухого типа с корпусом
Трансформаторы с низким напряжением расщепленного сухого типа, с их высокими характеристиками проектирования импеданса, обычно обеспечивают высокую надежность питания и гибкие преимущества питания для следующего применения:
Промышленные предприятия: обеспечить надежное преобразование и распределение энергии для электроэнергии, центров управления двигателями (MCCS) и систем автоматизации.
Системы возобновляемых источников энергии: идеально подходит для интеграции с солнечными/ветряными фермами для стабилизации сетки.
Центры обработки данных: идеально подходит для центров обработки данных, которые требуют избыточного источника питания.
Коммерческие здания: обеспечить стабильную питание офисным зданиям, торговых центрам и многоэтажных квартир.
Часто задаваемые данные о низком напряжении расщепленных трансформаторов сухого типа с корпусом
1. Что такое трансформатор с низким напряжением сухого типа с корпусом?
Это трансформатор типа типа (не охлаждаемый нефтяным) с двумя независимыми низковольтными обмотками, расположенными в защитном корпусе. Разработано для ограничения тока разлома с высоким уровнем положения и повышенной безопасности в требовательных средах.
2. Каков диапазон емкости этого трансформатора сухого типа?
Диапазон емкости составляет от 1000 кВС до 2500 кВА.
3. Подходит ли этот трансформатор сухого типа для наружного использования?
Да, этот трансформатор сухого типа предназначен для наружного применения и может справиться с различными условиями окружающей среды.
4. Какие стандарты эффективности применяются для этого трансформатора сухого типа?
Этот трансформатор сухого типа соответствует ieeec57.12.01 и iec60076-11 ，, а его изоляционный класс трансформатора или H.
5. Зачем использовать дизайн с разделением?
split -дизайн в трансформаторах спроектирована для решения критических проблем в энергетических системах, объединяя технические инновации с операционной надежностью. Его краткосрочное смягчение ограничивает ток неисправности до 25% ~ 33% от номинального тока ，, который повысил безопасность ；, в то время как одна обмотка может питать критические нагрузки, если другой не удается, что повышает избыточность и обеспечивает гибкий источник питания.
