Основные применения трансформаторов высокого напряжения: основное оборудование от энергетических систем до промышленных сценариев

Трансформеры высокого напряжения служат критическим оборудованием для передачи электроэнергии и промышленного производства, а применение, охватывающее энергию, производство, здравоохранение и другие жизненно важные сектора. В этой статье рассматриваются основные роли трансформаторов высокого напряжения в современном обществе посредством технических принципов, сценариев применения и тематических исследований в отрасли.

Узнайте больше: [ Как выбрать трансформатор высокого напряжения? 5 Ключевые метрики объяснены (2024 Практическое руководство) ]

I. Основные роли в энергетических системах

1. 'Усилитель энергии ' для передачи на расстоянии

Трансформаторы высокого напряжения увеличивают напряжение на 10-35 кВ, генерируемое электростанциями до 220 кВ или выше, значительно снижая интенсивность тока в линиях передачи и минимизирует потерю энергии (более чем на 90%). Например, в китайском проекте трансмиссии в Китае на западе трансмиссии ультра-высокого напряжения (UHV) трансформаторы повышают напряжение до 1000 кВ, что обеспечивает эффективную передачу более 3000 км.

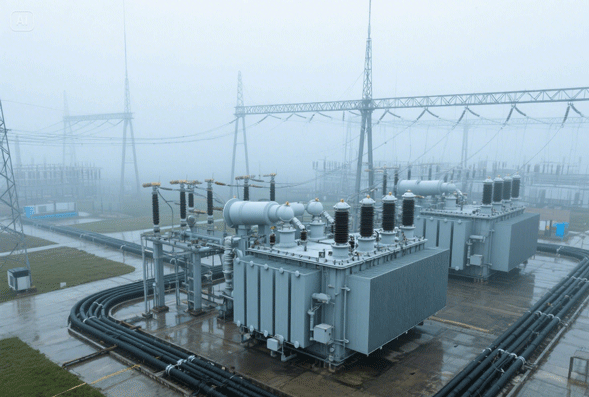

2. 'Smart Regulator ' для узлов сетки

В подстанциях трансформаторы высокого напряжения выполняют преобразование напряжения и компенсацию реактивной мощности:

• Распределение вниз: уменьшение напряжения сети передачи от 220 кВ до 10 кВ/35 кВ для региональных сетей.

• Стабилизация напряжения: использование нагрузочных сменщиков (например, ± 10% регулировки) для динамического реагирования на колебания нагрузки и обеспечение стабильности сетки.

II Промышленные применения в нескольких сценорио

1. 'Power Core ' для тяжелой промышленности

• Металлургия: обеспечение рабочего напряжения 10 кВ-35 кВ для электрических дуговых печей и индукционных печей для поддержки высокоэнергетического стали.

• Химические растения: питание электролизеров и крупных компрессоров, таких как выделенные 6-10 кВ для производства хлор-аналкали.

2. 'Точный адаптер ' для передового производства

• Полупроводниковое изготовление: машины для травления пластин требуют сверх низкой гармонической высоковольтной мощности (например, класса 40 кВ), причем трансформаторы соответствуют строгим стандартам THD <1%.

• Лазерная резка: лазеры CO₂ полагаются на 20-50 кВ высоковольтных трансформаторов для генерации плазмы, где точность напрямую влияет на качество сокращения.

Iii. Инновации в области возобновляемых источников энергии

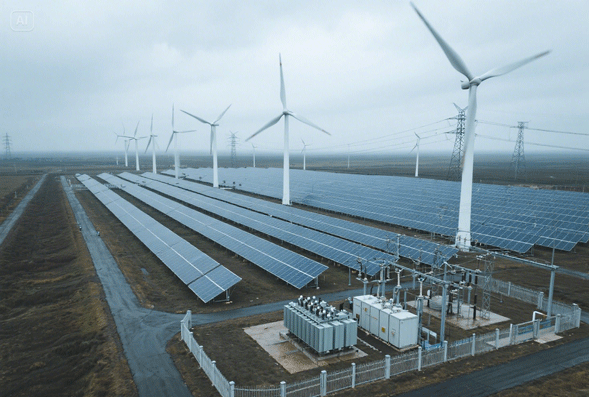

1. 'Grid Bridge ' Для солнечной и ветровой энергии

• Солнечные фермы: инвертирование 0,8-1,5 кВ выход из PV массивов до 35 кВ, а затем шаг до 132 кВ напряжение сетки (например, солнечный проект Ningxia 2GW).

• Оффшорный ветер: 66-километровые оффшорные подстанции, либративные трансформаторы сухого типа для сопротивления солевой тумане и без обслуживания.

2. 'Energy Hub ' Для систем хранения

• Хранение батареи: трансформаторы высокого напряжения обеспечивают двунаправленное преобразование постоянного тока/переменного тока для регулирования частоты сетки (например, трансформаторы 2,5 мВС Tesla MegaPack).

Узнайте больше: [ сухой тип против. Трансформеры, связанные с нефтью: исчерпывающее руководство по сравнению (2025 Edition) ]]

IV Критическая поддержка специализированных приложений

1. 'Safety Guardian ' Для медицинского оборудования

• Диагностика визуализации: рентгеновские и КТ-машины требуют 80-150 кВ , а трансформаторы соответствуют медицинским стандартам IEC 60601 для изоляции и EMC.

• Устройства терапии: линейные акселераторы для лучевой терапии Используют импульсные высоковольтные трансформаторы (наносекундная реакция) с <0,1% допуска по ошибкам.

2. 'Точный инструмент ' для научных исследований

• Ускорители частиц: CERN использует резонансные трансформаторы 400 кВ для создания полей ускорения для балок частиц.

• Высоковольтное тестирование: тесты на изоляционные материалы требуют трансформаторов частоты мощности 1000 кВ для моделирования экстремальных условий.

V. будущие тенденции развития

1. Обновления

• Мониторинг состояния: интегрированный DGA (анализ растворенного газа) и волоконно-оптические датчики температуры для прогнозного поддержания (например, раствор TXPERT ™ ABB).

• Цифровые близнецы: 3D -моделирование для прогнозирования продолжительности жизни трансформатора, снижение затрат на O & M на 30%+.

2. Инновации в области зеленых технологий

• Экологичные материалы: биоразлагаемые эфирные масла заменяют минеральное масло (точка огня, поднятая до 300 ° C).

• Высокоэффективные конструкции: аморфные сердечные трансформаторы сокращают потерю без нагрузки на 70%, идеально подходит для прерывистых нагрузок, таких как солнечные фермы.

Заключение:

Трансформаторы высокого напряжения расширились от традиционной передачи питания до передовых полей, таких как интеллектуальное производство и возобновляемые источники энергии. Их технологические достижения способствуют промышленному прогрессу. Предприятия могут выбрать индивидуальные решения (например, высокие или взрывозащитные дизайны), используя умные и экологически чистые тенденции, чтобы максимизировать рентабельность инвестиций.

(Для руководства по выбору трансформаторов высокого напряжения, свяжитесь с нашей командой экспертов.)
