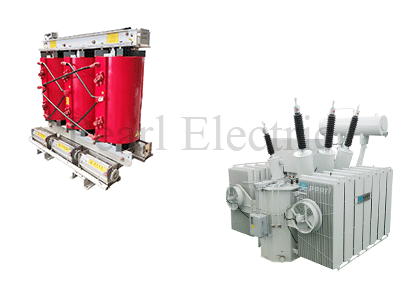

Сухой тип против Трансформеры, связанные с нефтью: исчерпывающее руководство по сравнению (издание 2025 года)

Как критические компоненты энергосистемы, выбор между трансформаторами сухого типа и нефть, значительно влияет на безопасность питания и эффективность затрат. В этом руководстве анализируется их структурные, производительность и различия в приложениях, чтобы помочь вам принимать обоснованные решения.

I. Основные различия

1. Дизайн и изоляция

• Трансформаторы сухого типа:

• Изоляция: литье эпоксидной смолы или некапсулированная твердая изоляция (например, Nomex Paper).

• Структура: видимое ядро/обмотки с силиконовыми резиновыми втулками.

• Трансформеры, связанные с нефтью:

• Изоляция: минеральное или синтетическое эфирное масло; Полностью погружен в бак.

• Структура: герметичный бак с фарфоровыми втулками.

2. Диапазоны напряжения и напряжения

II Сравнение производительности и затрат

1. Охлаждение и перегрузка.

• Эффективность охлаждения:

• Сухой тип: натуральное/принудительное воздушное охлаждение (ограниченная эффективность).

• Нефтяной иммерс: циркуляция нефти (превосходная для устойчивых высоких нагрузок).

• Перегрузка терпимости:

• Сухой тип: ≤1,5x Номинальная емкость (краткосрочная).

• Нефть-иммерные: 30% перегрузки за 1 час.

2. Кост и техническое обслуживание

Iii. Сценарии приложения

1. Примеры использования сухого типа

• Пожарная безопасность: больницы, метро, ​​небоскребы (эпоксидная смола пламени).

• Пространственные ограничения: подвалы, компактные подстанции (20% меньшего размера).

• Экочувствительные зоны: без масла конструкция, соответствующая ROHS.

2. Привилегированные сценарии

• Высокие потребности в мощности: тепловые растения, промышленные парки (≥10 мВА).

• Влажняя среда: прибрежные районы, шахты (нефть сопротивляется влаге).

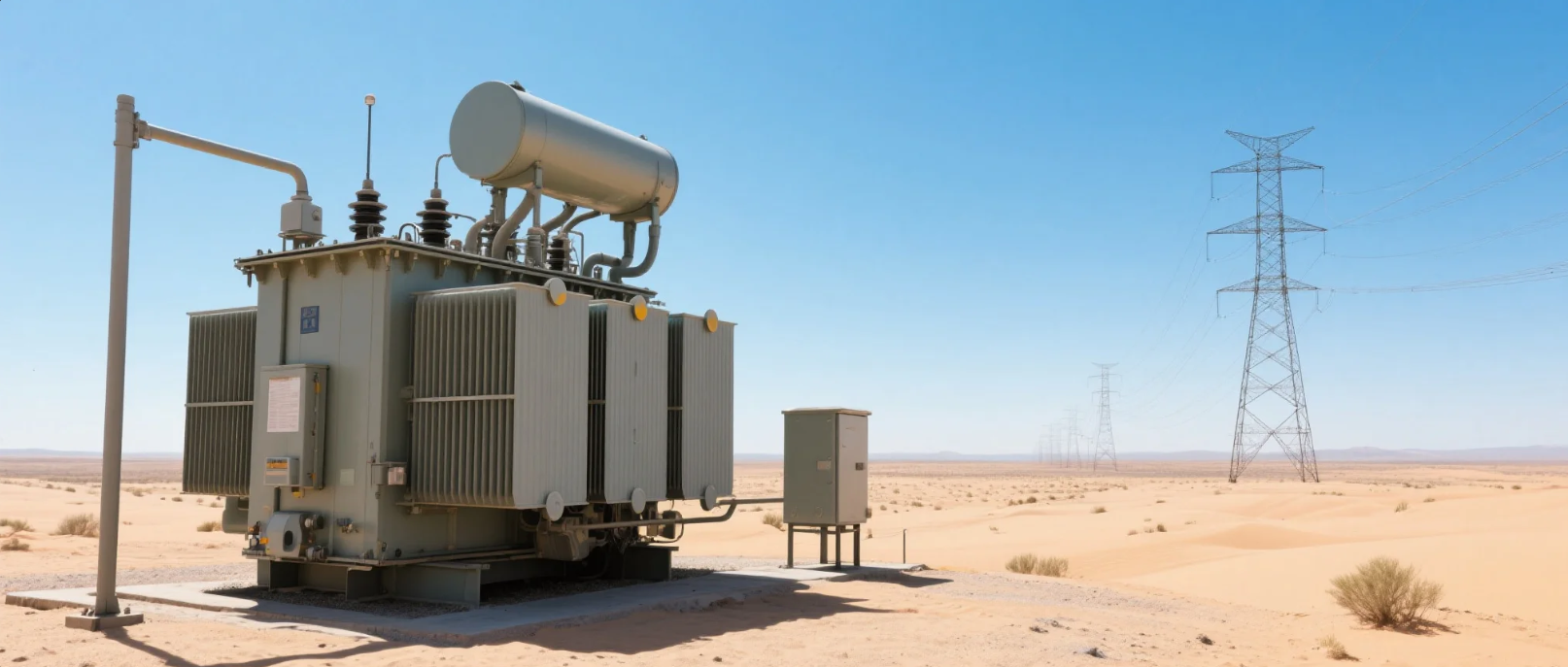

• Экстремальный климат: стабильная производительность при -40 ° C до 45 ° C.

IV Отбор рабочего процесса

• Определите требования: тип нагрузки (непрерывная/шока/гармоника), окружающая среда (влажность/пространство).

• Рассчитайте емкость: S = мощность нагрузки (кВт) / коэффициент мощности.

• Особенности соответствия:

• Пожарная безопасность → сухой тип (серия SCB)

• Высокая пропускная способность/напряжение → СМИММЕРЫ ВРЕМЕНИ (Серия S13-M)

• Затраты на выгод: долгосрочный → сухой тип (низкий TCO); Краткосрочный → нефть-иммерные (низкий капекс).

V. Тенденции и инновации

• Сухой тип:

• Умный мониторинг: датчики с поддержкой IOT (например, Siemens Coolblue).

• Высокое напряжение: экспериментальные модели 66 кВ для морских ветряных ферм.

• Нефть-иммерс:

• Экопградры: β-масла (точка огня ≥300 ° C) Замена минерального масла.

• Компактная конструкция: герметичные гофрированные резервуары (на 15% меньше следов).

Заключение
трансформаторов сухого типа и нефти сосуществует в качестве дополнительных решений. С правилами ужесточения (например, уровня 3), сухие типы доминируют в коммерческих секторах, в то время как иммеры нефти остаются жизненно важными для энергетической инфраструктуры. Для оптимального отбора, сбалансировать технические характеристики с затратами на жизненный цикл и обращайтесь к экспертам для индивидуальных решений.
