ОБЩЕЕ ВВЕДЕНИЕ

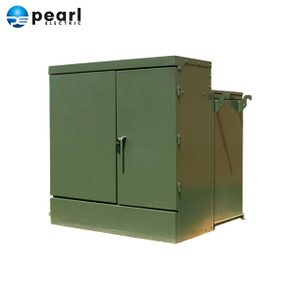

Подстанция накладного типа, также известная как американская или европейская сборная подстанция. Это компактный комплект электрораспределительного оборудования, объединяющий в себе высоковольтное распределительное устройство, распределительный трансформатор и низковольтное распределительное устройство по определенной схеме подключения. Обычно используется в городских условиях. городской и сельские постройки, роскошные виллы, скверы, жилые кварталы, промышленные и горнодобывающие предприятия и временные энергостройки для приема и распределения электроэнергии в системе электрораспределения.
Pearl Electric, опытный производитель трансформаторов с 1958 года, расположенный в Гуанчжоу, Китай. Перл Электрик ооккупировать площадь земли около 100 000 квадратных метров и площадь завода около 70 000 квадратных метров, на которой работают более 660 сотрудников.
Компания Pearl Electric поставляет однофазные и трехфазные трансформаторы мощностью до 5000 кВА.
ФУНКЦИИ ИЗ ШАГ ВНИЗ ПОДУШКА ТРАНSБЫВШИЙ
Простота обслуживания
Резервуар имеет герметичную конструкцию, а трансформатор не требует технического обслуживания. Угловой Т-образный соединитель обеспечивает очень удобный монтаж и демонтаж. Предохранитель вставного типа установлен на боковой стенке бака, что очень удобно для замены и обслуживание.
Низкий уровень шума
Оптимизированная конструкция обеспечивает очень низкий уровень шума всего трансформатора, монтируемого на подставке, что является лучшим выбором для установки в жилых помещениях. район.
Высокий уровень защиты
Вся сварная конструкция корпуса и общий уровень защиты выше IP33, что позволяет эффективно избежать проникновения воды и мелких животных.
Высокая погодоустойчивость
Для резервуара и корпуса применяется специальная технология обработки и покраски со строгой предварительной обработкой и различными процессами распыления и сушки, что обеспечивает превосходную адаптацию трансформатора к погодным условиям и может широко применяться в таких особых суровых условиях, как горнодобывающая промышленность, пустыня, плато и т. д. ..
Высокая механическая прочность и отсутствие утечек
Для изготовления резервуаров применяется стальная пластина толщиной не менее 6 мм. изгиб и полная сварка, что обеспечивает высокую механическую прочность. Продукт может проходить Давление 50 кПа без искажений. Каждый трансформатор должен пройти испытание на утечку масла 50 кПа при заводских испытаниях перед поставкой с завода.
Бак и корпус установлены на канал стальное основание, обеспечивающее прочную конструкцию трансформатора, установленного на подставке, и отсутствие искажений во время работы. транспорт.
TТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ 75ТРАНСФОРМАТОР С ПОДВЕСКОЙ 0 КВА
ЭЛЕМЕНТ | ЗГСБ-750/13,2/0.47 |
Производитель | Перл Электрик Ко., Лтд. |
Стандартный | ИЕЭЭ 57 |
Тип трансформатора | PТрансформатор с рекламным креплением |
Первичное напряжение | 13.2КВ(ВВ) |
Вторичное напряжение (НВ) | 0.47КВ(LV) |
Номинальный рейтинг | 750кВА(ВН)/750КВА(НВ) |
Повышение температуры | 65°С(ВВ)/65°С(ЛВ) |
Импеданс (Великобритания=) | 4% в 750кВА |
Класс изоляции | А-Класс |
Фаза | 3 фаза |
Частота | 60 Гц |
Охлаждающий способ | ОНАН |
Изоляционная жидкость | Минеральное масло |
Обмотка Материал | Медь |
Основной материал | НЕРЖАВЕЮЩАЯ СТАЛЬ |
Векторная группа | Дин1 |
