Что нужно знать о масляном трансформаторе?

Что такое масляный трансформатор?

Масляный трансформатор — это фундаментальное электрическое силовое устройство, предназначенное для передачи электрической энергии между двумя или более цепями посредством электромагнитной индукции. В отличие от трансформаторов сухого типа, в которых для охлаждения и изоляции используется окружающий воздух или твердая смола, в масляных трансформаторах используется специализированное диэлектрическое минеральное или натуральное эфирное масло. Эта жидкая среда служит двойной цели: обеспечивает изоляцию с высокой диэлектрической прочностью и эффективно поглощает и рассеивает тепло, образующееся при работе под высоким напряжением. Благодаря своим превосходным характеристикам рассеивания тепла и устойчивости к высоким напряжениям масляные трансформаторные системы широко используются в высоковольтных сетях электропередачи, региональных распределительных сетях и промышленной энергетической инфраструктуре по всему миру.

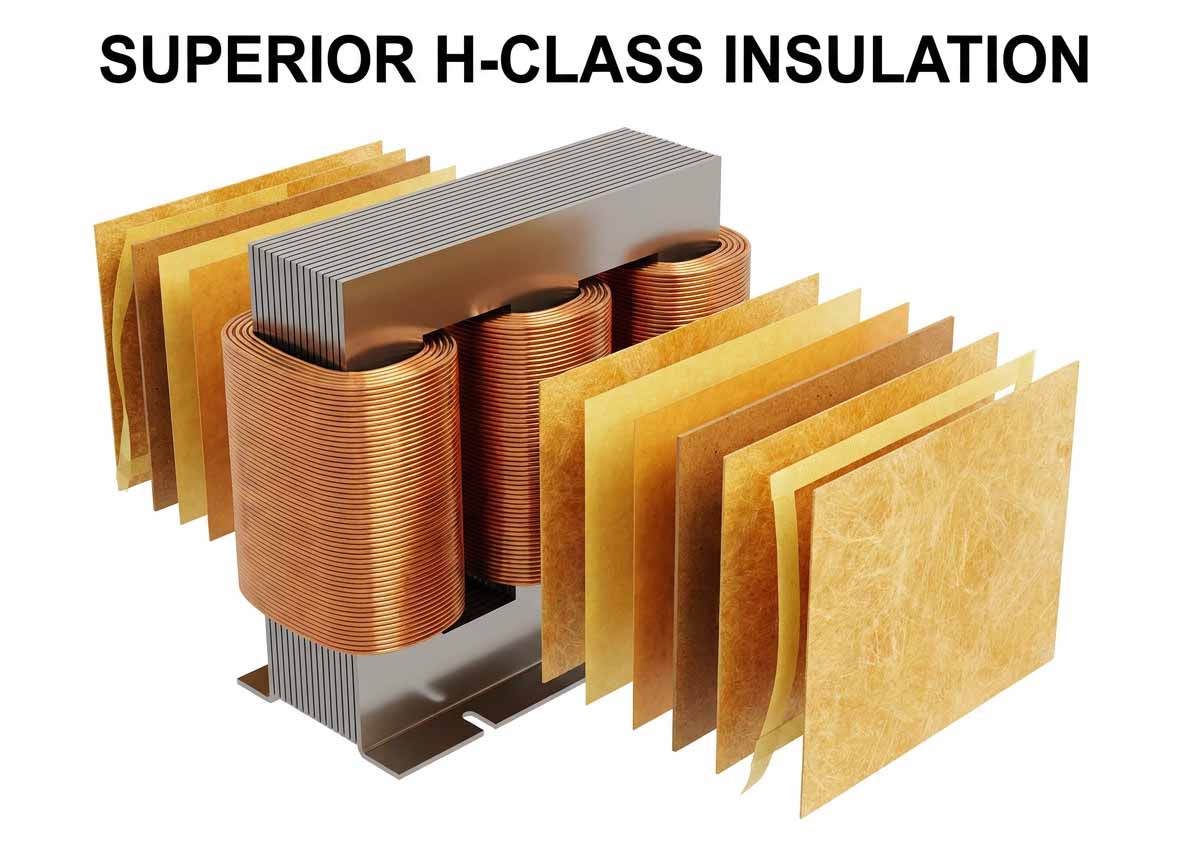

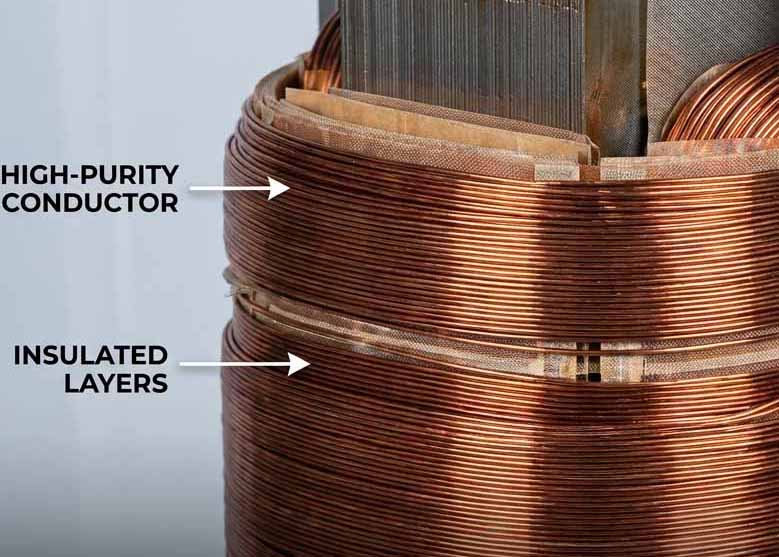

Основная конструкция масляного трансформатора состоит из магнитного сердечника, изготовленного из холоднокатаных пластин кремнистой стали с высокой проницаемостью и ориентированной зернистой структурой, а также первичной и вторичной медных или алюминиевых обмоток. Сборка сердечника и катушки полностью погружена в герметичный прочный стальной резервуар, заполненный изоляционным маслом. Эта погруженная в жидкость среда защищает критически важные электрические компоненты от кислорода, пыли и влаги, обеспечивая высокую эксплуатационную надежность в течение длительного срока службы.

Основные классификации и типы масляных трансформаторов

Чтобы удовлетворить разнообразные требования к напряжению, экологическим стандартам и условиям установки, масляный трансформатор изготавливается в различных технических конфигурациях:

Герметичный масляный трансформатор

В герметичной конструкции охлаждающее масло полностью изолировано от внешней атмосферы внутри полностью герметичного бака. Эти агрегаты приспосабливаются к тепловому расширению масла за счет гофрированных стенок резервуара. Исключив воздействие воздуха, изолирующая жидкость защищена от окисления и поглощения влаги, что делает этот масляный трансформатор практически не требующим обслуживания и идеальным для суровых или влажных наружных условий.

Масляный трансформатор консервационного типа

Эта традиционная конфигурация масляного трансформатора, оснащенная верхним расширительным баком (расширительным баком), позволяет изолирующему маслу свободно расширяться и сжиматься во время изменений температуры, вызванных большой электрической нагрузкой. Сапуны из силикагеля прикрепляются для фильтрации влаги из входящего воздуха, обеспечивая долговременные диэлектрические характеристики на крупных подстанциях электропередачи.

Экологичный масляный трансформатор с натуральным эфирным наполнением

Заменяя традиционное минеральное масло биоразлагаемыми жидкостями на основе натуральных эфиров, этот экологически безопасный масляный трансформатор обеспечивает исключительную пожаробезопасность (высокая температура воспламенения > 300°C) и нулевой риск загрязнения почвы, что делает его отличным выбором для городских жилых центров и экологически чувствительных энергетических проектов.

Как работает масляный трансформатор и рассеивает тепло

Принцип действия масляного трансформатора основан на законе электромагнитной индукции Фарадея. Когда переменный ток (AC) протекает через первичную обмотку, он создает переменный магнитный поток внутри стального сердечника. Это изменяющееся магнитное поле впоследствии индуцирует пропорциональное напряжение на вторичной обмотке, повышая или уменьшая уровни напряжения для передачи или локализованного распределения.

Эффективное рассеивание тепла является определяющим преимуществом масляного трансформатора. Во время непрерывной работы электрический ток вызывает тепловое нагревание в обмотках и магнитном сердечнике. Окружающее изоляционное масло поглощает это тепло и естественным образом циркулирует посредством конвекции (или принудительно с помощью механических насосов) к внешним панелям радиатора или охлаждающим ребрам. Поток окружающего воздуха охлаждает масло, когда оно проходит через радиаторы, позволяя охлажденному маслу течь обратно в основной бак для поддержания оптимальных внутренних рабочих температур даже в условиях сильной перегрузки.

Основные особенности и технические преимущества масляного трансформатора

Использование масляного трансформатора дает операторам энергосистем ряд ключевых технических преимуществ:

• Превосходная диэлектрическая прочность: жидкое масло проникает в микропоры бумажной изоляции, предотвращая частичный разряд и электрический пробой при сильных скачках высокого напряжения.

• Исключительное управление температурой. Жидкостное охлаждение обеспечивает значительно более высокую эффективность теплопередачи, чем воздух, что позволяет масляному трансформатору выдерживать большие электрические мощности при компактных физических размерах.

• Увеличенный срок службы: полностью закрытый маслом и защищенный от окисления окружающей средой, правильно обслуживаемый масляный трансформатор может надежно служить в электросетях от 30 до 40+ лет.

• Низкий эксплуатационный риск: передовые технологии герметизации и дополнительные жидкости на основе натуральных эфиров делают современные масляные трансформаторы очень долговечными, безопасными и экономичными на протяжении всего их жизненного цикла.

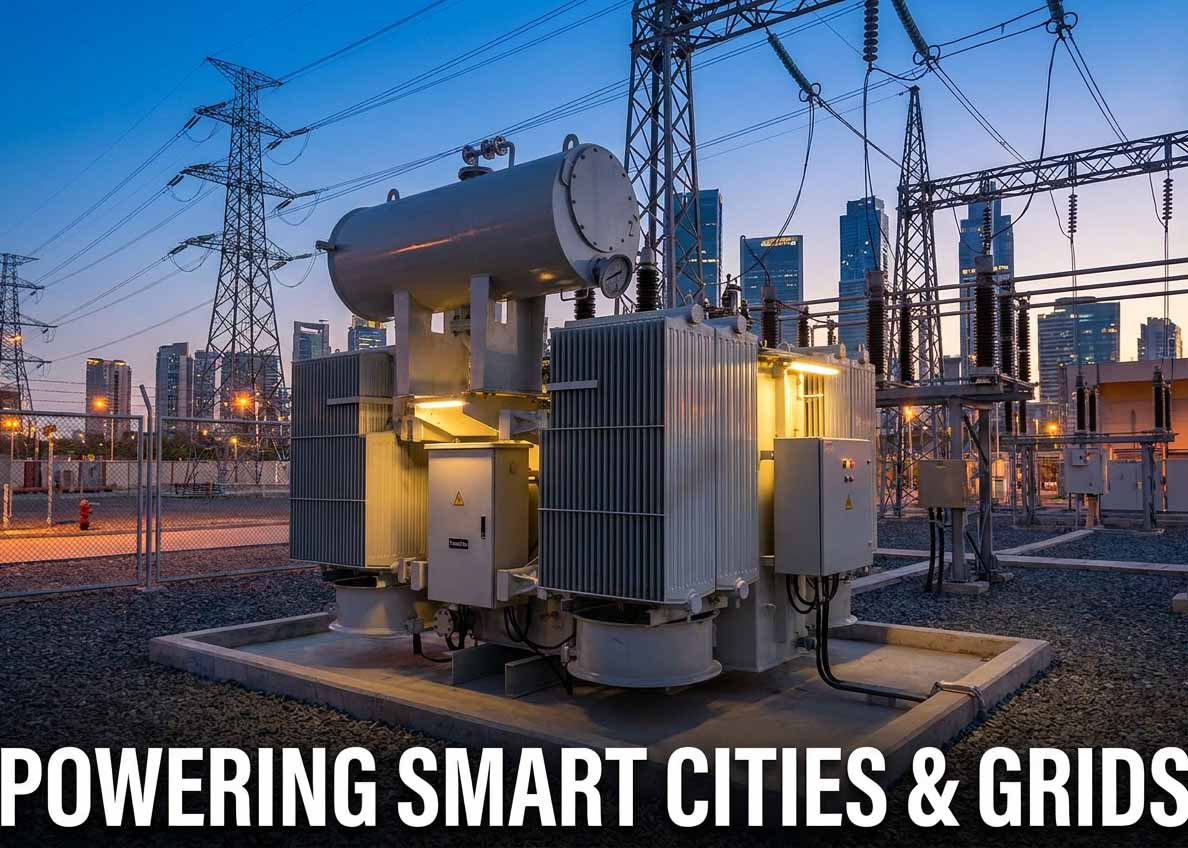

Ключевые промышленные применения масляного трансформатора

Благодаря своей высокой долговечности, высокой мощности и приспособляемости к окружающей среде масляное трансформаторное оборудование незаменимо во многих отраслях промышленности:

• Электроэнергетические предприятия и подстанции: служат в качестве первичных повышающих и понижающих трансформаторов в сетях передачи электроэнергии и распределительных подстанциях.

• Производство возобновляемой энергии: повышение эффективности преобразования энергии на солнечных фотоэлектрических фермах, наземных ветряных парках и гидроэлектростанциях.

• Объекты тяжелой промышленности: обеспечение высокопроизводительного и надежного распределения электроэнергии для сталелитейных заводов, химических перерабатывающих заводов, горнодобывающих предприятий и нефтеперерабатывающих заводов.

• Коммерческая и городская инфраструктура: непрерывное обеспечение электроэнергией с высокой нагрузкой сетей железнодорожного транспорта, коммерческих комплексов и муниципальных коммунальных предприятий.

Непреходящая роль масляного трансформатора

Масляный трансформатор остается краеугольным камнем глобальных сетей распределения и передачи электроэнергии. Сочетая высокую диэлектрическую надежность, превосходные характеристики естественного охлаждения и постоянные инновации в области экологически чистых изоляционных жидкостей, технология масляных трансформаторов продолжает обеспечивать безопасные, эффективные и долговечные решения в области электропитания для глобальных коммунальных предприятий и отраслей промышленности, стремящихся к модернизации энергосистемы.
