Что такое трансформаторное изоляционное масло?

Трансформаторное изоляционное масло служит жидкой изолирующей средой и теплоносителем , широко используемым в оборудовании электропередачи , включая трансформаторы, распределительные устройства, выпрямители, кабели и конденсаторы. Являясь специализированной жидкой средой для масляных трансформаторов , трансформаторное изоляционное масло обеспечивает превосходную изоляцию, термическую стабильность, устойчивость к окислению и электрические свойства.

Он выдерживает длительное воздействие электрических полей высокого напряжения и эффективно предотвращает внутренние неисправности, такие как искрение, разряд и взрыв, обеспечивая стабильную работу трансформатора. С ростом строительства электросетей во всем мире объемы установки трансформаторов продолжают расти, что приводит к увеличению рыночного спроса на квалифицированное трансформаторное изоляционное масло.

Четыре основных типа трансформаторного изоляционного масла

В зависимости от источника базового масла трансформаторное изоляционное масло делится на четыре основные категории: минеральное масло, растительное масло, силиконовое масло и трансформаторное масло на основе синтетического эфира.

Трансформаторное масло минеральное масло

Минеральное трансформаторное масло применяется в масляных трансформаторах уже почти 100 лет. Проверенная десятилетиями эксплуатации, она остается предпочтительной изолирующей жидкостью для силовых трансформаторов сверхвысокого и сверхвысокого напряжения .

В проектах по передаче сверхвысокого напряжения трансформаторное изоляционное масло на минеральной основе обеспечивает надежную изоляцию от тока утечки. Его выдающиеся тепловые характеристики обеспечивают эффективный термоконтроль, рассеивая большое количество тепла, выделяющегося во время работы трансформатора, и поддерживая внутреннюю температуру в безопасных рабочих диапазонах.

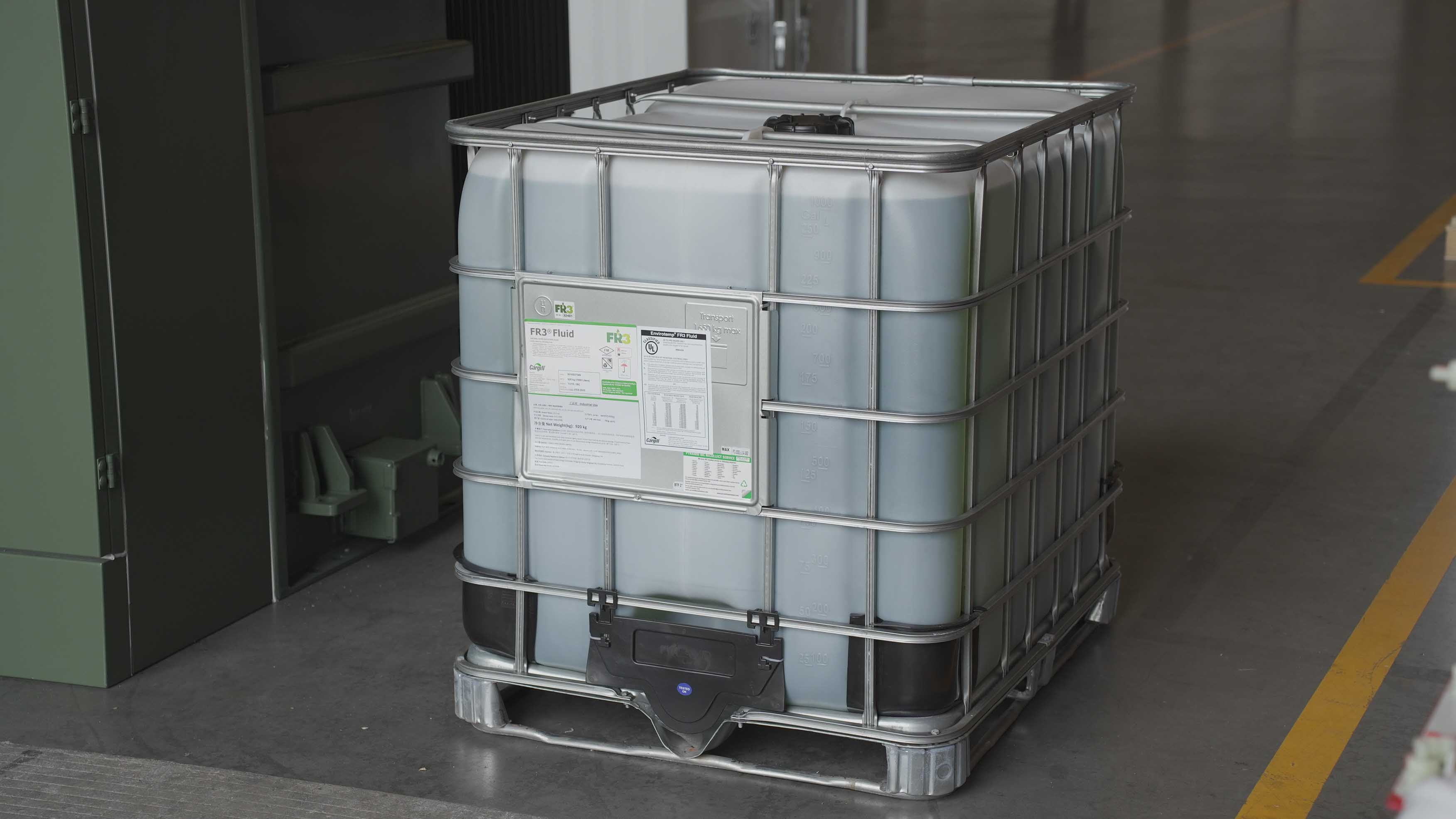

Растительное масло Трансформаторное масло

Трансформаторное масло растительное производится из натуральных масличных культур методами прессования, тонкой очистки и целенаправленной модификации. Этот вариант трансформаторного изоляционного масла обладает множеством конкурентных преимуществ:

• Более высокая точка воспламенения: повышенная огнестойкость при возникновении высокотемпературных неисправностей , снижение опасности пожара для энергетических объектов.

• Надежные электрические характеристики. Создает надежные изоляционные барьеры для компонентов, находящихся под напряжением, и снижает риск короткого замыкания .

• Возобновляемые источники сырья . Сырьевые материалы, такие как соя и рапс, широко доступны, что соответствует целям устойчивого развития .

• Биоразлагаемые свойства: в случае случайной утечки он разлагается естественным путем без длительного загрязнения почвы или воды.

Силиконовое масло Трансформаторное масло

Трансформаторное изоляционное масло силикона на основе обладает хорошей электроизоляцией, высокой температурой вспышки и низкой температурой застывания , вязкость менее чувствительна к температурным изменениям. Его обычно применяют для малогабаритных трансформаторов с номиналом ниже 35 кВ.

Однако силиконовое масло проявляет слабую стабильность при частичном разряде или воздействии электрической искры. Его изоляционные характеристики ухудшаются при повторяющихся ударах электрическим током. Таким образом, силиконовое трансформаторное масло в основном ограничивается применениями ниже 35 кВ с умеренными требованиями к рабочей температуре .

Синтетическое эфирное трансформаторное масло

Синтетическое эфирное трансформаторное изоляционное масло, изготовленное на основе полиэфирных базовых масел, отличается превосходной биоразлагаемостью. Микроорганизмы способны расщеплять его на углекислый газ и воду за короткие циклы, нанося минимальный вред окружающей среде Настоятельно рекомендуется для объектов с высокими . экологическими требованиями , таких как морские ветряные электростанции.

Помимо экологичности , трансформаторное изоляционное масло на основе синтетического эфира сочетает в себе пожаробезопасность, электроизоляцию, устойчивость к окислению и старению. Благодаря сильной молекулярной полярности оно сохраняет высокое напряжение пробоя даже в условиях высокой влажности , обеспечивая лучшую устойчивость к влаге, чем минеральное и силиконовое масло.

Ключевые функции трансформаторного изоляционного масла в масляных трансформаторах

Электрические характеристики изоляции

Изолирующая функция – это изоляционное масло между сердечником и трансформатором. Заполненный внутри изолирующих конструкций трансформатора, он физически изолирует токопроводящие части, работающие под разными потенциалами, блокирует нежелательные протекания тока и повышает общую безопасность и надежность оборудования.

Термическое охлаждение и отвод тепла

Трансформаторы выделяют значительное количество тепла во время рабочих циклов. Без эффективного отвода тепла может произойти перегрев и необратимое повреждение оборудования.

Нагретое изоляционное масло трансформатора вблизи обмоток и сердечников расширяется и поднимается вверх из-за более низкого удельного веса. После отвода тепла через радиаторы или охладители охлажденное масло опускается обратно на дно бака трансформатора, образуя непрерывную естественную циркуляцию масла. Этот циркулирующий поток непрерывно охлаждает обмотки и железные сердечники и оптимизирует условия работы трансформатора.

Антикоррозийная , антиокислительная и влагостойкая защита​

Коммерческое трансформаторное изоляционное масло содержит антиоксидантные и антикоррозийные присадки . Эти присадки уменьшают коррозию и окисление внутренних металлических компонентов и продлевают общий срок службы трансформатора. Герметичные маслонаполненные конструкции также изолируют внутренние компоненты от окружающего воздуха и предотвращают проникновение вредной влаги.
