Что такое трехфазный трансформатор?

Трехфазный трансформатор — это важнейшее электрооборудование, повышающее или понижающее напряжение трехфазного переменного тока , широко используемое в современных энергосистемах . для Варианты трехфазного трансформатора сухого типа популярны применения в пожароопасных помещениях .

Основные компоненты трехфазного трансформатора

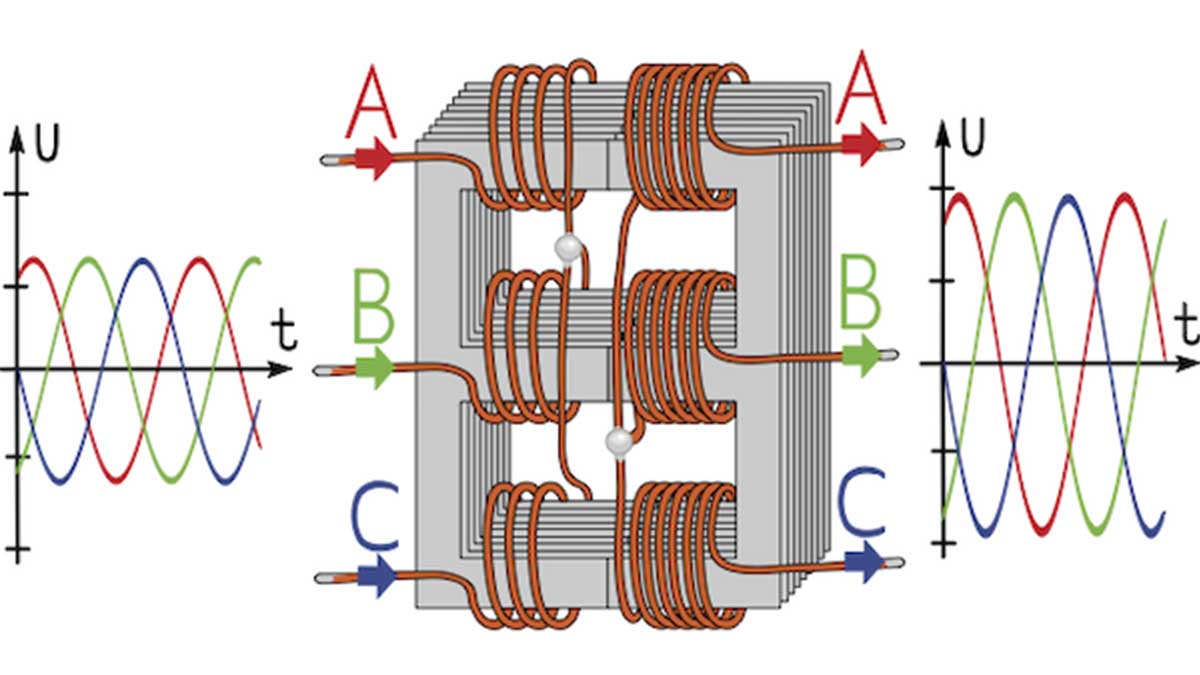

Трехфазный трансформатор с железным сердечником

Железный сердечник собран из листов кремниевой стали с высокой проницаемостью и изолирующим покрытием для минимизации потерь на вихревые токи два типа структуры ядра . Существует : тип ядра и тип оболочки . Трехфазный трансформатор имеет конструкцию сердечника, в которой обмотки окружают конечности сердечника .

Функционально железный сердечник действует как магнитная цепь, обеспечивая замкнутый путь для переменного магнитного потока. Он обеспечивает эффективную передачу магнитной энергии через обмотки для реализации взаимного преобразования электрической энергии и магнитной энергии.

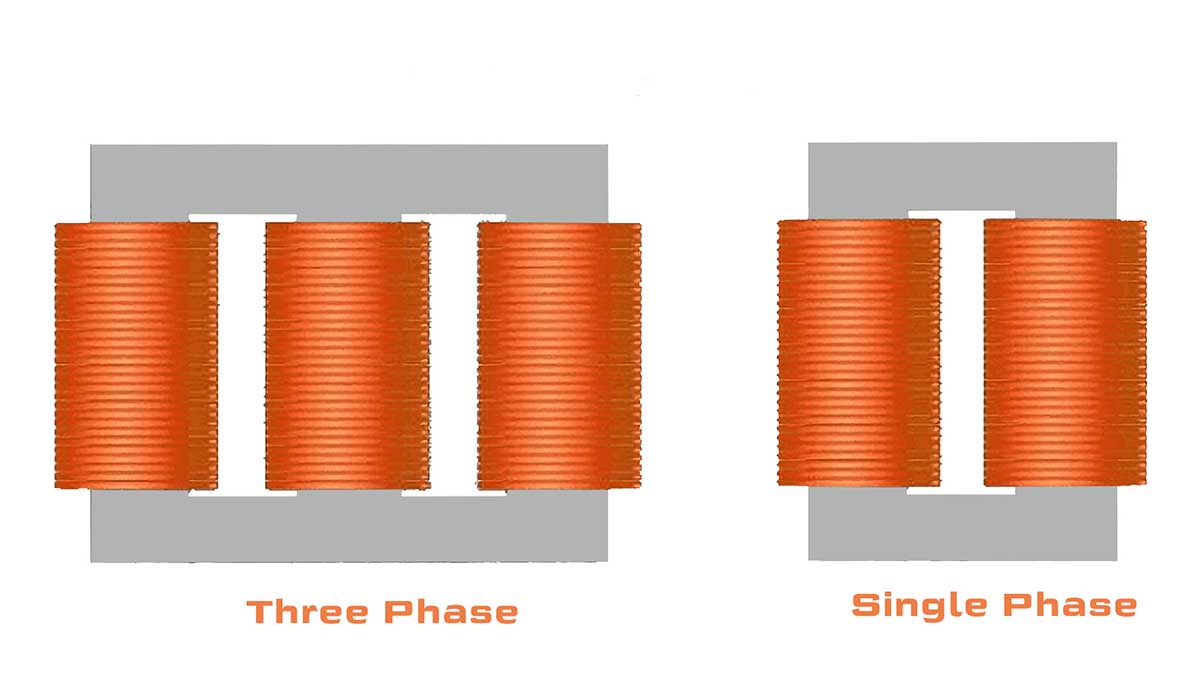

Обмотки трехфазного трансформатора

Обмотки трехфазного трансформатора наматываются медными или алюминиевыми жилами, покрытыми изолирующими слоями. Число витков и диаметры проводов различаются в зависимости от классов напряжения и требований к мощности.

Обмотки сгруппированы на первичную обмотку (подключаемую к источнику питания) и вторичную обмотку (подключаемую к нагрузкам конечного потребителя) В трехфазном . трансформаторе обмотки монтируются на плечах сердечника с двумя распространенными конфигурациями соединения: Y (звезда) и треугольник (треугольник). Различные схемы подключения обеспечивают разные коэффициенты трансформации напряжения и фазовые соотношения. В трехфазных трансформаторах сухого типа для защиты обмоток используется высококачественная эпоксидная изоляция.

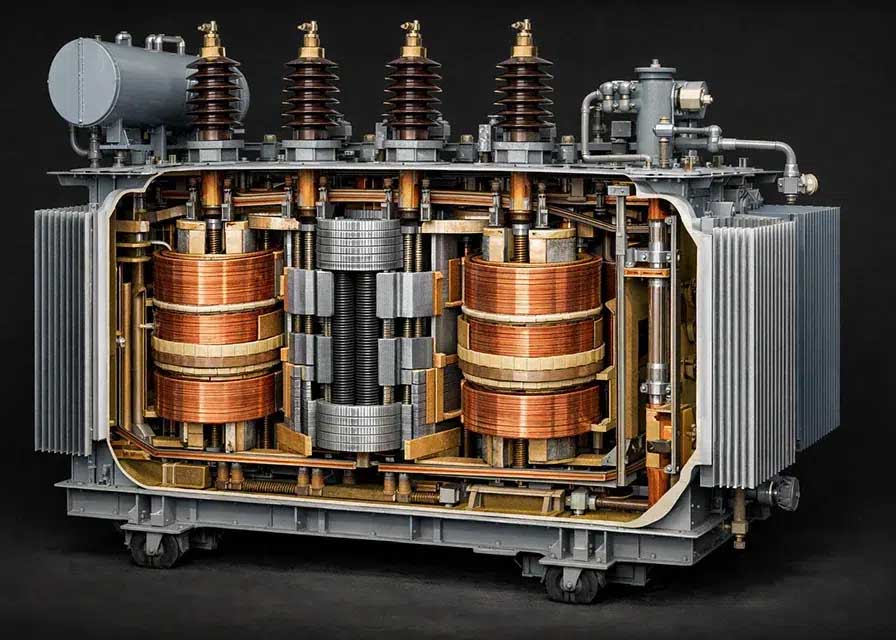

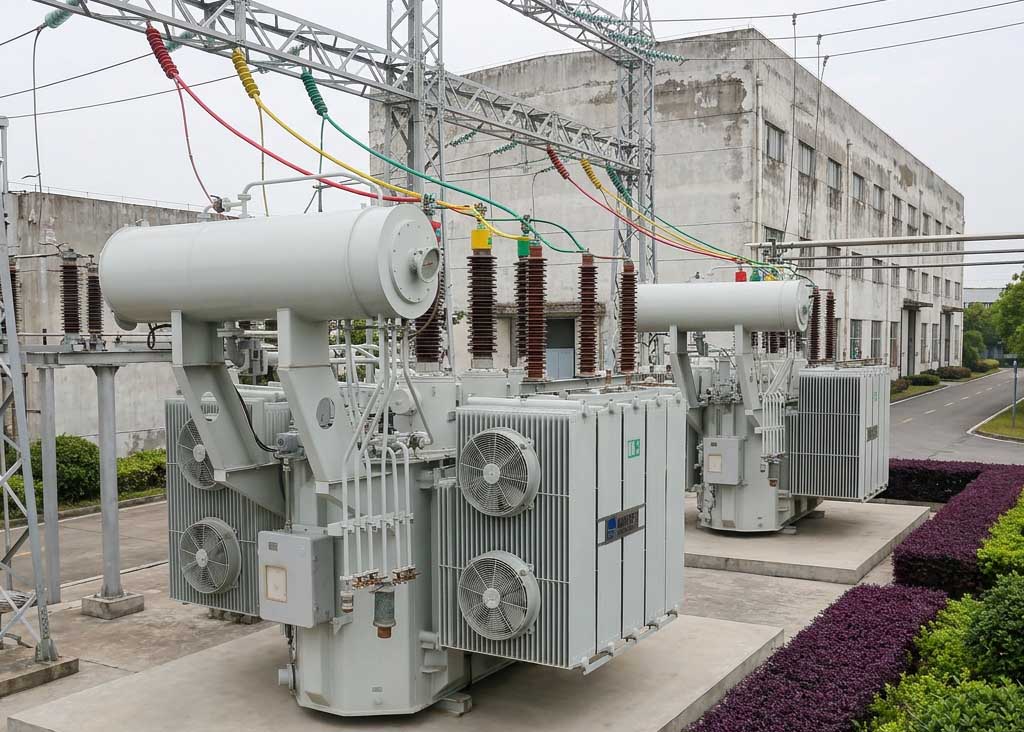

Резервуар и вспомогательные аксессуары

(Этот раздел в основном относится к моделям трехфазных масляных трансформаторов . )

• Резервуар: Изготовлен из сварных стальных пластин. Он содержит изоляционное масло трансформатора, обеспечивая изоляцию и отвод тепла от обмоток и железного сердечника.

• Трансформаторное масло: Обеспечивает изоляцию между обмотками и сердечником; передает рабочее тепло стенкам резервуара и радиаторам для выделения тепла в окружающую среду.

• Маслорасширитель (масляная подушка): установлен на верхней части бака, компенсирует расширение или сжатие объема масла, вызванное колебаниями температуры, и поддерживает надлежащий уровень масла.

• Радиатор: Трубчатые или ребристые узлы увеличивают поверхность теплообмена и ускоряют охлаждение трансформаторного масла.

• Переключатель ответвлений: регулирует количество витков обмотки для изменения коэффициента трансформации и стабилизации выходного напряжения в условиях колебаний напряжения сети или нагрузки.

• Газовое реле: установлено на трубопроводе между баком и маслорасширителем. Он активирует сигналы тревоги при незначительных внутренних неисправностях и автоматически отключает электропитание при серьезных неисправностях для защиты трехфазного трансформатора .

• Клапан давления сброса : автоматически сбрасывает избыточное внутреннее давление во избежание опасности взрыва.

Ключевые характеристики трехфазного трансформатора

Преимущества трехфазного трансформатора

• Снижение общей стоимости: трехфазный трансформатор имеет один встроенный узел с железным сердечником, что позволяет сократить потребление сырья , занимаемую площадь и трудозатраты по сравнению с группами однофазных трансформаторов .

• Компактная, хорошо сбалансированная магнитная цепь. Взаимосвязанные трехфазные магнитные пути снижают магнитное сопротивление, ток возбуждения и потери в сердечнике, улучшая общий КПД трансформатора и коэффициент мощности.

• Стабильный трехфазный баланс напряжения: Обеспечивает сбалансированный выход переменного тока, предотвращая сбои в работе нагрузки, вызванные несбалансированным трехфазным напряжением .

• Высокая эксплуатационная надежность: компактная интегрированная механическая конструкция выдерживает тяжелые механические и электромагнитные воздействия; меньшее количество точек подключения снижает риск отказа из-за плохого контакта или старения изоляции.

Недостатки трехфазного трансформатора

• Сложное обслуживание и замена. В случае выхода из строя однофазной обмотки весь трехфазный трансформатор необходимо отключить для ремонта или замены, что приводит к более длительному отключению электроэнергии по сравнению с модульными однофазными трансформаторными блоками .

• Строгие требования к межфазной изоляции: Трехфазные обмотки располагаются на одной колонне с сердечником с ограниченным расстоянием. Изоляционные материалы премиум-класса и сложная конструкция конструкции являются обязательными, чтобы избежать межфазных коротких замыканий , повышающих сложность производства и расходы, связанные с изоляцией .

• Уязвимость к перенапряжению: грозовые перенапряжения и коммутационные перенапряжения могут повредить внутреннюю изоляцию. Пробой из серьезному повреждению и трудновосстанавливаемым - за перенапряжения обычно приводит к отказам трехфазного трансформатора .
