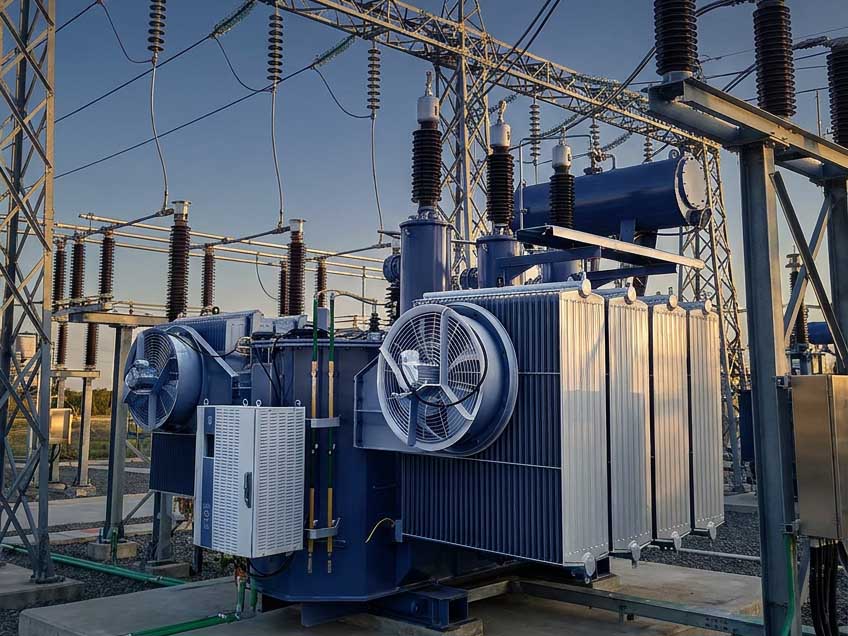

Что такое распределительный трансформатор и как он работает?

Распределительный трансформатор — это важное статическое электрическое устройство, предназначенное для передачи электрической энергии между двумя или более цепями посредством закона электромагнитной индукции Фарадея. Основная функция распределительного трансформатора — преобразование напряжения переменного тока (AC), повышение напряжения для передачи на большие расстояния или понижение его до безопасного уровня для промышленного, коммерческого и бытового потребления. Помимо преобразования напряжения, силовой распределительный трансформатор обеспечивает ключевые эксплуатационные возможности, включая преобразование тока, согласование импеданса, изоляцию цепи и регулирование напряжения.

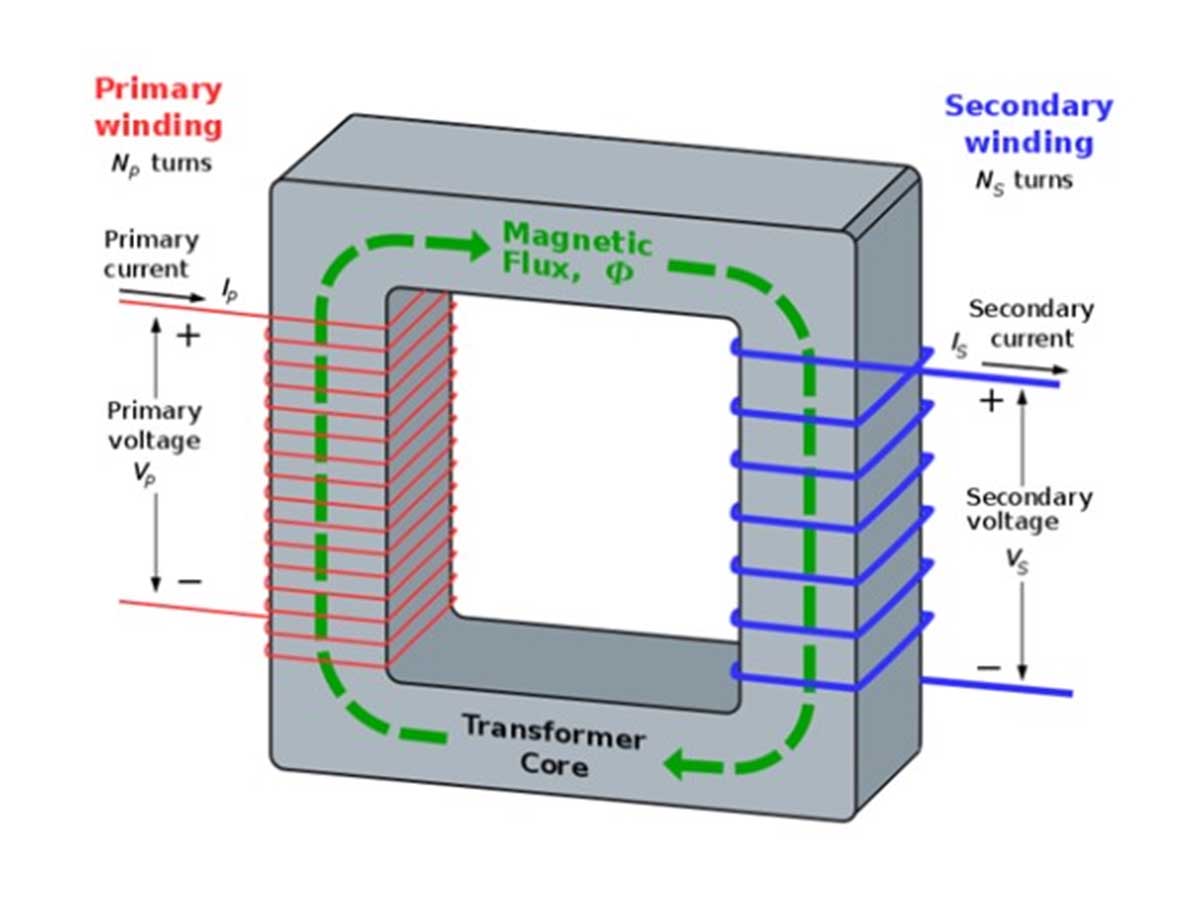

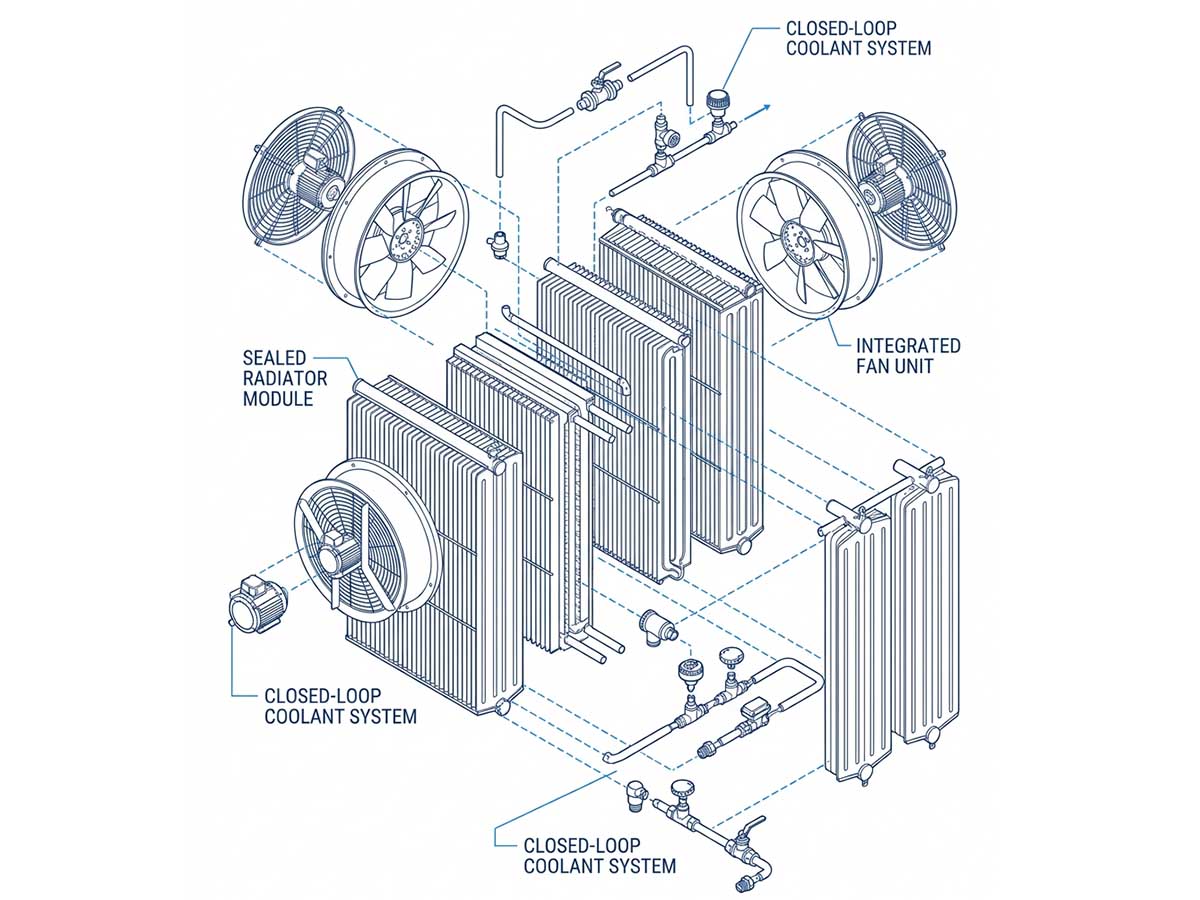

Первичная структурная архитектура силового распределительного трансформатора состоит из трех основных компонентов:

• Первичная катушка (входная обмотка): подключена к входному источнику переменного тока для создания магнитного поля.

• Вторичная катушка (выходная обмотка): подает преобразованное переменное напряжение на подключенную нагрузку или электрическую сеть.

• Магнитный железный сердечник: обеспечивает путь магнитного потока с низким сопротивлением между первичной и вторичной обмотками.

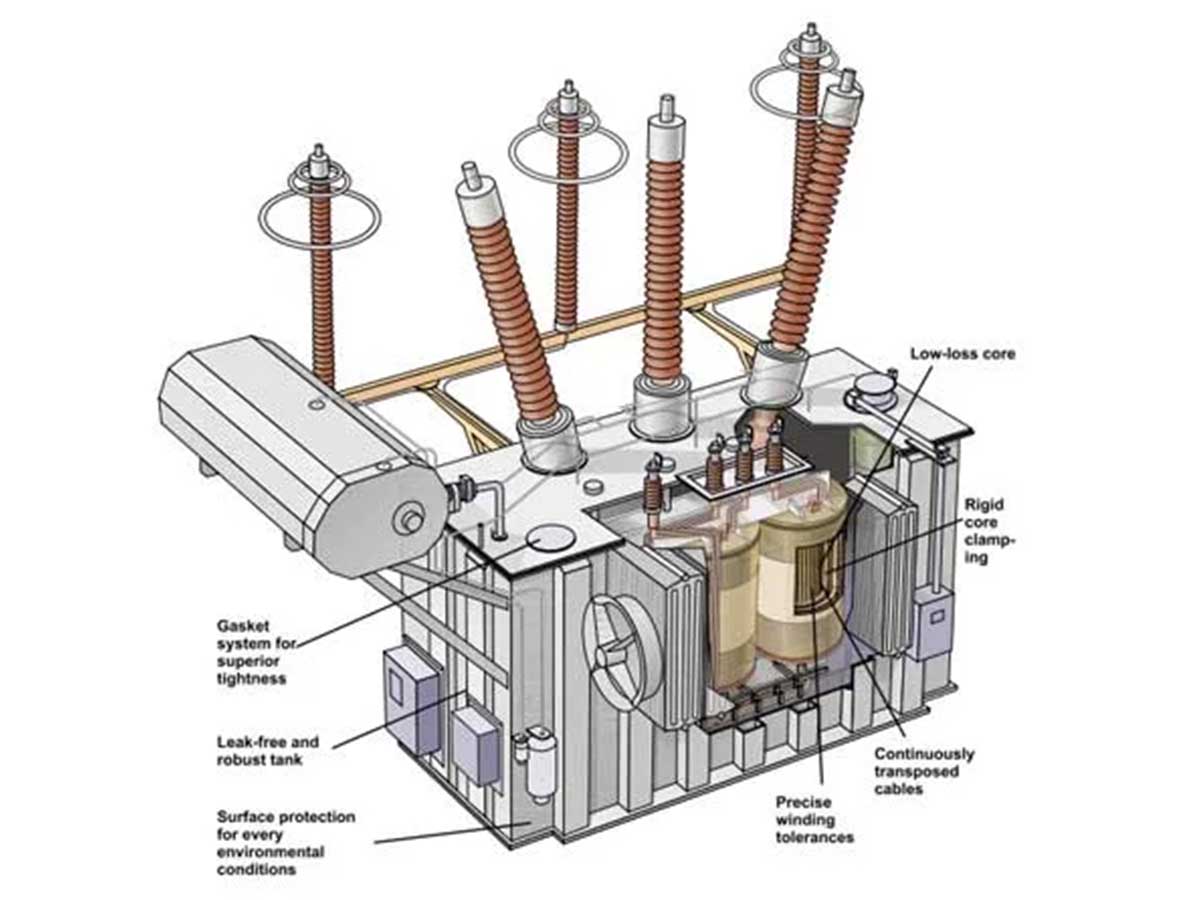

Конструкция сердечника и структурный расчет силового распределительного трансформатора

Чтобы обеспечить высокую энергоэффективность и минимизировать потери в магнитном поле, внутренняя сборка силового распределительного трансформатора изготовлена ​​из прецизионных материалов:

• Ламинированный сердечник из кремниевой стали. Железный сердечник силового распределительного трансформатора изготавливается путем укладки тонких изолированных пластин из кремниевой стали (часто имеющих геометрию замкнутого кольца, оболочки или E-образного сердечника). Эта ламинированная структура значительно снижает внутренние потери на вихревые токи и гистерезисное рассеивание тепла, одновременно концентрируя переменный магнитный поток внутри магнитной цепи.

• Обмотки изолированного провода: как первичная, так и вторичная катушки намотаны изолированными медными или алюминиевыми проводниками. Конкретное количество витков обмотки на каждой катушке напрямую определяет соотношение шагов входного и выходного напряжения.

• Сохранение частоты: во время работы силовой распределительный трансформатор изменяет величины напряжения и тока, сохраняя при этом точную исходную частоту входного переменного тока.

Принцип работы: как силовой распределительный трансформатор меняет напряжение

Основная работа силового распределительного трансформатора полностью основана на динамической электромагнитной индукции:

Генерация переменного магнитного поля

Когда источник переменного тока (AC) подключается к первичной обмотке распределительного трансформатора, он создает постоянно меняющееся магнитное поле. Благодаря высокой магнитной проницаемости сердечника из кремниевой стали эти силовые линии магнитного поля эффективно проходят через вторичную катушку.

Электродвижущая сила (ЭДС) Индукция

Поскольку переменный магнитный поток связан со вторичной катушкой, он индуцирует электродвижущую силу (напряжение) на клеммах вторичной обмотки в соответствии с законами электромагнитной индукции. При подключении внешней нагрузки течет индуцированный вторичный ток, обеспечивая плавную передачу электрической энергии от первичной стороны к вторичной.

Правило коэффициента трансформации (уравнение преобразования напряжения)

Точное выходное напряжение, вырабатываемое силовым распределительным трансформатором, напрямую определяется соотношением витков между первичной и вторичной катушками.

• Понижающее преобразование: если вторичная катушка имеет меньше витков, чем первичная, выходное напряжение уменьшается (идеально подходит для окончательной подачи электроэнергии потребителям).

• Повышающее преобразование: если вторичная катушка имеет больше витков, чем первичная, выходное напряжение увеличивается (идеально подходит для передачи энергии высокого напряжения).

Почему постоянный ток (DC) нельзя использовать в распределительном трансформаторе

Стандартный распределительный трансформатор требует для работы переменного тока (AC) и не может работать с постоянным постоянным током (DC) по нескольким фундаментальным причинам:

• Ограничение постоянного магнитного поля: подключение постоянного напряжения к первичной катушке создает постоянное, неизменяющееся магнитное поле внутри железного сердечника. Поскольку закон индукции Фарадея требует изменения магнитного потока для создания напряжения, источник постоянного постоянного тока создает нулевое постоянное выходное напряжение на вторичной обмотке.

• Исключение, связанное с колебаниями постоянного тока: если распределительный трансформатор получает постоянный ток постоянно меняющейся величины, изменяющийся магнитный поток вызовет временное выходное напряжение во вторичной катушке. Однако устойчивая мощность постоянного тока не может обеспечить устойчивое и эффективное преобразование или передачу электрической энергии.
