Каковы методы охлаждения силового трансформатора?

Методы охлаждения силовых трансформаторов: подробное объяснение

Силовые трансформаторы являются важными компонентами электроэнергетических систем, и каждый силовой трансформатор во время работы выделяет тепло. Чтобы обеспечить эффективную и безопасную работу, для рассеивания этого тепла используется ряд методов охлаждения. Выбор метода охлаждения зависит от таких факторов, как размер силового трансформатора, его номинал и конкретное применение. Ниже приводится подробное объяснение распространенных методов охлаждения, применяемых к силовому трансформатору, их работы, а также их преимуществ и ограничений.

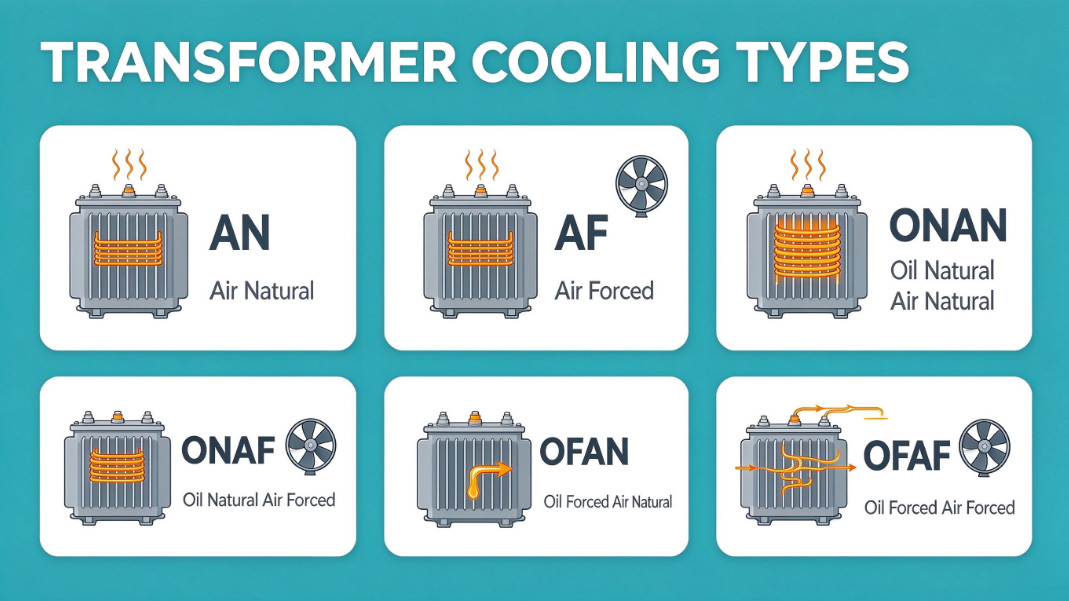

Распространенные методы охлаждения, используемые в силовом трансформаторе

Трансформатор естественного воздушного охлаждения (AN)

• Процесс: Тепло силового трансформатора рассеивается за счет естественной конвекции воздуха. Внешняя поверхность и все прикрепленные радиаторы подвергаются воздействию окружающего воздуха; тепло от сердечника и обмоток передается баку и радиаторам, которые отдают его в воздух.

• Достоинства: Просто, экономично и надежно.

• Ограничения: Ограниченная охлаждающая способность, восприимчивость к изменениям температуры окружающей среды.

Трансформатор принудительного воздушного охлаждения (AF)

• Процесс: вентиляторы нагнетают прохладный воздух над поверхностью силового трансформатора, увеличивая скорость теплопередачи и повышая охлаждающую способность по сравнению с естественным воздушным охлаждением.

• Преимущества: Улучшенная охлаждающая способность; может выдерживать более высокие нагрузки.

• Ограничения: Требуется дополнительное оборудование (вентиляторы), повышенный уровень шума.

Масляный с самоохлаждением (ОНАН) трансформатор

• Процесс: Силовой трансформатор погружен в масло, которое действует как изолирующая, так и охлаждающая среда. Тепло передается маслу, которое естественным образом циркулирует в резервуаре и выделяет тепло через стенки резервуара.

• Преимущества: Хорошая изоляция, высокая диэлектрическая прочность, эффективный отвод тепла.

• Ограничения: Требуется регулярное техническое обслуживание масла, возможны утечки масла.




Масляный трансформатор с принудительным воздушным охлаждением (ONAF)

• Процесс: Сочетает масляную иммерсию с принудительной подачей воздуха. Вентиляторы нагнетают воздух над резервуаром, увеличивая передачу тепла от масла к воздуху.

• Преимущества: Улучшенная охлаждающая способность по сравнению с ONAN, выдерживает более высокие нагрузки.

• Ограничения: Требуются дополнительные вентиляторы, повышенный шум.

Трансформатор с принудительной циркуляцией масла и воздушным охлаждением (OFAF)

• Процесс: Масло прокачивается через силовой трансформатор и внешний маслоохладитель; вентиляторы охлаждают масло, которое затем возвращается обратно.

• Преимущества: Высокая охлаждающая способность, подходит для мощных трансформаторов.

• Ограничения: Требуется сложное оборудование (насосы, маслоохладители, вентиляторы).

Трансформатор с водяным охлаждением и принудительной циркуляцией масла (OFWF)

• Процесс: аналогичен OFAF, но вместо воздуха для охлаждения масла во внешнем охладителе используется вода.

• Преимущества: Очень высокая охлаждающая способность, подходит для очень больших силовых трансформаторов.

• Ограничения: Требуется источник воды, риск загрязнения воды.

Факторы, влияющие на выбор способа охлаждения силового трансформатора

• Размер и номинал силового трансформатора: более крупные устройства обычно требуют более сложного охлаждения.

• Температура окружающей среды: высокие температуры окружающей среды могут потребовать более эффективного охлаждения.

• Условия нагрузки: частые перегрузки могут потребовать использования метода охлаждения с более высокой перегрузочной способностью.

• Место установки: установка внутри или снаружи влияет на выбор метода охлаждения.

Дополнительные соображения по охлаждению силового трансформатора

• Силовые трансформаторы сухого типа: не используют масло; они могут использовать воздушное охлаждение или пропитку под давлением в вакууме.

• Специальные методы охлаждения: для особых случаев применения можно использовать прямое водяное или гелиевое охлаждение.

Соответствующие условия силового трансформатора при охлаждении

• Нагрузочная способность: максимальная нагрузка, которую силовой трансформатор может выдержать в определенных условиях.

• Тепловыделение: процесс отвода тепла от силового трансформатора.

• Изоляционная среда: материал, используемый для предотвращения электрического пробоя внутри силового трансформатора.
