Понимание основных особенностей трехфазного трансформатора сухого типа

Трехфазный трансформатор сухого типа представляет собой специализированный распределитель электроэнергии, отличающийся безмасляной конструкцией, в которой магнитный сердечник и сборки обмоток полностью изолированы, не погружены в изолирующее масло. Трехфазный сухой трансформатор, разработанный с учетом требований безопасности и защиты окружающей среды, обеспечивает эффективное регулирование напряжения и надежную гальваническую изоляцию, что делает его предпочтительным выбором для внутренних подстанций, коммерческих комплексов и промышленных предприятий.

Способы охлаждения и изоляция из эпоксидной смолы в трехфазном трансформаторе сухого типа

Механизмы оперативного охлаждения

Трехфазный трансформатор сухого типа в основном использует два метода отвода тепла для поддержания безопасной рабочей температуры:

• Естественное воздушное охлаждение (AN): при нормальной номинальной мощности тепловое тепло естественным образом рассеивается в окружающий воздух посредством конвекции. Это обеспечивает непрерывную работу без необходимости использования дополнительного механического охлаждающего оборудования.

• Принудительное воздушное охлаждение (AF). Когда температура окружающей среды или рабочая температура достигает повышенного уровня (обычно 80°C), датчики контроля температуры автоматически включают вентиляторы принудительного воздушного охлаждения. Этот принудительный воздушный поток значительно повышает эффективность рассеивания тепла, позволяя трехфазному сухому трансформатору выдерживать более высокие перегрузочные способности или работать в условиях чрезвычайно высоких температур.

Передовые изоляционные системы

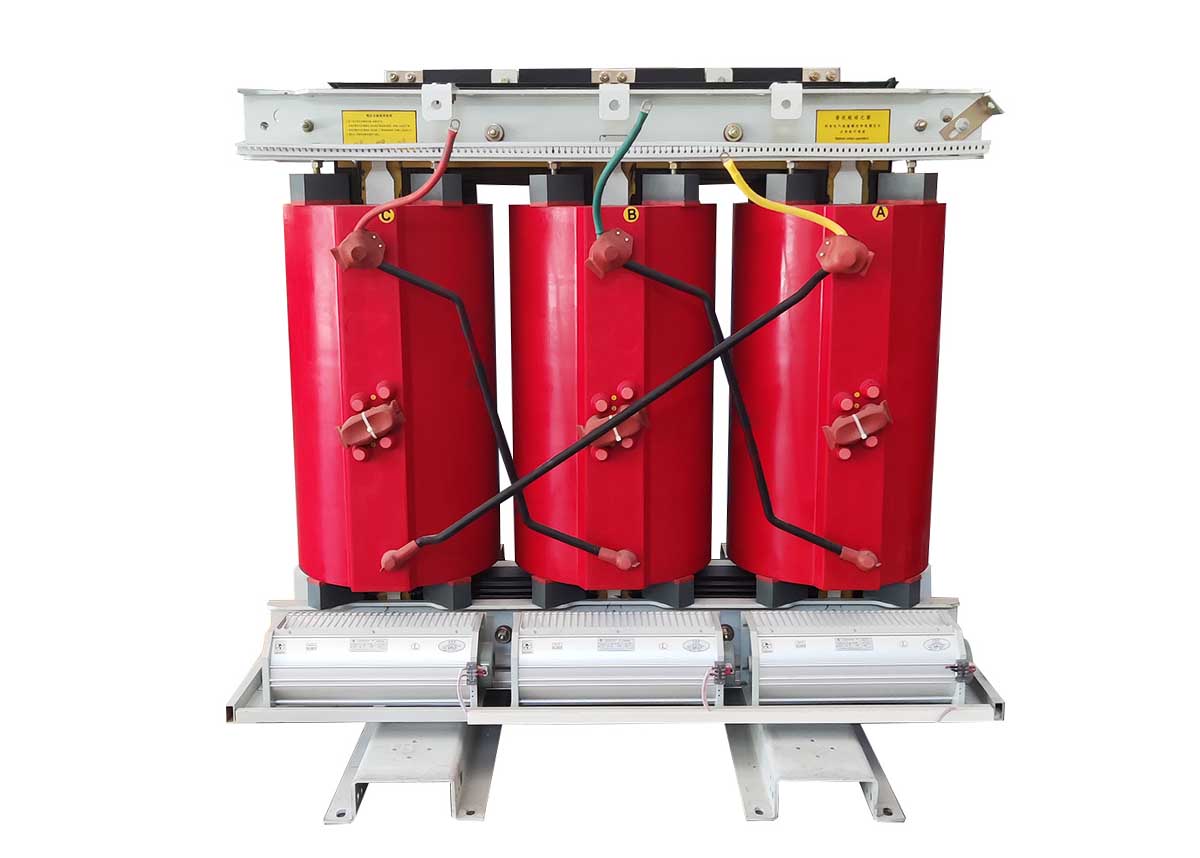

Для обеспечения высокой диэлектрической прочности без использования легковоспламеняющихся жидких охлаждающих жидкостей в трехфазном трансформаторе сухого типа используются современные составы эпоксидных смол. Общие производственные процессы включают в себя:

• Вакуумное литье с эпоксидными кварцево-песчаными смесями.

• Дифференциальное вакуумное литье, армированное бесщелочным стекловолокном.

• Намотка из бесщелочного стекловолокна, пропитанная специализированными смолами.

Ключевые преимущества и ограничения трехфазного трансформатора сухого типа

Ключевые преимущества

• Высокая эксплуатационная безопасность: трехфазный трансформатор сухого типа не содержит легковоспламеняющегося трансформаторного масла и существенно исключает опасность пожара или взрыва. Его высокая диэлектрическая изоляция эффективно предотвращает утечку тока и короткое замыкание.

• Экологичность: полное отсутствие жидких охлаждающих жидкостей предотвращает разливы токсичного масла и загрязнение окружающей среды.

• Энергоэффективность. Трехфазный трансформатор сухого типа, оснащенный сердечниками из кремнистой стали с низкими потерями и оптимизированной структурой обмоток, снижает потребление энергии и снижает эксплуатационные расходы. Высокий

• Надежность системы. Трехфазный трансформатор сухого типа, изготовленный из прочных эпоксидных материалов и с использованием точных производственных процессов, обеспечивает низкий уровень отказов и длительный срок службы в нормальных условиях.

Эксплуатационные ограничения

• Чувствительность к влаге и пыли. По сравнению с жидкостными трансформаторами трехфазный трансформатор сухого типа имеет более низкую собственную защиту от сильной пыли или высокой влажности, что часто требует защитных кожухов или специальных распределительных шкафов.

• Применение внутри помещений. Развертывание трехфазного сухого трансформатора вне помещения требует специальных защищенных от атмосферных воздействий корпусов и улучшенного управления вентиляцией для защиты внутренней изоляции.

• Стоимость специализированной изоляции: использование высококачественных эпоксидных смол с превосходной теплопроводностью увеличивает первоначальные производственные накладные расходы.

• Сложность замены обмотки. Локальный ремонт катушки может быть затруднен, если обмотка имеет серьезные физические повреждения, часто требующие полной замены модуля катушки.
