Материал сердечника трансформатора: почему предпочтителен лист из кремнистой стали

Существует множество магнитопроводящих веществ, включая сплавы на основе титана , сплавы на основе меди и титанат железа-стронция. Хотя эти материалы обладают приличной магнитной проводимостью, лист кремнистой стали остается доминирующим материалом сердечника трансформатора для оборудования силовых трансформаторов .

Почему лист из кремниевой стали становится предпочтительным материалом для сердечника трансформатора?

Кремниевая сталь обладает рядом преимуществ, которые делают ее идеальным материалом для сердечника трансформатора:

• Высокая магнитная проницаемость: обеспечивает плавные замкнутые пути магнитного потока для обмоток трансформатора.

• Низкие потери в сердечнике: по сравнению с альтернативными магнитными материалами кремниевая сталь обеспечивает гораздо меньшие потери в железе при работе Его превосходные характеристики гистерезиса обеспечивают быструю реакцию магнитного в переменном магнитном поле . домена , значительно сокращая потери на гистерезис.

• Хорошая коррозионная стойкость: сохраняет стабильные характеристики в различных химических условиях окружающей среды.

• Экономичность : хотя лист кремнистой стали имеет умеренную закупочную цену, его длительный срок службы обеспечивает выдающуюся общую экономическую эффективность .

• Достаточная механическая прочность: обеспечивает надежную механическую поддержку обмоток трансформатора и других внутренних узлов.

Почему кремниевую сталь перерабатывают в тонкие листы для сердечников трансформаторов?

Твердые толстые блоки из кремнистой стали вызывают серьезные потери на вихревые токи под действием переменного магнитного потока. Когда кремниевая сталь изготавливается из тонких изолированных листов в качестве материала сердечника трансформатора, потери на вихревые токи могут быть значительно уменьшены.

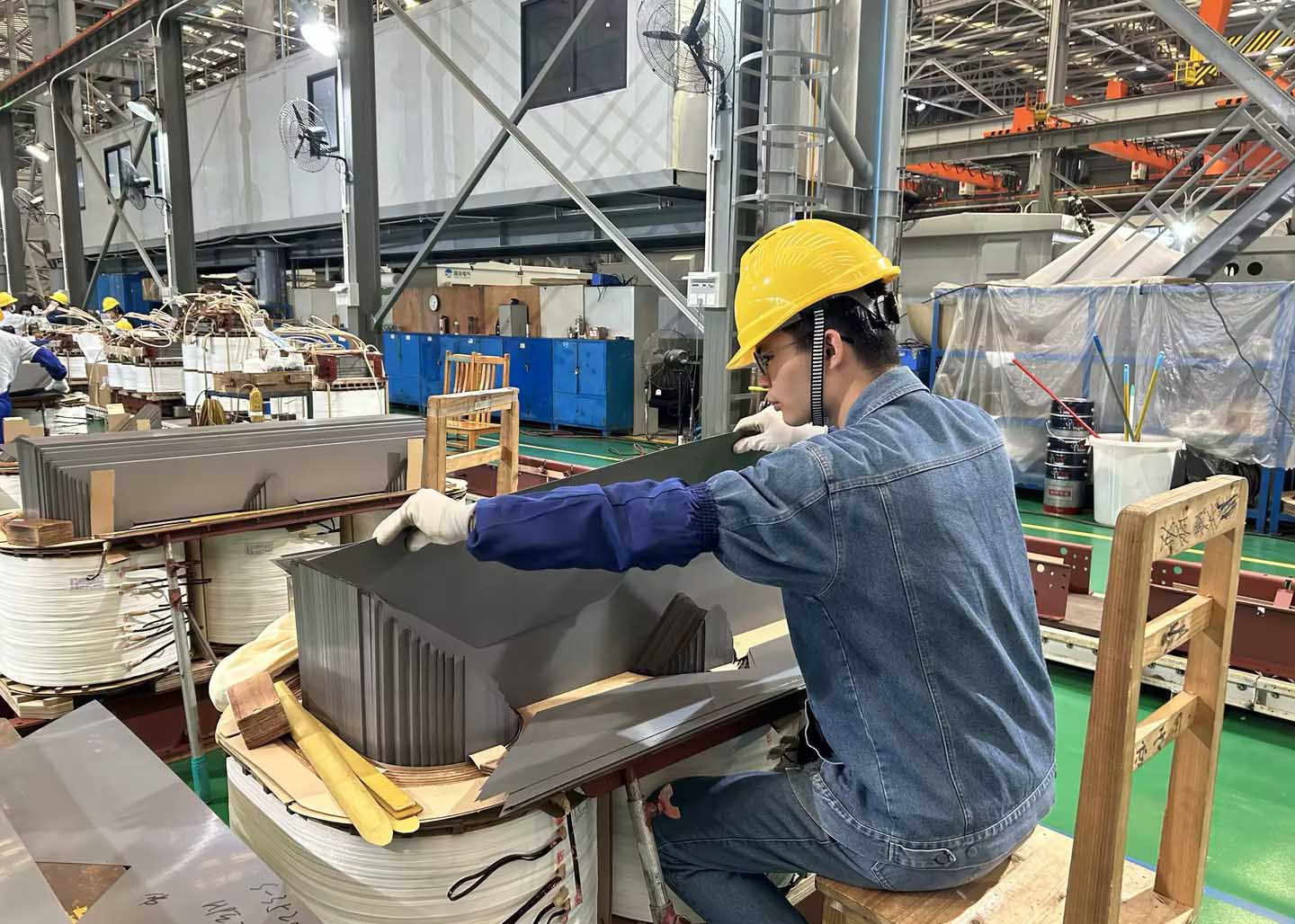

Железный сердечник трансформатора собирается путем укладки взаимно изолированных листов кремнистой стали. Каждая тонкая пластина ограничивает поперечное сечение , доступное для циркуляции вихревых токов , повышая электрическое сопротивление вдоль путей вихревых токов и подавляя потери энергии от вихревых токов.

Ламинированная обработка также обеспечивает гибкость производства. Производители могут выбирать качественные листы из необработанной кремнистой стали, выполнять точную резку в соответствии с проектными требованиями и строго контролировать толщину и плоскостность. Этот процесс экономит расход сырья , снижает себестоимость производства и повышает надежность трансформатора.

Основные классификации листов из кремнистой стали

Классификация по производственному процессу

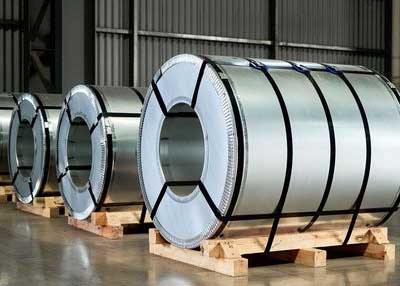

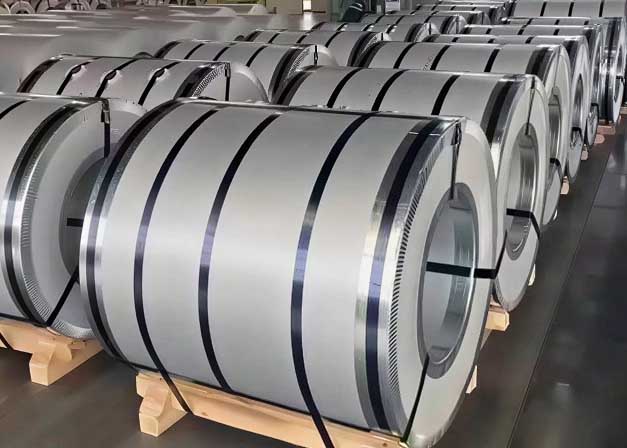

• Холоднокатаный лист кремнистой стали : прокатывается в условиях комнатной температуры . Он имеет гладкую поверхность, отсутствие трещин, равномерную плотность и стабильные магнитные свойства. По содержанию кремния его можно разделить на обычный тип и тип с высоким содержанием кремния.

• Горячекатаный лист кремнистой стали: производится методом высокотемпературной прокатки . Он стоит дешевле, чем холоднокатаные сорта , но имеет худшее качество поверхности и немного худшие магнитные характеристики. себя обычные, высококремниевые Он включает в и сверхвысококремниевые варианты .

Классификация по направлению намагничивания

• Холоднокатаный лист из неориентированной кремнистой стали: одна широко распространенная марка материала сердечника трансформатора Он обеспечивает высокую проницаемость и низкие магнитные потери и подходит для . малогабаритных силовых трансформаторов и катушек индуктивности.

• Холоднокатаный лист из ориентированной кремнистой стали: при производстве зерна выравниваются Направление его намагничивания соответствует путям магнитного потока сердечника, по направлению. что позволяет снизить потери в железе и магнитные потери. Он широко используется для мощных трансформаторов и электродвигателей.

• Горячекатаный ориентированный лист кремнистой стали: сорт премиум-класса для высокотехнологичного оборудования энергетической промышленности , такого как трансформаторы большой мощности и преобразователи частоты, обеспечивающий превосходные магнитные характеристики и более высокий КПД сердечника.

Классификация по форме

Листы из кремнистой стали доступны в типах EI , UI , C , квадратной рамке и других формах. Листы из кремниевой стали квадратной с рамой обычно используются для трансформаторов большой мощности благодаря надежной изоляции, благоприятному отводу тепла и короткой магнитной цепи.

Классификация по изоляционной обработке

• Кованый (черный лист): обработан при высокой температуре для образования на поверхности оксидной пленки для улучшения изоляционных характеристик.

• Некованый (белый лист): сохраняет первоначальную гладкую поверхность без обработки оксидной пленкой .

Другой дополнительный материал сердечника трансформатора

Листы из кремнистой стали остаются наиболее широко используемым материалом для сердечников трансформаторов. Альтернативные материалы сердцевины доступны, но ограничены сложными производственными процессами и более высокой стоимостью. Например, в специальных сердечниках трансформаторов сухого типа используются модифицированные материалы для конкретных рабочих сценариев.
