Производитель масляных трансформаторов высокого напряжения: Контрольный список заводской квалификации

Руководство по зарубежным закупкам и заводской проверке масляных высоковольтных трансформаторов

В условиях ускоряющегося глобального энергетического перехода и постоянного роста промышленной электрической нагрузки высоковольтные силовые трансформаторы , как основной узел сети передачи и распределения электроэнергии, не могут позволить себе никаких компромиссов в своей стабильности и безопасности. Каким образом зарубежные покупатели и EPC-подрядчики, столкнувшись с многочисленными производителями трансформаторов на рынке, могут создать стандартизированную и строгую систему оценки поставщиков?

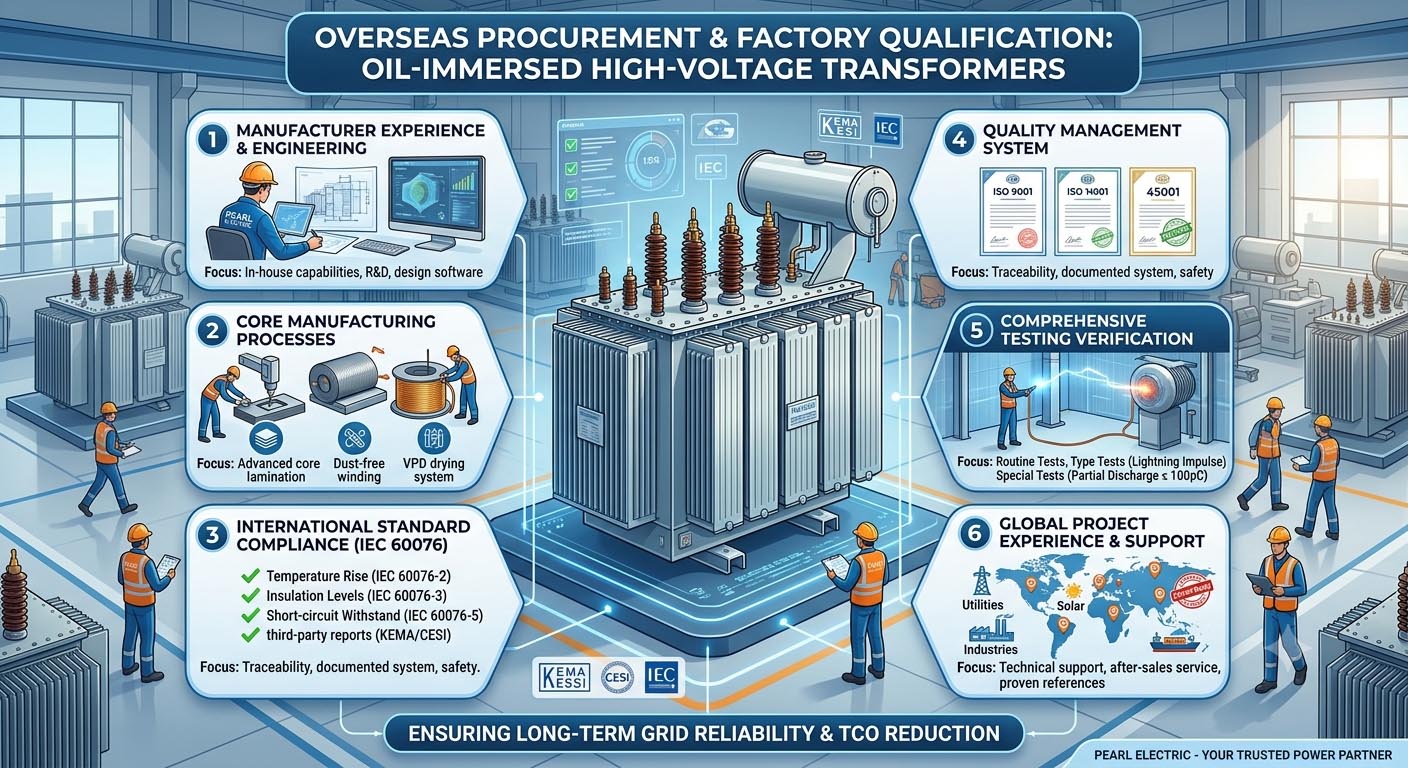

В этой статье, основанной на профессиональном производственном опыте компании Pearl Electric, представлен подробный «Контрольный список для заводской проверки масляных высоковольтных трансформаторов» по ​​трем основным направлениям: позиционирование бренда, соответствие международным стандартам IEC и ключевые испытания.

Проверка опыта производителя и технических возможностей

Настоящий производитель трансформаторов должен обладать всеми собственными возможностями, а не сильно полагаться на аутсорсинг. Оценка возможностей На первом этапе проверки отличным производителям высоковольтных трансформаторов не только нужны базовые сборочные линии, но также необходимы глубокие знания инженерного проектирования и возможности индивидуального обслуживания.

1. Возможности НИОКР и профессиональной настройки.

Высоковольтные трансформаторы (обычно относятся к 110 кВ/220 кВ и выше) часто настраиваются в соответствии с конкретными условиями проекта, такими как прибрежные районы с высоким содержанием соляного тумана, высокогорные районы или экстремальные промышленные нагрузки. Оценка должна быть сосредоточена на проверке наличия у их команды разработчиков программного обеспечения для расчета электромагнитного поля, анализа напряжений и моделирования теплопроводности.

2. Основные производственные процессы и среда цеха

Процесс ламинирования сердцевины: проверьте, используются ли холоднокатаные листы кремнистой стали с ориентированной зернистой структурой с высокой проницаемостью и низкими потерями, а также доступна ли полностью автоматизированная линия резки для обеспечения точности ламинирования и контроля потерь на холостом ходу (P ₀).

Цех изоляции обмоток: Намотку катушек высоковольтных трансформаторов необходимо производить в закрытом цехе с постоянной температурой, влажностью и отсутствием пыли. Частицы пыли могут легко стать скрытой опасностью частичного разряда во время будущей эксплуатации.

Процесс сушки трансформатора: проверьте, установлена ​​ли усовершенствованная система сушки паровой фазы (VPD). По сравнению с традиционной длительной сушкой горячим воздухом, VPD может строго контролировать внутреннюю влажность компонентов изоляции до уровня ≤0,5%, что значительно увеличивает срок службы изоляции.

Заводской контрольный список (часть первая): производство и местоположение

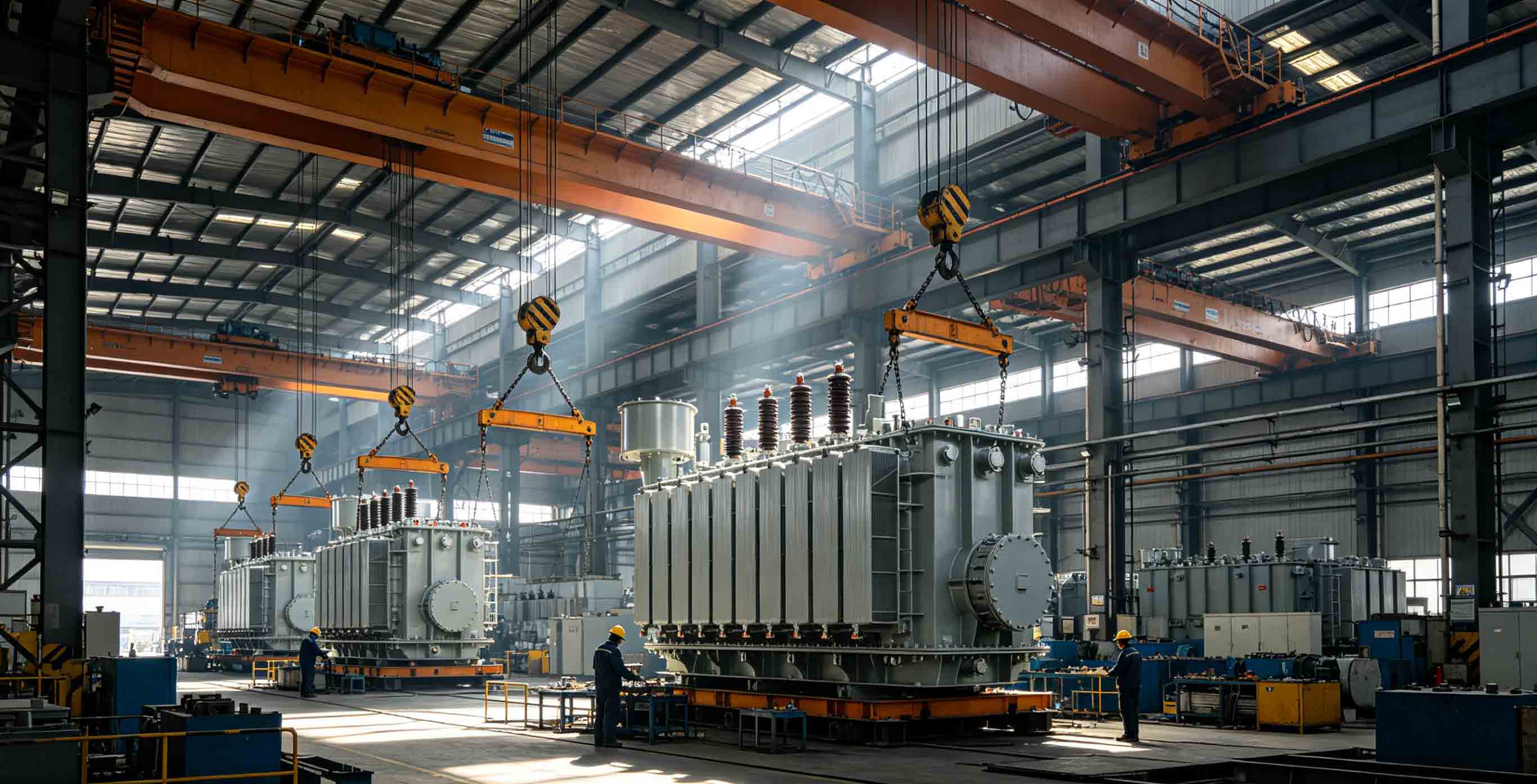

Производитель владеет собственным заводом тяжелой промышленности и располагает краном для подъема больших трансформаторов.

В цехах обмотки и изоляции ведется независимый учет очистки воздуха, контроля температуры и влажности.

Ключевое технологическое оборудование (такое как система паровой сушки и полностью автоматизированная машина для резки листов кремнистой стали) является собственностью производителя, а не передано на аутсорсинг.

Как признанный производитель масляных трансформаторов, Pearl Electric обеспечивает полностью интегрированное производство силовых трансформаторов до классов сверхвысокого напряжения для обслуживания подстанций, проектов возобновляемой энергетики, промышленных предприятий и инфраструктурных проектов по всему миру.

Строгая проверка соответствия международным стандартам

Соблюдение стандартов является ключом к выходу на международный рынок. Для масляных высоковольтных трансформаторов наиболее широко используемой и авторитетной системой стандартов в мире является IEC 60076 (серия стандартов для силовых трансформаторов). Проверка соответствия требует постатейного сравнения с требованиями каждого раздела:

1. Пределы повышения температуры (IEC 60076-2): При номинальной нагрузке повышение температуры обмоток, сердечника и изоляционного масла трансформатора должно соответствовать стандарту. Например, для изоляционных материалов класса А при определенных температурах окружающей среды среднее повышение температуры обмоток обычно не должно превышать 65 К, а повышение температуры верхнего слоя масла не должно превышать 60 К. Изготовитель должен предоставить соответствующие проверочные расчеты конструкции.

2. Уровни изоляции и диэлектрические испытания (IEC 60076-3). В этом разделе указано выдерживаемое напряжение, которое трансформатор должен выдерживать при каждом уровне напряжения. В процессе проверки необходимо проверить, полностью ли соответствуют параметры выдерживаемого напряжения грозового импульса (BIL) и выдерживаемого напряжения промышленной частоты (ACSD/ACLD) трансформатора требованиям защиты от перенапряжения местной электросети.

3. Устойчивость к короткому замыканию (IEC 60076-5). При возникновении короткого замыкания во внешней электросети обмотки трансформатора подвергаются огромным электромеханическим нагрузкам. Производитель должен предоставить расчет механической прочности при коротком замыкании для аналогичных или сопоставимых продуктов по номинальной мощности/напряжению или отчет о типовых испытаниях на устойчивость к короткому замыканию, выданный сторонней лабораторией, аккредитованной на международном уровне (например, KEMA, CESI и т. д.).

Pearl Electric производит трансформаторы в соответствии с требованиями IEC, а также поддерживает настройку клиентов на основе ANSI/IEEE или других региональных стандартов.

Обзор системы управления качеством

Надежный производитель должен работать в рамках документированной системы управления качеством, охватывающей каждый этап производства.

Важные сертификаты включают в себя:

ISO 9001 Менеджмент качества

ISO 14001 Экологический менеджмент

ISO 45001 Охрана труда и безопасность

Эти системы обеспечивают прослеживаемость от сырья до конечной отгрузки.

Основа качества: комплексное тестирование

«Тестирование является важнейшим стандартом проверки качества продукции». Квалифицированный производитель масляных высоковольтных трансформаторов должен иметь на своем заводе полностью оборудованный экранированный высоковольтный испытательный зал. В ходе выездных аудитов группа закупок должна тщательно изучить следующие три категории испытаний:

1. Плановые испытания – обязательны для каждого трансформатора, покидающего завод.

Измерение сопротивления обмотки постоянному току: проверяет качество сварки соединений обмоток и состояние контактов переключателей ответвлений.

Определение коэффициента напряжения и маркировки группы соединений: обеспечивает нахождение погрешности коэффициента трансформации трансформатора в пределах стандартного допустимого диапазона (обычно ≤±0,5%).

Измерение сопротивления изоляции, коэффициента поглощения и коэффициента диэлектрических потерь (tan δ): Обеспечивает предварительную оценку общего поглощения влаги изоляцией.

Измерение потерь: точно измеряет потери на холостом ходу и под нагрузкой, что напрямую связано с показателями энергоэффективности и выбросов углекислого газа во время работы.

2. Типовые испытания – первая в своем роде проверка

Испытание на повышение температуры: проверяет эффективность рассеивания тепла радиатором/системой охлаждения при постоянной работе с полной нагрузкой.

Испытание импульсом молнии: имитирует устойчивость изоляции трансформатора при ударе атмосферной молнии.

3. Специальные тесты

Измерение частичного разряда: это наиболее важный неразрушающий показатель для оценки срока службы изоляции высоковольтного трансформатора. Согласно высоким стандартам, при испытательном напряжении 1,58U _м /√3 частичный разряд должен строго контролироваться до ≤ 100пКл (в зависимости от конкретного уровня напряжения). Чем ниже разряд, тем чище система изоляции и тем меньше вероятность будущего пробоя.

Оценка выбора материала

Производительность трансформатора во многом зависит от качества материала.

Высококачественные производители используют:

Холоднокатаная кремниевая сталь с ориентированной зернистой структурой

Обмотки из меди высокой проводимости

Премиальная целлюлозная изоляция

Квалифицированное трансформаторное масло

Резервуары из высокопрочной конструкционной стали

Отслеживаемость материалов не менее важна для долгосрочного обслуживания.

Подтвердите глобальный опыт проекта

Опыт разных стран демонстрирует способность производителя соответствовать различным стандартам электросетей и условиям окружающей среды.

Ищите реализованные проекты, включающие:

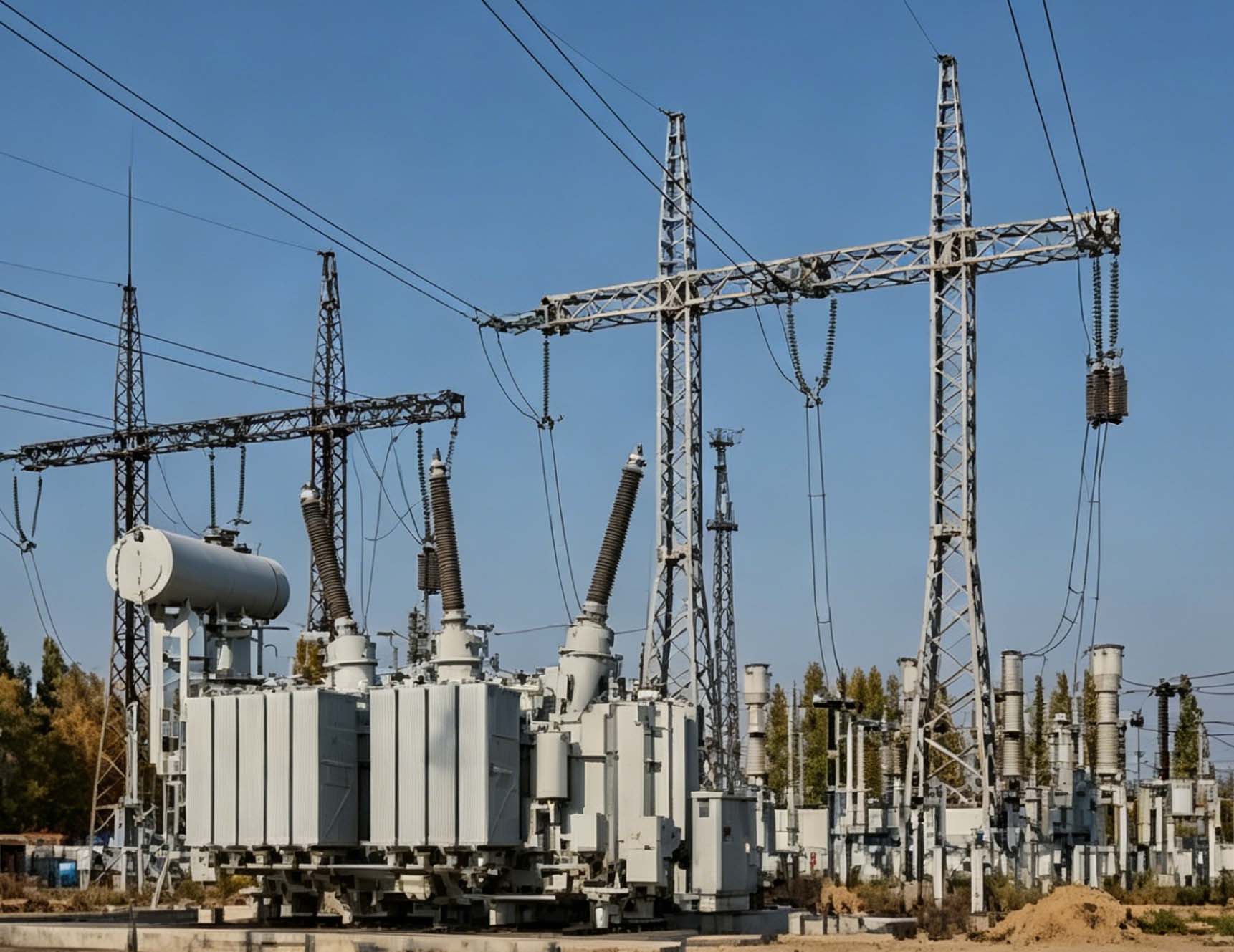

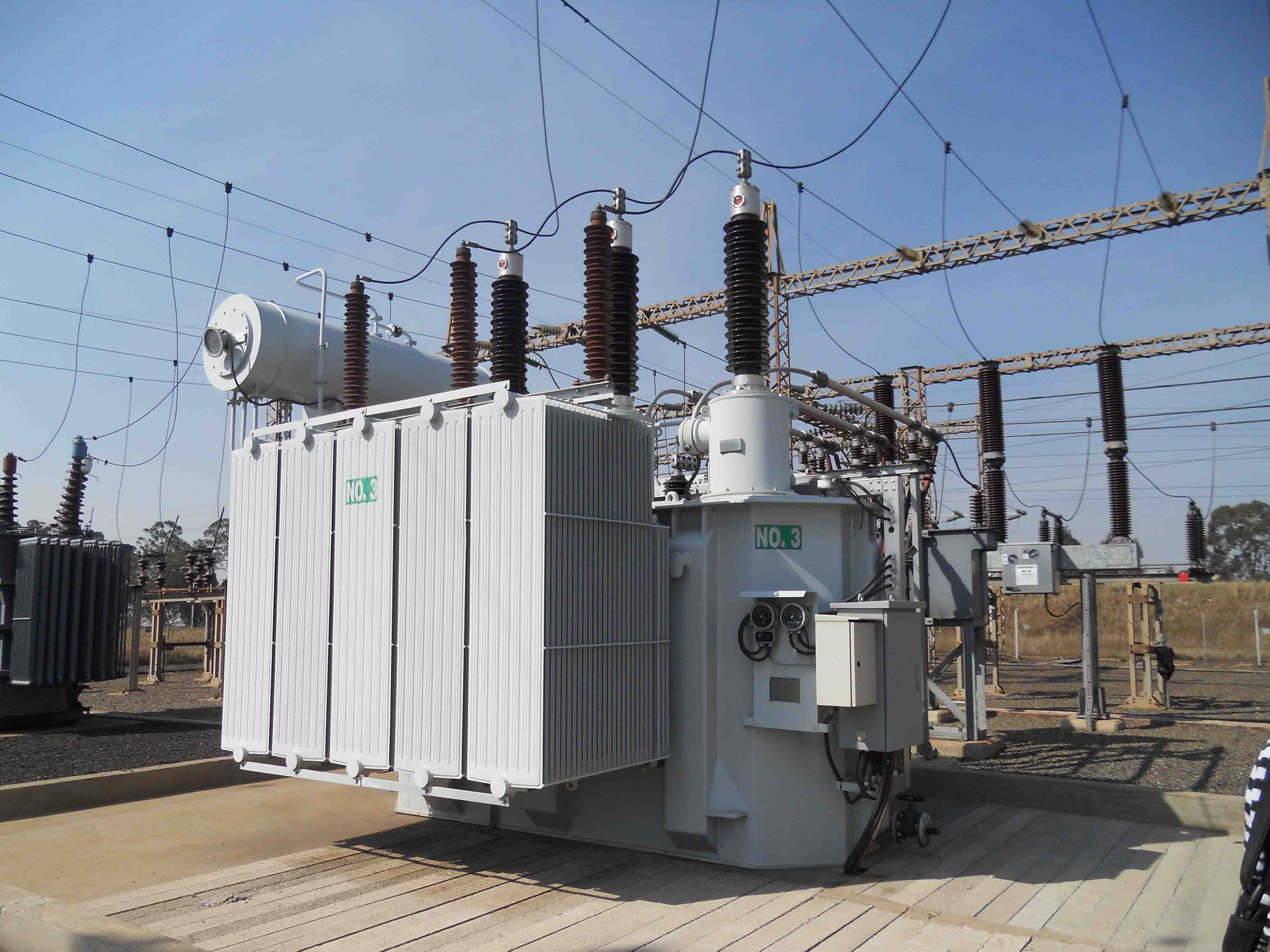

Коммунальные подстанции

Солнечные электростанции

Ветровые электростанции

Промышленные объекты

Горные работы

Городское распределение электроэнергии

Центры обработки данных

Международные отзывы также указывают на сильные логистические и экспортные возможности.

Проверьте техническую поддержку и послепродажное обслуживание

Производитель должен поддерживать клиентов до, во время и после поставки.

Профессиональные услуги обычно включают в себя:

• Выбор трансформатора

• Техническая консультация

• Утверждение чертежа

• Поддержка свидетелей FAT

• Руководство по установке

• Помощь в вводе в эксплуатацию

• Поставка запасных частей

• Рекомендации по долгосрочному техническому обслуживанию

Мощная техническая поддержка снижает риски проекта и минимизирует время простоя.

Почему стоит выбрать Pearl Electric?

Компания Pearl Electric уже несколько десятилетий производит масляные трансформаторы высокого напряжения для коммунального и промышленного применения по всему миру. Компания сочетает передовые технологии производства, строгое соответствие IEC и комплексные заводские испытания, чтобы поставлять надежные трансформаторы для сложных условий эксплуатации.

Ключевые преимущества включают в себя:

• Производство трансформаторов коммунального назначения

• Проектирование, соответствующее требованиям IEC

• Полные заводские приемочные испытания (FAT)

• Современные автоматизированные производственные мощности

• Индивидуальные решения для трансформаторов

• Мировой экспортный опыт

• Профессиональное проектирование и послепродажная поддержка

Для международных EPC-подрядчиков, коммунальных предприятий и разработчиков возобновляемых источников энергии выбор опытного производителя с проверенными системами качества имеет важное значение для обеспечения долгосрочной надежности сети.

Заключение: выбор долгосрочного надежного энергетического партнера

При закупке масляных высоковольтных трансформаторов следует ориентироваться не только на первоначальную коммерческую цену, но и на общую стоимость владения (TCO) в течение 20-30-летнего жизненного цикла. Используя этот настроенный контрольный список заводской квалификации для всесторонней оценки позиционирования бренда производителя, соответствия стандартам IEC и возможностей основного тестирования, можно отфильтровать технические риски из источника.
