Как состоит трансформатор из аморфного сплава? Полный разрыв

Структура трансформатора из аморфного сплава

Трансформатор из аморфного сплава, также известный как трансформатор из аморфного металла, представляет собой тип силового трансформатора, в котором в качестве материала сердечника используется аморфный металлический сплав. В отличие от традиционных трансформаторов, в которых используется кристаллическая кремниевая сталь, аморфные сплавы имеют некристаллическую атомную структуру. Эта уникальная структура обеспечивает ряд преимуществ, в том числе меньшие потери в сердечнике и более высокий КПД, поэтому трансформатор из аморфного сплава стал одним из наиболее энергосберегающих вариантов распределения электроэнергии.

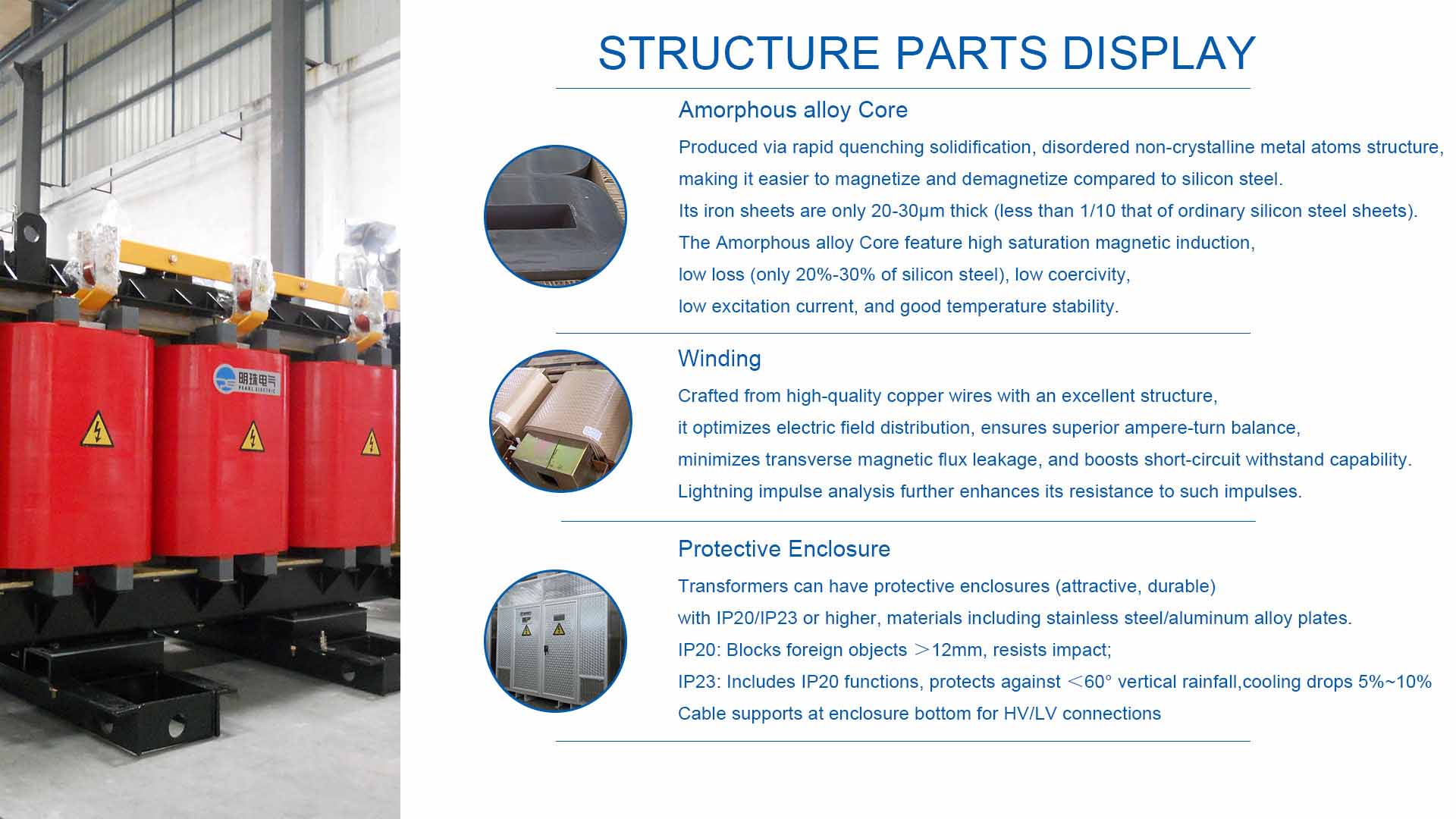

Ключевые компоненты трансформатора из аморфного сплава:

• Сердечник из аморфного сплава: это сердце трансформатора из аморфного сплава. Он состоит из тонких непрерывных лент из аморфного сплава. Лентам наматывают тороидальную или цилиндрическую форму, образуя сердечник.

• Обмотки: Медные или алюминиевые обмотки намотаны вокруг сердечника. Эти обмотки проводят электрический ток и индуцируют магнитное поле в сердечнике трансформатора из аморфного сплава.

• Изоляция: Изоляционные материалы используются для отделения обмоток от сердечника и предотвращения электрического пробоя внутри трансформатора из аморфного сплава.

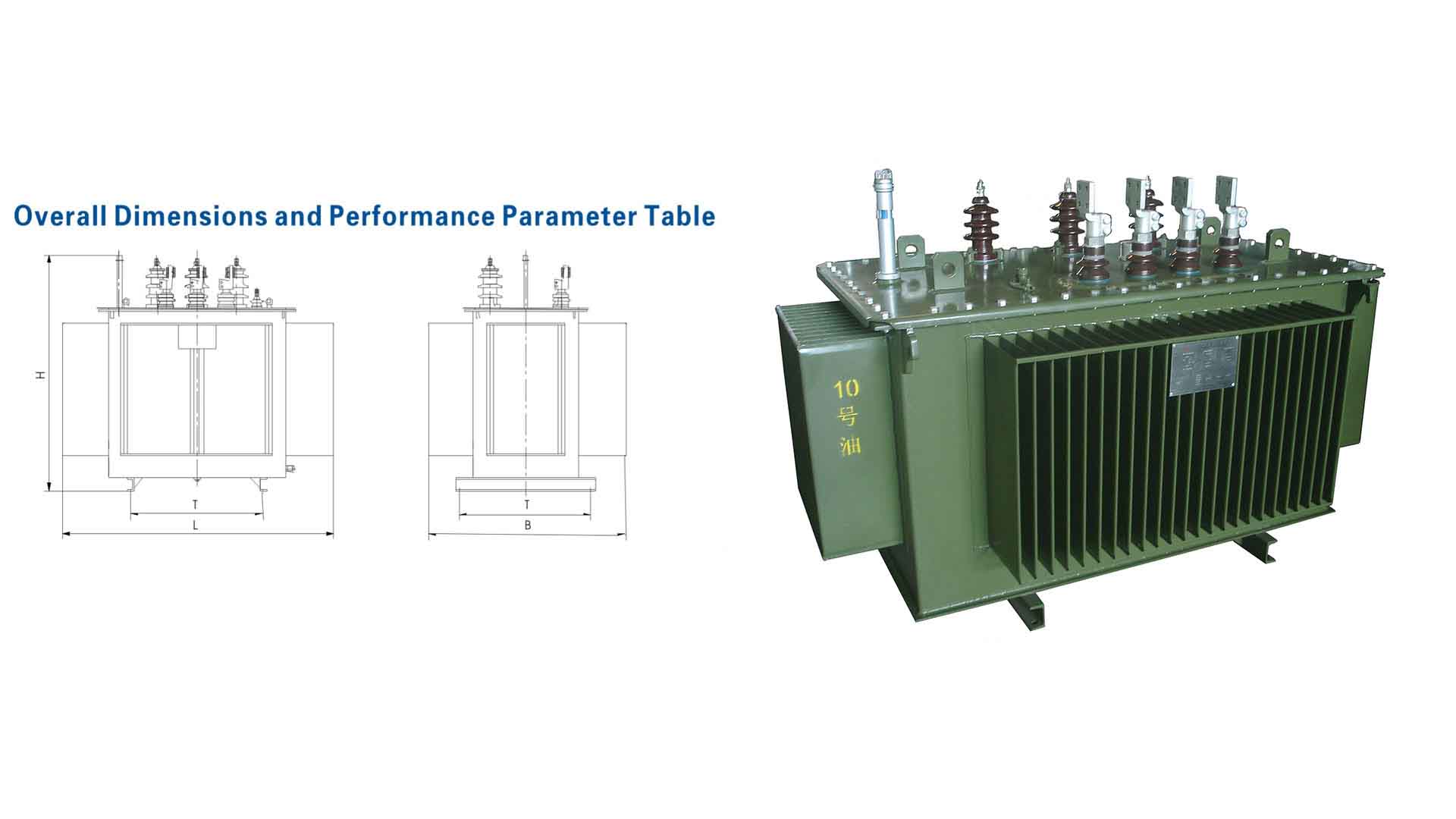

• Бак: Весь трансформатор из аморфного сплава заключен в бак, заполненный изоляционным маслом. Масло обеспечивает как изоляцию, так и охлаждение.

Что такое сердечники из аморфного сплава?

Сердечник из аморфного сплава является ключевым компонентом, который обеспечивает трансформатору из аморфного сплава высокую эффективность и низкие потери энергии. В отличие от традиционных сердечников трансформаторов, изготовленных из кристаллической кремниевой стали, сердечники из аморфного сплава имеют некристаллическую атомную структуру, что обеспечивает меньшие потери в сердечнике и более высокую производительность.

Состав и структура сердцевины из аморфного сплава:

Аморфные сплавы обычно состоят из комбинации переходных металлов (таких как железо, никель, кобальт) и металлоидов (таких как бор, кремний, фосфор). Конкретный состав определяет свойства ядра аморфного сплава. Например, аморфные сплавы на основе железа обычно используются в трансформаторах из аморфных сплавов из-за их превосходных магнитных свойств.

Атомная структура аморфного сплава характеризуется случайным расположением атомов, в отличие от высокоупорядоченной структуры решетки, встречающейся в кристаллических материалах. Эту неупорядоченную структуру часто сравнивают со структурой жидкости, отсюда и термин «металлическое стекло».

Основная конфигурация трансформатора из аморфного сплава

Сердечники из аморфного сплава обычно производятся в виде тонких непрерывных лент. Этим лентам затем придают тороидальную или цилиндрическую форму, образуя сердечник трансформатора из аморфного сплава. Тороидальная форма обычно используется для минимизации потока рассеяния и улучшения общих характеристик трансформатора.

Преимущества сердечников из аморфных сплавов

• Низкие потери в сердечнике: неупорядоченная атомная структура аморфных сплавов приводит к значительно меньшим потерям на гистерезис и вихревые токи по сравнению с кристаллическими материалами.

• Высокая проницаемость: аморфные сплавы обладают высокой проницаемостью, то есть их можно легко намагничивать и размагничивать.

• Высокая плотность потока насыщения. Аморфные сплавы имеют более высокую плотность потока насыщения по сравнению с кремнистой сталью, что позволяет создавать более компактные конструкции трансформаторов из аморфных сплавов.

• Низкая магнитострикция: Низкая магнитострикция означает, что сердечник не меняет существенно форму при намагничивании, что снижает шум и вибрацию в трансформаторе из аморфного сплава.

Процесс производства аморфных сплавов

Аморфные сплавы производятся путем быстрой закалки, при которой расплавленный сплав быстро охлаждается, чтобы предотвратить образование кристаллических структур. Общие технологии производства включают в себя:

• Вращение расплава: расплавленный сплав выбрасывается на быстро вращающееся охлажденное медное колесо, образуя тонкие ленты.

• Литье в плоском потоке: расплавленный сплав выливается на быстро движущуюся охлажденную поверхность, образуя листы или пластины.

Вызовы и будущие направления

Несмотря на свои преимущества, аморфные сплавы сталкиваются с определенными проблемами:

• Ограниченная толщина: Производство толстых аморфных сплавов без кристаллизации остается сложной задачей.

• Стоимость: специализированные производственные процессы могут сделать аморфные сплавы более дорогими, чем традиционные материалы.

Продолжающиеся исследования направлены на решение этих проблем и расширение применения аморфных сплавов. Например, исследователи изучают новые составы сплавов и методы обработки для производства более толстых и сложных аморфных компонентов.

Проблемы производства трансформаторов из аморфных сплавов

Хотя трансформаторы из аморфных сплавов обладают значительными преимуществами, их производство сопряжено с рядом проблем:

• Производство лент из аморфного сплава:

1. Быстрая закалка. Аморфные сплавы производятся путем быстрого охлаждения расплавленного металла, что требует точного контроля скорости охлаждения для предотвращения кристаллизации.

2. Непрерывное литье. Производство длинных непрерывных лент из аморфного сплава технически сложно.

• Намотка сердечника: ленты из аморфного сплава очень тонкие и хрупкие, что затрудняет обращение с ними и намотку без повреждений.

• Формирование соединений. Низкая проницаемость аморфных сплавов затрудняет создание соединений с малыми потерями между концами лент.

• Стоимость: необходимое специализированное оборудование и точный контроль делают трансформаторы из аморфных сплавов более дорогими, чем традиционные трансформаторы из кремнистой стали.

• Ограниченная доступность: цепочка поставок лент из аморфных сплавов менее развита, чем цепочка поставок кремнистой стали, что ограничивает их доступность.

Решение этих проблем

• Передовые технологии производства. Постоянное совершенствование таких технологий, как прядение из расплава и литье в плоском потоке, позволило улучшить качество и стабильность лент из аморфных сплавов.

• Улучшенные методы намотки. Разработка специализированных намоточных машин помогла уменьшить повреждение лент в процессе намотки.

• Оптимизация соединений: исследователи изучают новые материалы и методы для улучшения характеристик соединений в сердечниках из аморфных сплавов.

Почему стоит выбрать Pearl Electric в качестве трансформатора из аморфного сплава?

Трансформаторы из аморфных сплавов обеспечивают значительную экономию энергии и повышение производительности. Однако их производство более сложное и затратное, чем традиционные трансформаторы. Текущие исследования и разработки направлены на то, чтобы сделать трансформаторы из аморфных сплавов более широко доступными и доступными по цене. Pearl Electric, профессиональный производитель трансформаторов с 1958 года, предлагает энергоэффективные трансформаторы из аморфных сплавов, предназначенные для снижения потерь холостого хода и долгосрочной экономии энергии в распределительных и промышленных приложениях. Свяжитесь с нашей командой , чтобы узнать, как трансформатор из аморфного сплава может снизить ваши эксплуатационные расходы.
