В таких отраслях с высокими требованиями, как горнодобывающая промышленность, железнодорожный транспорт, тяжелая промышленность и автоматизированное производство, стабильное распределение электроэнергии имеет важное значение для эксплуатационной безопасности и эффективности. Традиционное стандартное оборудование часто не может выдерживать суровые условия эксплуатации, что делает трансформаторы сухого типа, изготовленные по индивидуальному заказу , идеальным решением благодаря их превосходной пожаробезопасности, низким затратам на техническое обслуживание, защите окружающей среды и надежной долгосрочной работе. По мере ускорения глобальной промышленной модернизации и электрификации спрос на высокоэффективные индивидуальные трансформаторы продолжает быстро расти.
Нестандартные трансформаторы сухого типа широко используются на горнодобывающей промышленности, железнодорожном транспорте и промышленных предприятиях благодаря своей высокой безопасности, надежности и энергоэффективности. По сравнению с обычными маслонаполненными трансформаторами они устраняют риски утечки масла и опасности возгорания, обеспечивая при этом стабильное распределение электроэнергии в суровых условиях. Благодаря индивидуальной конструкции для конкретного напряжения, нагрузки и условий эксплуатации эти трансформаторы обеспечивают превосходную долговечность, низкие эксплуатационные расходы и долгосрочную эксплуатационную производительность для критически важных промышленных применений.
В этом подробном руководстве мы рассмотрим, как адаптированная технология сухого типа преобразует тяжелую промышленность, затрагивая все аспекты: от экологической безопасности и ограничений, связанных с занимаемой площадью, до снижения выбросов гармоник и долгосрочного обслуживания.
На протяжении десятилетий жидкостные трансформаторы были стандартным выбором для тяжелой промышленности. Однако современные экологические нормы, нехватка места и строгие стандарты безопасности вызвали массовый сдвиг в сторону альтернатив сухого типа.
При модернизации устаревших промышленных энергосистем сухие трансформаторы предлагают более безопасную и экологически чистую альтернативу традиционным маслонаполненным трансформаторам. Используя технологию воздушного охлаждения, они устраняют такие риски, как утечка масла, опасность возгорания и загрязнение почвы, одновременно снижая требования к техническому обслуживанию. Их превосходная пожаробезопасность и экологически чистый дизайн делают их идеальными для применения в горнодобывающей промышленности, на железнодорожном транспорте и в промышленных системах распределения электроэнергии внутри помещений.
Хотя изготовленные на заказ трансформаторы сухого типа могут потребовать более высоких первоначальных инвестиций, чем традиционные масляные трансформаторы, они часто обеспечивают более низкую совокупную стоимость владения в долгосрочной перспективе. Маслонаполненные трансформаторы требуют постоянного тестирования масла, фильтрации, предотвращения утечек и дополнительной защитной инфраструктуры, что увеличивает затраты на техническое обслуживание и эксплуатацию. Напротив, трансформаторы сухого типа не требуют особого обслуживания, снижают пожарные и экологические риски, снижают затраты на страхование и упрощают требования к установке. Для горнодобывающей промышленности, железнодорожного транспорта и промышленных предприятий специальные трансформаторы сухого типа обычно обеспечивают большую надежность, энергоэффективность и долгосрочную окупаемость инвестиций в течение срока службы от 20 до 30 лет.
Трансформаторы сухого типа используют воздух в качестве охлаждающей среды вместо изолирующего масла, что делает их более безопасными и экологически чистыми, чем обычные масляные трансформаторы. Их компактная конструкция и огнестойкая система изоляции позволяют устанавливать их в закрытых подстанциях, туннелях, подземных сооружениях и густонаселенных промышленных зонах.
В горнодобывающих проектах трансформаторы часто работают в средах с высоким уровнем запыленности, вибрации, влажности и сильных колебаний нагрузки. Трансформаторы сухого типа по индивидуальному заказу могут быть оснащены усиленными изоляционными системами, антикоррозийными покрытиями и улучшенным терморегулированием для обеспечения надежной работы в суровых условиях.
В системах железнодорожного транспорта стабильное напряжение имеет решающее значение для тяговых систем, сигнального оборудования, инфраструктуры станций и распределения электроэнергии в туннелях. Трансформаторы сухого типа обеспечивают превосходную перегрузочную способность, низкий уровень частичных разрядов и пониженные шумовые характеристики, что делает их очень подходящими для систем метрополитена, железнодорожных подстанций и сетей городского транспорта.
Промышленным предприятиям также требуются трансформаторы, способные выдерживать непрерывные тяжелые операции. Индивидуальные решения помогают оптимизировать регулирование напряжения, снизить потери энергии и улучшить общее качество электроэнергии для производственных объектов.
Горнодобывающая промышленность работает в самых суровых электрических условиях в мире, где трансформаторы должны выдерживать постоянную вибрацию, высокую влажность, коррозионные условия и сильное загрязнение пылью. В этих сложных условиях специальные трансформаторы сухого типа стали предпочтительным решением для обеспечения безопасного, надежного и эффективного распределения электроэнергии как при подземных, так и при открытых горных работах.
Если вы спросите любого инженера по горной безопасности, зачем использовать трансформаторы сухого типа в подземных горных работах, ответ будет немедленным: предотвращение пожаров и качество воздуха. В закрытых подземных пространствах пожар трансформатора или утечка токсичной охлаждающей жидкости могут быть смертельными. Агрегаты сухого типа самозатухают и не выделяют токсичных паров, что делает их единственным подходящим выбором для работ в глубоких стволах.
При выборе нестандартных трансформаторов для горнодобывающей промышленности инженеры часто обсуждают преимущества трансформаторов VPI по сравнению с трансформаторами с литой изоляцией для горнодобывающей промышленности..
VPI (вакуумная пропитка под давлением). Трансформаторы : обмотки покрыты полиэфирной или эпоксидной смолой под вакуумом. Они обеспечивают отличные тепловые характеристики, механическую прочность и устойчивость к перегрузкам, что делает их пригодными для наземных горнодобывающих подстанций и тяжелой промышленности.
Трансформаторы с литой смолой : полностью герметизируют высоковольтные обмотки твердой эпоксидной смолой, обеспечивая превосходную защиту от влаги, проводящей пыли и агрессивных загрязнений. Для подземных шахт с чрезвычайно влажными или пыльными условиями сухие трансформаторы с литой изоляцией часто являются предпочтительным выбором из-за их исключительной устойчивости к воздействию окружающей среды и низких требований к техническому обслуживанию.
Горнодобывающие предприятия подвергают электрооборудование постоянным механическим нагрузкам, вызванным буровым оборудованием, тяжелой техникой и взрывными работами. Чтобы обеспечить долгосрочную эксплуатационную надежность, специальные горные трансформаторы часто проектируются с сейсмостойкими конструкциями, усиленными опорами сердечника и катушек, а также мощными антивибрационными системами, которые сводят к минимуму воздействие внешних ударов и вибрации.
Кроме того, решающее значение имеет выбор номиналов корпуса для суровых условий горнодобывающей промышленности. Стандартный корпус NEMA 1 сразу выйдет из строя под землей. В специальных трансформаторах сухого типа в этих секторах обычно используются корпуса IP54, IP55 или NEMA 3R/4, оснащенные специальными лабиринтными фильтрами, которые обеспечивают воздушное охлаждение, блокируя при этом попадание абразивной каменной пыли и воды.
Железнодорожная инфраструктура в значительной степени зависит от специализированного распределения электроэнергии для питания тяговых подстанций, систем сигнализации и станционных нагрузок. Уникальные электрические требования современных локомотивов требуют узкоспециализированных промышленных трансформаторов.
Городским транспортным сетям часто приходится сжимать тяжелую электрическую инфраструктуру в невероятно тесных подземных хранилищах или придорожных подсобных помещениях. Для этого необходимы компактные конструкции трансформаторов для железнодорожных подстанций. Индивидуальное проектирование позволяет изменять геометрию катушек, например, делать трансформатор выше и уже, а не широким, а также интегрировать вентиляторы принудительного воздушного охлаждения для максимизации выходной мощности без увеличения физической площади.
В современных поездах используются частотно-регулируемые приводы (ЧРП) и тяжелые выпрямители переменного/постоянного тока . Эти нелинейные нагрузки возвращают в электрическую сеть сильные гармонические токи. Если используется стандартный трансформатор, эти гармоники вызывают локальный перегрев, значительные потери энергии и возможное повреждение изоляции.
Для умелого управления гармоническими искажениями в системах железнодорожной тяги необходимы специально разработанные сухие трансформаторы с К-фактором. Эти пользовательские единицы имеют следующие особенности:
Нейтральные проводники увеличенного размера для обработки тройных гармоник.
Электростатическое экранирование между первичной и вторичной обмотками для снижения электрических помех.
Транспонированные проводники обмоток для смягчения скин-эффекта нагрева, вызванного токами высокой частоты.

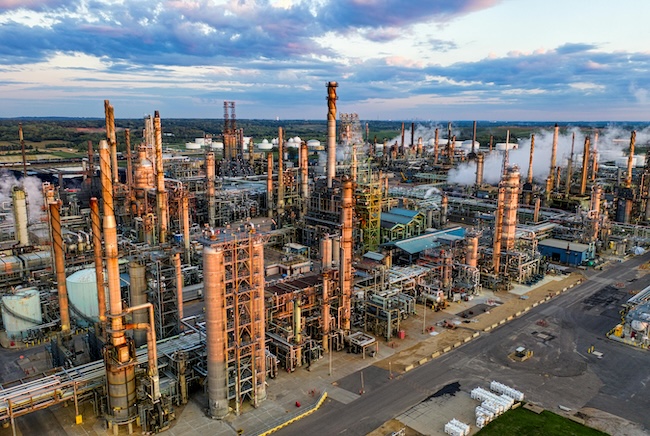

Современные производственные предприятия являются огромными потребителями электроэнергии, поскольку они управляются робототехникой, тяжелыми конвейерами и оборудованием непрерывного действия. Стандартные трансформаторы часто с трудом справляются с динамическими нагрузками в таких условиях.
На сталелитейных заводах, целлюлозно-бумажных заводах или тяжелых сборочных линиях двигателям при запуске требуются огромные скачки тока, часто в шесть-восемь раз превышающие рабочий ток. В таких условиях стандартные трансформаторы могут испытывать серьезные падения напряжения, что приводит к перезагрузке или выходу из строя чувствительной робототехники и ПЛК.
Разработав специальные номиналы кВА для тяжелых промышленных нагрузок, руководители объектов могут гарантировать, что трансформатор обладает необходимой тепловой мощностью и низким импедансом, необходимыми для преодоления тяжелых переходных процессов при запуске двигателя без падения напряжения в системе.
Промышленная автоматизация в значительной степени зависит от асинхронных двигателей, которые по своей сути снижают коэффициент мощности объекта, что приводит к штрафам для коммунальных предприятий. Хотя для исправления этого используются батареи конденсаторов, взаимодействие между батареями конденсаторов, преобразователями частоты и трансформаторами может вызвать вредный резонанс. Оптимизация коэффициента мощности на автоматизированных производственных предприятиях включает разработку индивидуальных трансформаторов сухого типа с определенными значениями импеданса, которые безопасно расстраивают электрическую систему, предотвращая гармонический резонанс и защищая инфраструктуру завода.
Заказ индивидуальных трансформаторов сухого типа для горнодобывающих железных дорог и промышленных предприятий требует глубокого понимания электрических характеристик. Вот основные технические параметры, которые необходимо настроить для работы в суровых условиях.
Одно из наиболее важных решений, которое принимает инженер, — это определить класс изоляции обмотки трансформатора. Класс изоляции определяет максимально допустимую рабочую температуру обмоток до разрушения материалов.
Класс F (155°C) : Подходит для умеренных условий эксплуатации со стабильными нагрузками.
Класс H (180°C) : Стандарт для тяжелого промышленного применения.
Класс R или C (220°C) : необходим для горнодобывающей промышленности и железнодорожного транспорта, обеспечивает максимальный тепловой запас для временных перегрузок и условий с высокой температурой окружающей среды.
При выборе умные инженеры сочетают высокий класс изоляции (например, 220 °C) с конструкцией с меньшим превышением температуры (например, 80 °C или 115 °C). Это создает массивный тепловой буфер, позволяющий трансформатору выдерживать непредвиденные перегрузки без ущерба для его срока службы.
При установке внутри помещений необходимо строго соблюдать стандарты безопасности огнестойких внутренних трансформаторов. Трансформаторы сухого типа по индивидуальному заказу производятся с использованием негорючих, самозатухающих эпоксидных и номексовых материалов, что обеспечивает соответствие строгим стандартам IEC 60076-11 и IEEE по пожаробезопасности (часто достигая классов пожаробезопасности F1 или F0).
Кроме того, высокоэффективные нестандартные конструкции по своей сути производят меньшие потери (меньше потерь тепла). Это играет огромную роль в снижении требований к охлаждению в промышленных энергосистемах. Когда ваша электрическая комната генерирует меньше окружающего тепла, вы можете снизить требования к системе отопления, вентиляции и кондиционирования воздуха, сэкономив значительные средства на потреблении вспомогательной энергии в течение всего срока службы установки.
Хотя агрегаты сухого типа в значительной степени не требуют вмешательства по сравнению с альтернативами с жидкостным наполнением, они не являются полностью устройствами, которые можно настроить по принципу «установил и забыл». Чтобы обеспечить десятилетия надежной эксплуатации, менеджеры объектов должны включить стандартизированное руководство по техническому обслуживанию энергоэффективных сухих трансформаторов в свои годовые эксплуатационные протоколы.
Визуальный и слуховой осмотр: Регулярно проходите мимо объектов. Прислушайтесь к необычному жужжанию или гудению, которое может указывать на ослабление зажима сердечника или проблемы с гармониками. Обратите внимание на изменение цвета жалюзи корпуса — явный признак перегрева.
Тепловидение: Раз в год выполняйте инфракрасную термографию устройства при полной нагрузке. Это позволит быстро выявить ослабленные болтовые соединения или локализованные горячие точки обмоток, прежде чем они приведут к катастрофическому отказу.
Удаление пыли и очистка. В промышленности и горнодобывающей промышленности накопление пыли является врагом сухих трансформаторов. Пыль покрывает катушки, действуя как нежелательный изолятор, удерживающий тепло. Во время плановых остановок предприятия обесточьте установку и используйте чистый сухой сжатый воздух (под давлением ниже 30 фунтов на квадратный дюйм) и промышленный пылесос для очистки каналов охлаждения.
Проверка крутящего момента. Вибрации от тяжелых промышленных предприятий или железнодорожных путей могут медленно выкручивать конструкционные болты. Ежегодно проверяйте, что все клеммные соединения и зажимы жил затянуты с моментом затяжки, указанным производителем.
Тесты охлаждающего вентилятора. Если в вашем специальном трансформаторе используется принудительное воздушное охлаждение (часто добавляющее усиление на 33 % кВА), ежегодно вручную запускайте реле вентилятора, чтобы убедиться, что двигатели работают, а воздухозаборники очищены от мусора.
В электрической магистрали тяжелой промышленности нет места, где можно срезать углы. Независимо от того, имеете ли вы дело с пространственными ограничениями городской железнодорожной сети, взрывоопасностью глубокой шахты или тяжелыми гармоническими нагрузками автоматизированного сборочного завода, готовые решения по электропитанию оставляют вас уязвимыми к неэффективности, угрозам безопасности и дорогостоящим простоям.
Инвестиции в индивидуальные решения сухих трансформаторов для горнодобывающих железных дорог и промышленных предприятий — это инвестиции в беспрецедентную эксплуатационную устойчивость. Сотрудничая со специализированными инженерными группами, промышленные операторы могут определять любые параметры — от точных номинальных значений кВА и защиты от гармоник до надежных корпусов со степенью защиты IP и классов высокотемпературной изоляции.
В конечном счете, специальная технология сухого типа обеспечивает идеальное сочетание экологической безопасности, физической прочности и электрической эффективности. Отказавшись от устаревших маслонаполненных систем и внедрив специально разработанную инфраструктуру сухого типа, промышленные предприятия могут значительно снизить совокупную стоимость владения, защитить свой персонал и гарантировать бесперебойную работу критически важных операций в течение десятилетий.
