Guardian offshore Wind Power: Core Technologies и эволюция трансформаторов гондолей ветряной турбины

–Как с высокой коррозийной, защищенной от вибрации трансформаторы гондолов с большой способностью повышают экономичную эффективность в глубоководных ветровых фермах

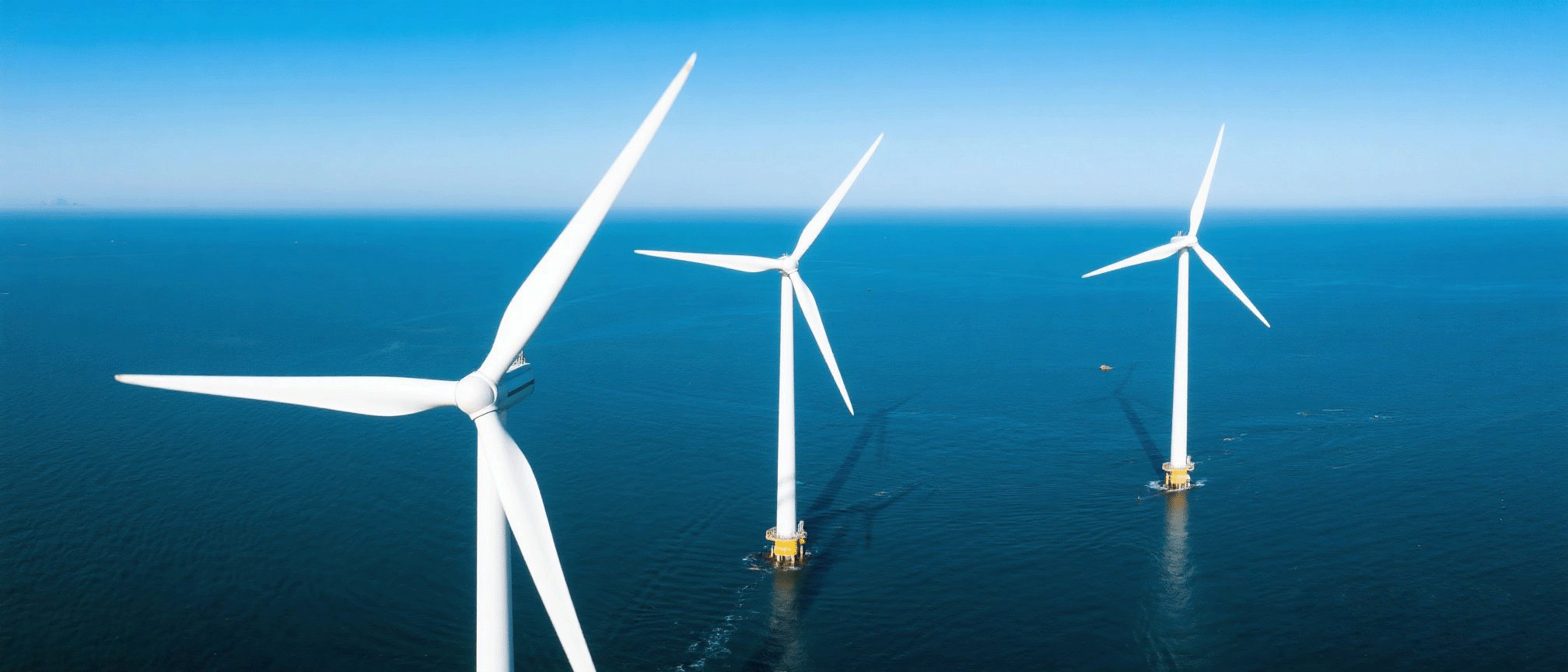

Оффшорные ветряные фермы быстро продвигаются к глубоководному развертыванию и мега-мобительности . В качестве основной единицы преобразования мощности ветряных турбин трансформаторы гондолы непосредственно определяют эффективность передачи мощности и надежность системы. Столкнувшись с суровыми проблемами, такими как соляный спрей, экстремальная вибрация и пространственные ограничения, трансформаторы голубы следующего поколения становятся ключевыми факторами для снижения затрат за счет материальных инноваций и структурных прорывов. В этой статье анализируются основные технологии, глобальные инновации и критерии отбора.

I. Трансформеры гондола: «Сердце » из морских ветровых систем и технических проблем

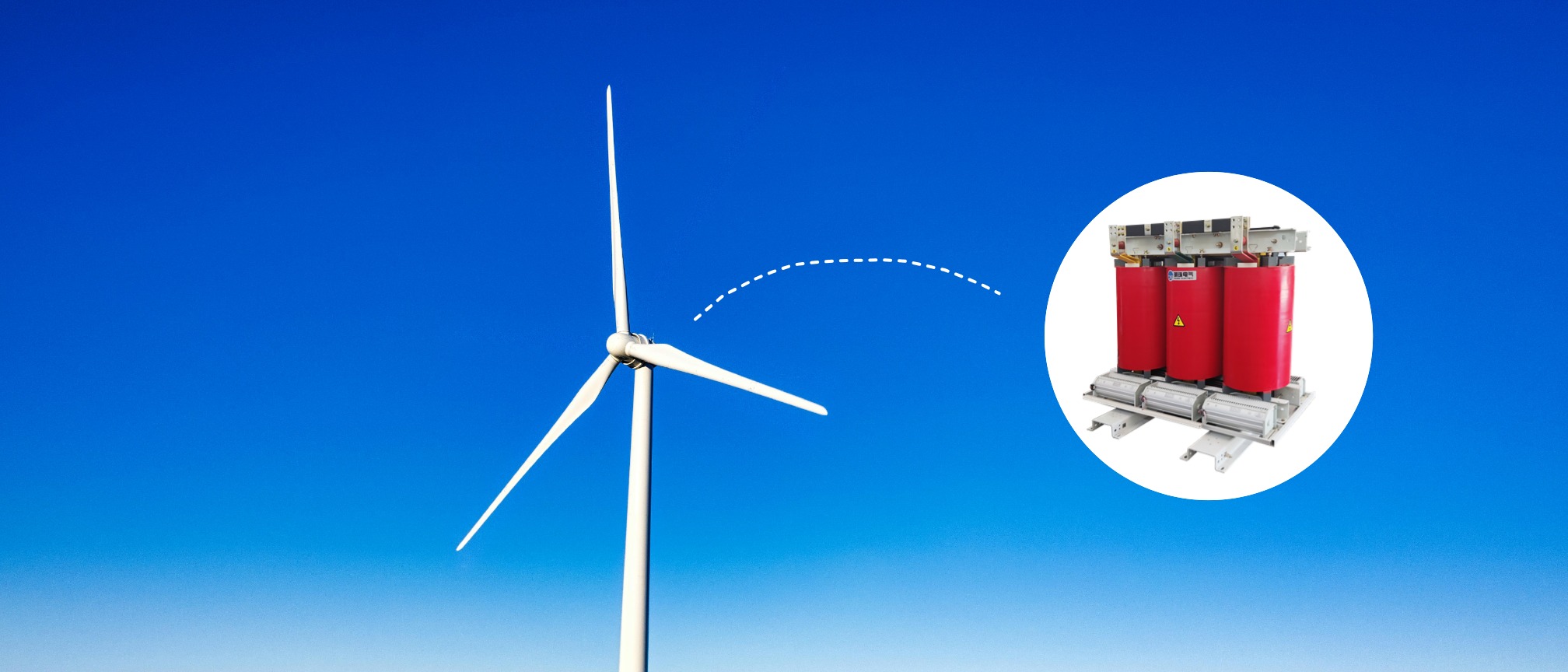

Установленные внутри башни турбин или гонкелей , трансформаторы гондолы повышают выход генератора (например, 690 В/1140 В) до напряжений сбора (35 кВ/66 кВ/110 кВ), потери передачи. Они работают в одной из самых суровых сред для энергоснабжения:

Пять основных проблем и решений:

1. Коррозия спрея соли → C4/C5 Антикоррозионная технология

• Округлые края бака + покрытия морского качества (например, продукты CEE достигают рейтинга C4, более 25 лет срока службы)

• Полностью инкапсулированные трансформаторы сухого типа (модели 66 кВ достигают рейтинга C5VH)

2. Низкочастотная вибрация → защищенная от вибрации дизайн

• Интегрированная внутренняя кадр + гибкие соединения (избегает резонанса)

• Дерпветы базовой вибрации основной вибрации (снижение шума на 7 дБ)

3. Чрезвычайные ограничения пространства → Компактные и легкие

• Поперечное сечение овального ядра (сокращает магнитный путь, снижение веса на 8%)

• Оптимизированная изоляция электронного поля (единицы 17 мВА/66 кВ соответствуют налогам турбины 14 МВт)

4. Высокая температура/влажность → Изоляция класса H + умное охлаждение

• Сухой тип: эпоксидное литье класса F/H (155-180 ° C)

• Нефтяной масло: синтетическое эфирное масло (точка огня> 300 ° C, биоразлагаемый)

5. Отдаленное техническое обслуживание → 30-летнее обслуживание без технического обслуживания

• Герметичный резервуар (без консерватора, гофрированные панели расширения)

• Интегрированный мониторинг DGA/температуры (модели 110 кВ поддерживают удаленную диагностику)

II Технологические маршруты: смазывание масла против сухого типа против растительного масла

Руководство по выбору :

• Исправлена ​​недалеко от берега : нефть (66 кВ/20 мВА)

• Плавание/высокий опекс : сухой тип (например, Hitachi Windstar ™ выдерживает 15-метровые волны)

• 16 МВт+ турбины : 110 кВ (снижение потерь на 15%)

Iii. Глобальные инновации: от 66 кВ до 110 кВ

1. Прямое подключение к высоковольтным напряжениям (66 кВ/110 кВ)

• Снижение поперечного сечения кабеля на 50%, сокращение стоит 30%+

2. Умный мониторинг и цифровые близнецы

• Оптоволоконное ощущение температуры → на 40% меньше сбоев

• Мультисенсорная деформация в реальном времени/отслеживание старения нефти

3. Легкий и модульный дизайн

• Сплит для плавающей платформы наклона платформы

• Встроенные вспомогательные трансформаторы спасают пространство гондолы

4. Усовершенствованные материалы

• Аморфные ядра (70% не снижение потери на нагрузки)

• Наномодифицированная эпоксидная смола (на 50% выше сопротивления трещин)

IV Руководство по выбору: ключевые характеристики и сертификаты

1. Метрики производительности

• Напряжение : 35 кВ (фазирование) → 66 кВ (мейнстрим) → 110 кВ (будущее)

• Емкость : ≥105% рейтинг турбины (например, 17 МВА для турбины 16 МВт)

• Потери : <0,8 Вт/кг.

2. Обязательные сертификаты

• ЕС : CE + EN 60076 + DNV-GL (плавание)

• Северная Америка : UL/CUL + IEEE C57.18

• Азия/Ближний Восток : ESMA (ОАЭ), SNI (Индонезия), CQC (Китай)

Заключение: 'Эволюция ' Тройной '

Поскольку оффшорный ветер охватывает высоковольтную, высокую емкость, высокую надежность :

Прыжок напряжения : 66 кВ становится стандартным; 110 кВ обеспечивает глубоководную экономику
Smart O & M : цифровые близнецы + прогнозное техническое обслуживание
зеленое сдвиг : синтетические/растительные масла заменяют минеральное масло

Как ведущий производитель трансформаторов HV в Китае, мы предлагаем :
Полно сценориовые решения : 35-110 кВ масла/сухой тип для 8-20+MW турбин
C5 Anti-Corrrosion : проверка
для экстремальных экстремальных и северных моря .
