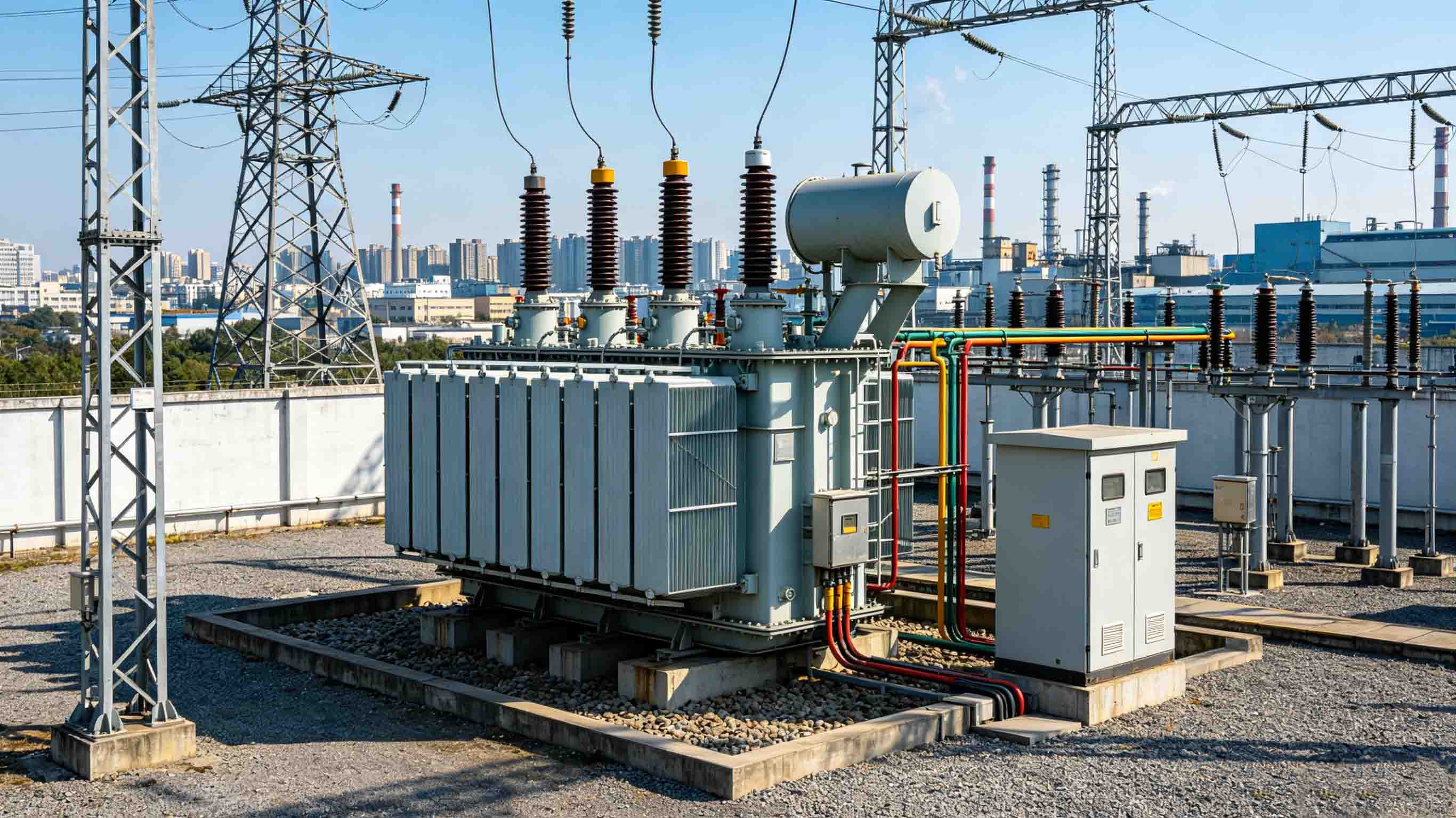

Благодаря постоянному расширению сетей электропередачи для поддержки интеграции сетей возобновляемой энергии, промышленного развития и межрегионального распределения электроэнергии, масляные силовые трансформаторы 230 кВ , являющиеся основным узлом системы передачи и распределения электроэнергии, напрямую влияют на безопасность всей энергосистемы благодаря своей эксплуатационной стабильности и эффективности. Чтобы соответствовать строгим требованиям к передаче энергии, трансформаторы должны обладать чрезвычайно высокой электрической прочностью, механической прочностью и термической стабильностью. В этой статье основное внимание будет уделено передовым производственным процессам высоковольтных силовых трансформаторов и углубленному анализу основных технических характеристик и производственных требований масляных силовых трансформаторов на напряжение 230 кВ с точки зрения структуры сердечника, обмотки и изоляции.
Сердечник трансформатора отвечает за передачу магнитного потока. Его конструкция и материалы напрямую определяют потери трансформатора на холостом ходу и уровень шума, сводя при этом к минимуму потери энергии. Поскольку потери в сердечнике непрерывны во время работы, оптимизация производительности сердечника напрямую повышает эффективность трансформатора и снижает эксплуатационные расходы.
Для высоковольтных трансформаторов 230 кВ конструкция сердечника должна соответствовать чрезвычайно высоким технологическим стандартам:
В сердечнике должны использоваться высококачественные холоднокатаные листы кремнистой стали с ориентированной зернистой структурой (CRGO) с высокой проницаемостью, низкими потерями и подвергаться точным процессам продольного и поперечного сдвига, чтобы гарантировать отсутствие заусенцев на краях, уменьшая локальные потери на вихревые токи.
Чтобы свести к минимуму магнитное сопротивление в месте соединения, в сердечниках трансформаторов на напряжение 230 кВ обычно применяется процесс ступенчатого ламинирования. Эта структура значительно оптимизирует распределение магнитного потока, снижая ток холостого хода трансформатора и потери холостого хода на 10–15 %, одновременно эффективно подавляя электромагнитные шумы.
Несущие колонны и ярмо крепятся с помощью высокопрочных хомутов, хомутов и полос из немагнитной стали. Поверхность сердечника покрыта маслостойким и термостойким изоляционным лаком, который не только предотвращает замыкания между пластинами, но и эффективно закрепляет конструкцию, предотвращая расшатывание или вибрацию, вызванную электромагнитными силами при транспортировке и длительной эксплуатации.
Система обмоток является основой любого силового трансформатора. Его способность выдерживать номинальный ток и потенциальные воздействия тока короткого замыкания в течение длительных периодов времени определяет его электрические характеристики и способность выдерживать механические нагрузки, вызванные токами повреждения.
Конструкция обмотки трансформатора 230 кВ требует идеального баланса между проводимостью, эффективностью рассеивания тепла и механической устойчивостью к переменным нагрузкам.
Тип структуры обмотки: В зависимости от уровня напряжения и мощности обмотки высокого напряжения 230 кВ обычно имеют непрерывную или чередующуюся структуру. Чередование обмоток за счет изменения последовательности электрического соединения проводников значительно увеличивает продольную емкость обмотки, что приводит к более равномерному распределению грозового импульсного напряжения внутри обмотки и значительно повышает устойчивость трансформатора к перенапряжению.
Материал проводника и технология транспозиции: выбраны проводники из бескислородной меди высокой чистоты. Чтобы уменьшить влияние поверхностного тока и потери на вихревые токи, вызванные большими токами, обычно используются комбинированные проводники или непрерывно транспонированные проводники (CTC). Технология CTC не только снижает потери циркулирующего тока, но также улучшает использование пространства обмотки и оптимизирует рассеивание тепла.
Повышенная устойчивость к короткому замыканию: во время внезапного короткого замыкания обмотки подвергаются огромным осевым и радиальным электромагнитным силам.
Pearl Electric применяет строгие процессы предварительного сжатия и сушки при постоянном давлении во время производства в сочетании с компрессионными подушками высокой плотности и встроенной концевой изоляцией, чтобы гарантировать «нулевое смещение» обмоток при воздействии внешних воздействий короткого замыкания.
Для трансформаторов на 230 кВ качество изоляции имеет первостепенное значение. Он должен выдерживать высокое рабочее напряжение, переходные перенапряжения и удары молнии. В условиях сверхвысокого напряжения напряженность электрического поля чрезвычайно высока, и любой незначительный дефект изоляции может вызвать частичный разряд или даже пробой изоляции.
Поэтому конструктивное проектирование основной изоляции и продольной изоляции имеет решающее значение:
Система масляно-бумажной изоляции: Трансформатор 230 кВ использует комбинацию масляно-бумажной изоляции, соответствующую международному стандарту. Качественное трансформаторное масло не только обеспечивает изоляцию, но и служит теплоносителем; в то время как изоляционная бумага, картон и изоляционные трубки обеспечивают надежный прочный изоляционный барьер.
Оптимизация электростатического поля и проектирование экранирования. В зонах с концентрированными электрическими полями, таких как концы обмоток и соединения выводов, необходимо разработать точные электростатические экранирующие кольца. За счет оптимизации радиуса кривизны металлической поверхности распределение электрического поля становится более плавным, что позволяет строго контролировать частичный разряд в соответствии с ведущими отраслевыми стандартами (например, ≤ 10 ext{ пКл).
Основная изоляция и продольная изоляция:
Основная изоляция: использует многослойный межфазный барьер и сетчатую структуру с масляными зазорами, тщательно рассчитывая безопасные расстояния между обмотками, а также между обмотками, сердечником и стенками резервуара.
Продольная изоляция. Чтобы устранить разницу напряжений между витками и слоями одной и той же обмотки, для обмотки используется армированная изоляционная бумага. После формовки проводят высоковакуумную сушку и вакуумную масляную пропитку для тщательного удаления воздуха и следов влаги, обеспечивая чистоту изоляционной среды.
Надежность масляных силовых трансформаторов 230 кВ, являющихся основным узлом системы передачи и распределения электроэнергии, напрямую определяет эксплуатационную безопасность и качество электроэнергии всей энергосети.

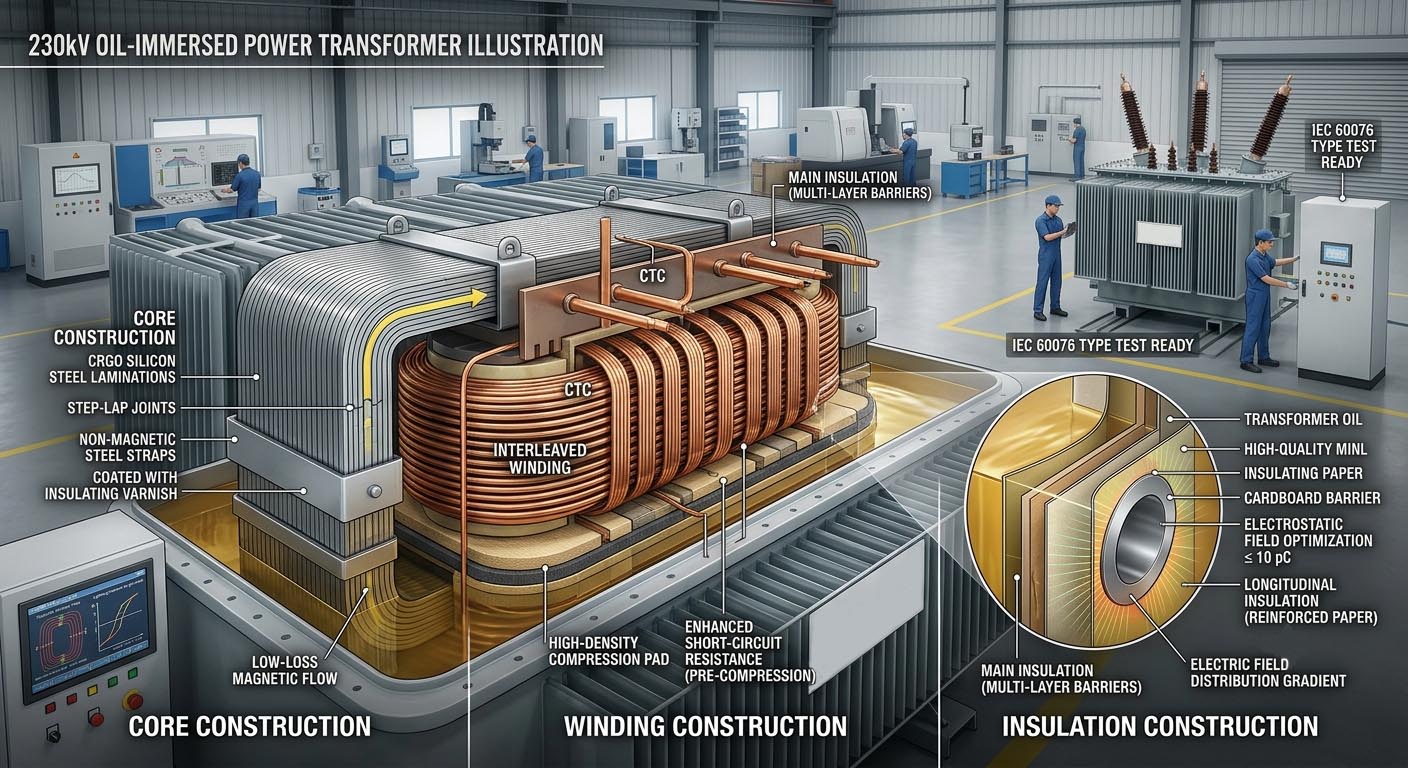

В основе своих решений лежит трехкомпонентная техническая архитектура: « сердечник с низкими потерями — обмотка с высокой стабильностью — долговечная изоляция ». Эта архитектура объединяет передовые технологии, такие как материалы из кремнистой стали с высокой проницаемостью, полностью медные транспонированные проводники, композитная масляно-бумажная изоляция и интеллектуальный мониторинг масла. В сочетании со строгой проверкой в рамках полного спектра типовых испытаний IEC 60076 и заводских испытаний компания Pearl Electric создала решение класса 230 кВ, которое сочетает в себе высокую энергоэффективность, высокую устойчивость к короткому замыканию и высокий запас изоляции..
В нынешних условиях ускоренного строительства новых энергосистем Pearl Electric стремится предоставлять проверенную временем трансформаторную продукцию для модернизации сетей электропередачи, крупномасштабной интеграции в сеть новых источников энергии и критически важных промышленных нагрузок, способствуя глобальному энергетическому переходу и развитию высококачественной электросети.
