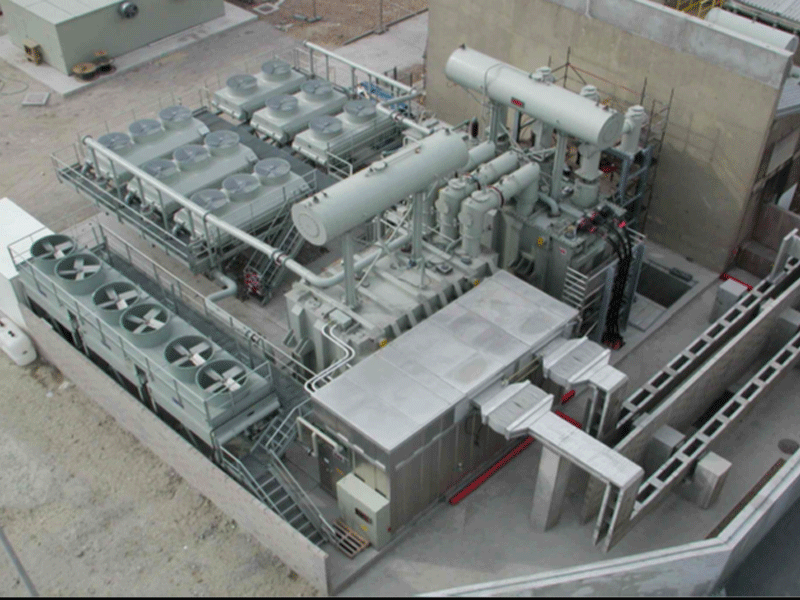

Выпрямительный трансформатор для производства водорода представляет собой специализированное «сердце и систему электропитания» оборудования для производства водорода электролизом воды (электролизер). Его основная задача — преобразовать переменный ток сети (AC) в постоянный ток (DC) с высоким током и низким напряжением, необходимым для электролизера.
Стандартная промышленная энергия использует переменный ток (AC), но процесс электролиза воды для производства водорода представляет собой электрохимическую реакцию, для которой требуется постоянный ток (DC) . Химическая реакция: 2H₂O → 2H₂ + O₂..
Следовательно, необходимо устройство для преобразования переменного тока в постоянный. Это устройство представляет собой выпрямительную систему . Выпрямительный трансформатор играет в нем решающую роль:
Преобразование и изоляция напряжения: Во-первых, он безопасно понижает высокое напряжение сети (например, 10 кВ или 35 кВ) до уровня низкого напряжения (обычно в диапазоне нескольких сотен вольт), подходящего для электролизера.
Оптимизированная мощность для выпрямления: он обеспечивает оптимально согласованную мощность переменного тока для последующего шкафа выпрямителя (состоящего из мощных диодов или тиристоров), гарантируя, что конечный выход постоянного тока соответствует строгим требованиям электролизера.
Трансформатор-выпрямитель для производства водорода представляет собой особый тип трансформатора, конструкция и условия эксплуатации которого существенно отличаются от стандартных силовых трансформаторов:
Особенность | Выпрямительный трансформатор для производства H₂ | Стандартный силовой трансформатор |
Загрузить природу | Нелинейная нагрузка (выпрямитель) | Линейная нагрузка (резистивная, индуктивная) |
Выходной сигнал | Выводит переменный ток, но нагрузка выпрямителя генерирует гармоники высокого порядка , вызывая искажение формы сигналов тока и напряжения. | Выводит чистый синусоидальный сигнал переменного тока. |
Дизайн фокус | Должен выдерживать дополнительный нагрев и электромагнитные силы от гармоник . Таким образом, расчеты превышения температуры и требования к прочности конструкции выше. | В первую очередь учитывается повышение температуры и эффективность при линейных нагрузках. |
Выходная характеристика | Требуется низкое напряжение и большой ток для обеспечения процесса электролиза. | Фиксированные уровни напряжения, относительно низкие токи. |
Системная интеграция | Обычно тесно связан со шкафом выпрямителя , спроектирован и продается как интегрированная система («Комплект трансформатор-выпрямитель»). | Обычно работает как автономное распределительное устройство. |
Основная задача: гармоники и управление температурным режимом.
Из-за коммутационного действия нижестоящего выпрямителя обмотки трансформатора пропускают значительные гармонические токи, что приводит к:
Дополнительные потери и нагрев. Гармоники значительно увеличивают вихревые токи и паразитные потери трансформатора, вызывая повышение температуры.
Возможный шум и вибрация.
Следовательно, при проектировании и производстве этих выпрямительных трансформаторов необходимо учитывать подавление гармоник и улучшенное охлаждение.
Для решения этих задач высокопроизводительный выпрямительный трансформатор для производства водорода обычно обладает следующими характеристиками:
Высокая надежность и непрерывность: химические заводы и предприятия по производству водорода требуют круглогодичной бесперебойной работы. Трансформатор должен быть чрезвычайно надежным с очень низкой интенсивностью отказов.
Высокая эффективность: стоимость электроэнергии является основным компонентом себестоимости производства водорода. Эффективность трансформатора напрямую влияет на конечную стоимость водорода. Потери как на холостом ходу, так и под нагрузкой должны быть сведены к минимуму.
Высокая перегрузочная способность: Должен быть в состоянии выдерживать потенциальные колебания нагрузки и кратковременные перегрузки во время производства.
Низкое сопротивление напряжения: низкое сопротивление помогает повысить общую эффективность системы, но токи короткого замыкания необходимо строго контролировать.
Передовая технология охлаждения:
Маслопогруженное: отличное рассеивание тепла, большая емкость, часто используется в крупномасштабных проектах.
Сухой тип (например, литой эпоксидной смолы): лучшая защита от пожара и взрыва, более простое обслуживание, более экологичный, часто используется внутри помещений или в зонах с высокими требованиями безопасности.
Усиленная изоляционная структура: Должна выдерживать воздействие гармоник и смещения постоянного тока, создаваемых цепью выпрямителя, на изоляционный материал.
Гибкое регулирование напряжения. Чтобы точно контролировать скорость производства и выход водорода, трансформатор часто необходимо оборудовать переключателем ответвлений под нагрузкой (OLTC) или отводами без нагрузки для плавной регулировки выходного напряжения.
С бурным ростом индустрии «зеленого водорода» (использования возобновляемых источников энергии для электролиза) важность выпрямительных трансформаторов становится все более заметной:
Основное звено преобразования энергии: это критически важный мост, соединяющий источник энергии (будь то сеть или возобновляемая электростанция) с электролизером. Его производительность напрямую определяет энергопотребление и стабильность всей системы производства водорода.
Масштабируемость и высокая эффективность. Чтобы снизить стоимость экологически чистого водорода, электролизеры масштабируются до уровня мегаватт (МВт) и даже гигаватт (ГВт). Это требует выпрямительных трансформаторов с большей единичной мощностью и более высоким КПД.
Совместимость с возобновляемыми источниками энергии: при прямом подключении к нестабильным источникам энергии, таким как ветер и солнечная энергия, выпрямительному трансформатору требуется более широкий диапазон адаптации напряжения и более сильная защита от помех.
Выпрямительный трансформатор для производства водорода не является стандартным трансформатором. Это специализированное устройство электропитания, разработанное специально для высокоэнергетического непрерывного процесса электролиза воды. Он объединяет преобразование напряжения, электрическую изоляцию, управление гармониками и согласование системы , действуя как «энергетическое сердце» всей установки по производству водорода. Его высокая эффективность, высокая надежность и стабильность являются ключом к снижению затрат на производство водорода и обеспечению безопасной и стабильной работы.
