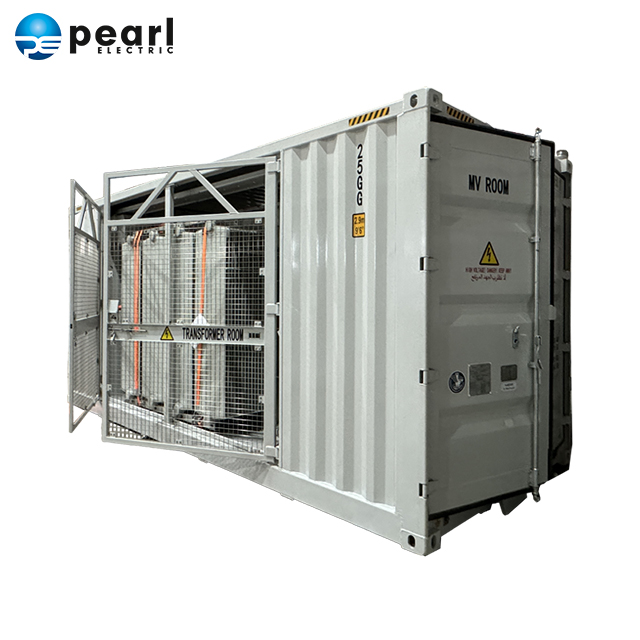

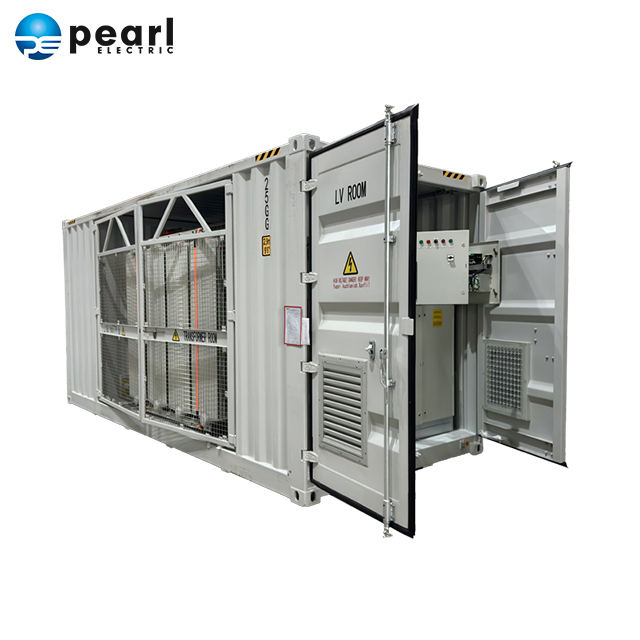

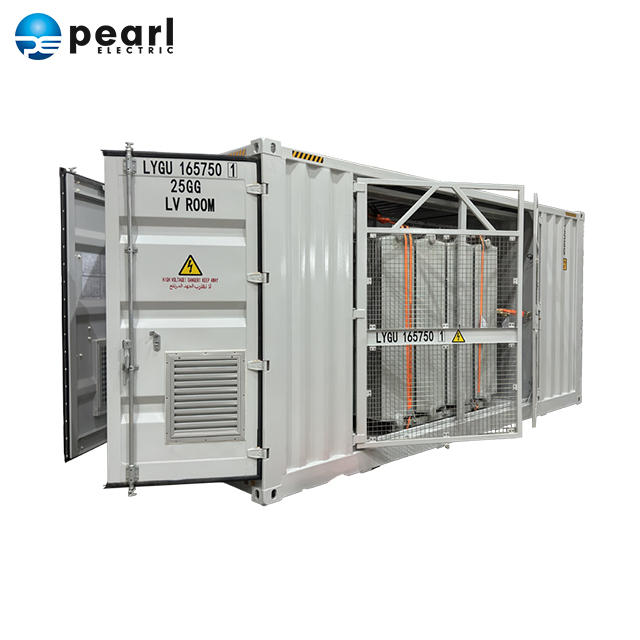

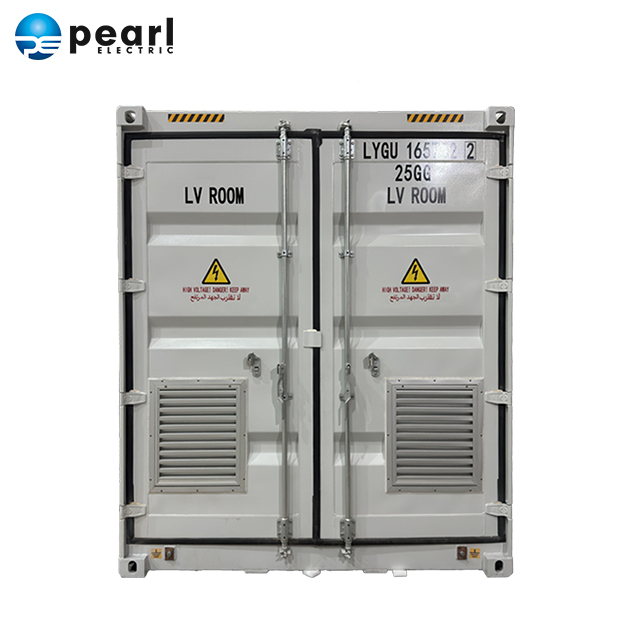

Трехфазная компактная подстанция контейнеров

Технические спецификации:
Тип: Контейнерная подстанция
Диапазон напряжения: 6 кВ, 10 кВ, 15 кВ, 17,5 кВ, 25 кВ, 35 кВ
Емкость: От 50 до 5000 кВА
Частота: 50 Гц или 60 Гц
Фазы: Трехфазный
Векторная группа: Dyn11, Yyn0 или индивидуальный
Охлаждение: Onan/Onaf
Класс внешней защиты: IP55
Внешняя температура (мин/макс): -20 C ° ~ +50 C °
Строительство: Трансформатор, распределительное устройство среднего напряжения, отсек LV
Извилистый материал: Медь или алюминий
Стандарты: IEC60076 или местный стандарт

штат:

Количество:



Запрос цены

на:

под:

Описание продукта

1. Обзор продукта (о подстанции в контейнер)

Определение: подстанция в контейнер - это полная система питания и системы распределения, интегрирующая трансформаторы, отсеки HV/LV и другое электрическое оборудование.

Структурная композиция

Основные компоненты: трансформаторы, отсеки HV/LV
Вспомогательные системы: HVAC, освещение, пожарная защита, мониторинг безопасности
Материальные спецификации:

Пожарные и водонепроницаемые облицовочные материалы
Дополнительные изоляционные слои между разделениями (блокируют воздействие солнечного света и обеспечивают внутреннюю изоляцию)

Настраиваемые параметры

Настраиваемые системы освещения и HVAC
Эффективное решение: промышленная система выхлопных актов AC + (корректировка окружающей среды в реальном времени)
Обязательные беспилотные системы операции:

Справочник по безопасности
Визуальный мониторинг
Система пожарной сигнализации

2. Ключевые преимущества (основные функции)

Экономическая эффективность

Легче, чем бетонные киоски → снижает расходы на транспортировку/обработку
Многоразовый дизайн → Долгосрочная экономия по сравнению с обычными подстанциями

Совместимость и адаптивность

Поддерживает трансформаторы сухого типа/нефть (совместимые с компонентами глобальных производителей)
Подходит для всех климатических условий
Требуется минимальная подготовка площадки

3. Технические характеристики дизайна (детали дизайна)

Стандарты Соответствие

Соответствует МЭК и международным стандартам

Интегрированный дизайн

Сборная структура объединяется:

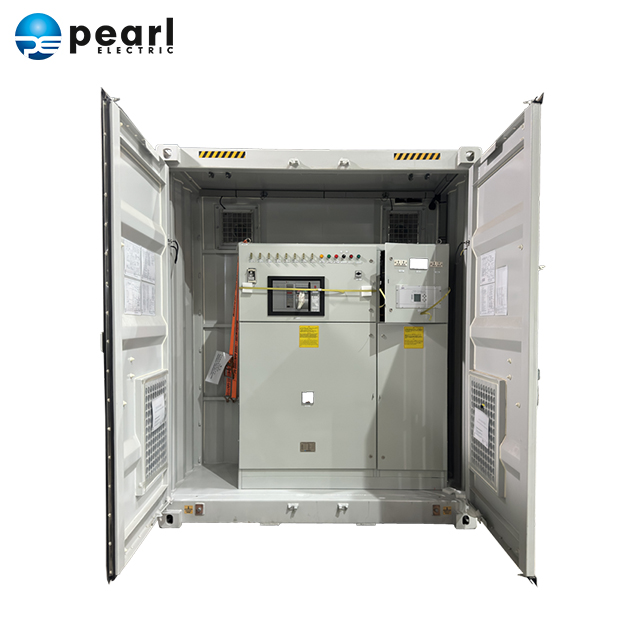

Панели распределительных устройств MV/LV
Распределительный трансформатор (решение под ключ)

Особенности безопасности

Стальные перегородки разделения зоны оборудования (MV/LV распределитель и трансформатор)
Высокая защита от входа (IP) от твердых посторонних объектов
Обязательные блокировки безопасности
Полностью заземленное стальное корпус

Умные функции
