Выбор правого трансформатора высокого напряжения напрямую влияет на срок службы оборудования, энергоэффективность и безопасность. Основываясь на стандартах IEC 60076 и GB 1094 , в этом руководстве изложены пять критических показателей, которые промышленные пользователи должны оценить, чтобы обеспечить оптимальную производительность и избежать ловушек отбора.
L Номинальное напряжение: первичное/вторичное напряжение должно соответствовать точкам соединения сетки (например, 10 кВ/110 кВ)
L Допустимость отношения: ≤ ± 0,5% (без нагрузки), ≤ ± 1% (полная нагрузка) на ГБ 1094,1

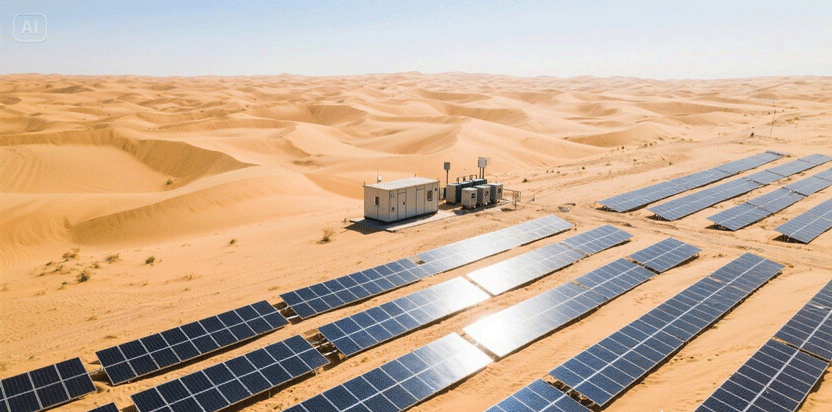

L Возобновляемая энергия: Солнечные фермы требуют ± 10% регулирования напряжения для размещения колебаний инвертора
L Промышленные применения: Трансформаторы дуговой печи должны противостоять частым скачкам напряжения (например, 30% переходного перепада)
L Пример из исследования: фотоэлектрическая солнечная ферма в Нинсии, Китай, столкнувшись с штрафом сетки из -за чрезмерного отклонения соотношения (1,2%).
L Формула: s = √3 × u × i (kva)
L Оптимизация нагрузки: поддерживать 60-80% долгосрочную нагрузку, чтобы продлить срок службы
Тип нагрузки | Дизайн фокус | Приложения |
Непрерывный | Усиленное охлаждение (например, ONAF) | Химические растения, центры обработки данных |
Прерывистый | Высокая перегрузка (115% за 1 час) | Металлургия, Стальная прокатка |
Гармоничный | K-factor≥13 дизайн | Оборудование, управляемое VFD |
Обычная ошибка: негабаризация увеличивает убытки без нагрузки (впустую> 50 000 иен в год в электричестве).
Тип | Преимущества | Ограничения | Приложения |

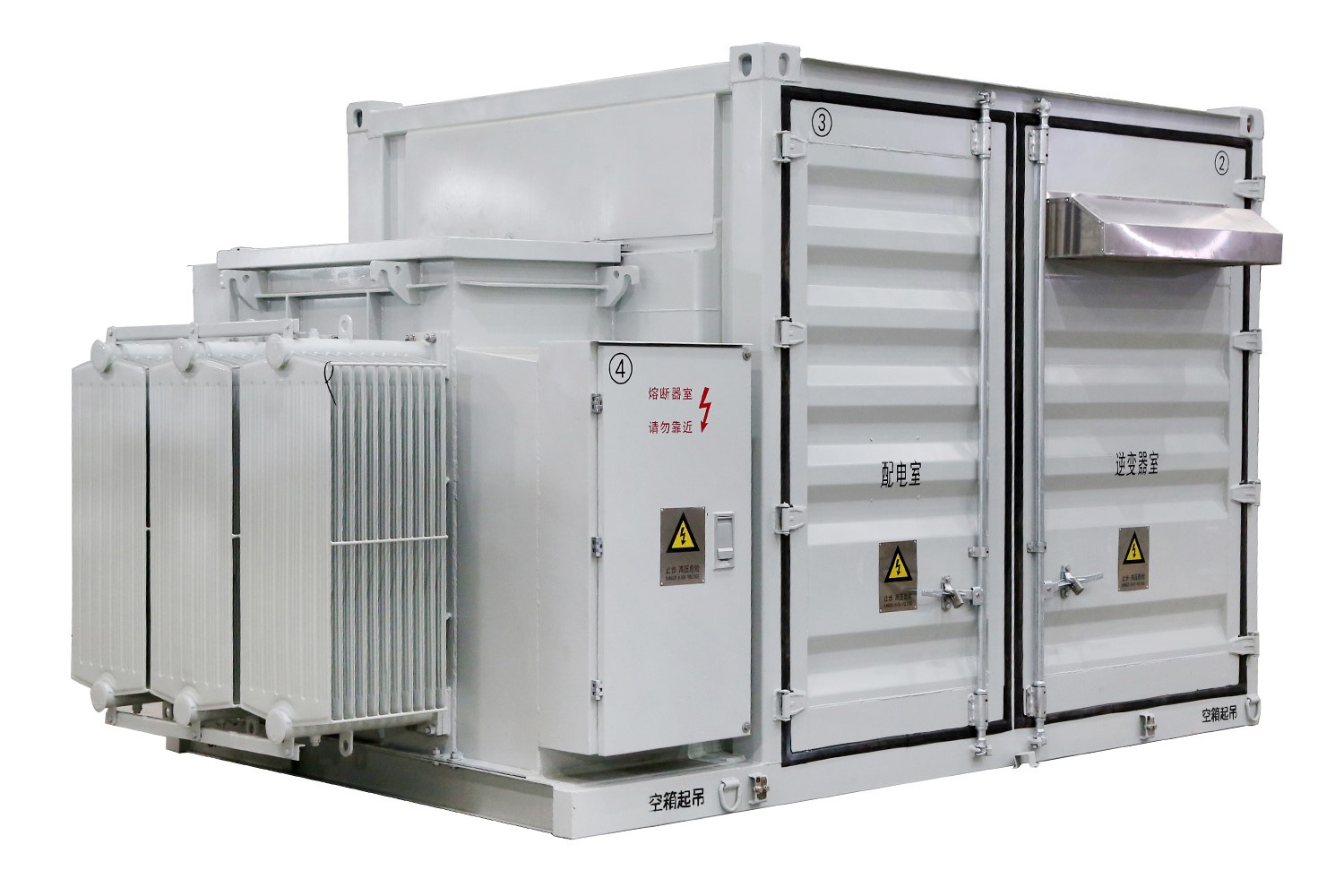

Нефть | Низкая стоимость, легкое обслуживание | Пожарный риск | Открытые подстанции |
Сухой тип (литая смола) | Огненная, без технического обслуживания | 30% выше стоимости | Подвалы, корабли |
SF6 газопроизводится | Компактный, устойчивый к загрязнению | Экологические проблемы | Городское подполье |
l onan (нефть натуральный воздух натуральный): <30mva, ~ 20 000 иен в год
l ofwf (нефть принудительная вода): > 100 МВА, 8% повышение эффективности (требует циркуляции воды)
Инструмент: Загрузить матрицу выбора с изоляцией-охлаждением
L China GB 20052: 1 класс (на 40% ниже потери без нагрузки против 3 класса)
Система уровня L Eu: Уровень 3 (обязательно с 2025 г.)
L Потеря без нагрузки: 1,2 кВт (аморфное ядро снижается до 0,3 кВт)
L Потеря нагрузки: 12 кВт (транспонированные проводники сокращаются на 15%)
L Годовая стоимость: ~ ¥ 43 000 [(1,2 × 24 × 365)+(12 × 8 × 300)]]
ROI: премия за высокоэффективные модели окупилась за счет экономии энергии за 3 года.
L Outdoor: минимальный IP54 (пыль/водостойкость)
L Desert: IP55+песчаные фильтры (например, солнечные проекты на Ближнем Востоке )
L Высокая высота: более 5%/500 м выше 1000м
L Коррозионные зоны: нержавеющая сталь + тройное покрытие (≥1000-часовой тест на соляный распылитель)
L Случай сбоя: оффшорный платформный трансформатор не удался через 6 месяцев без устойчивой к влажности »(класс H) дизайн.
1. Расположение в лучших китайских брендах: 20-40% дешевле, чем импорт с равными характеристиками
2. Требование сторонних испытаний: требуют отчетов CTI/STL о испытаниях на повышение температуры/короткого замыкания
3. Услуги с добавленной стоимостью: обратитесь за бесплатными решениями по соблюдению требований EMC
