Каковы методы и приложения для схемы защиты трансформаторов?

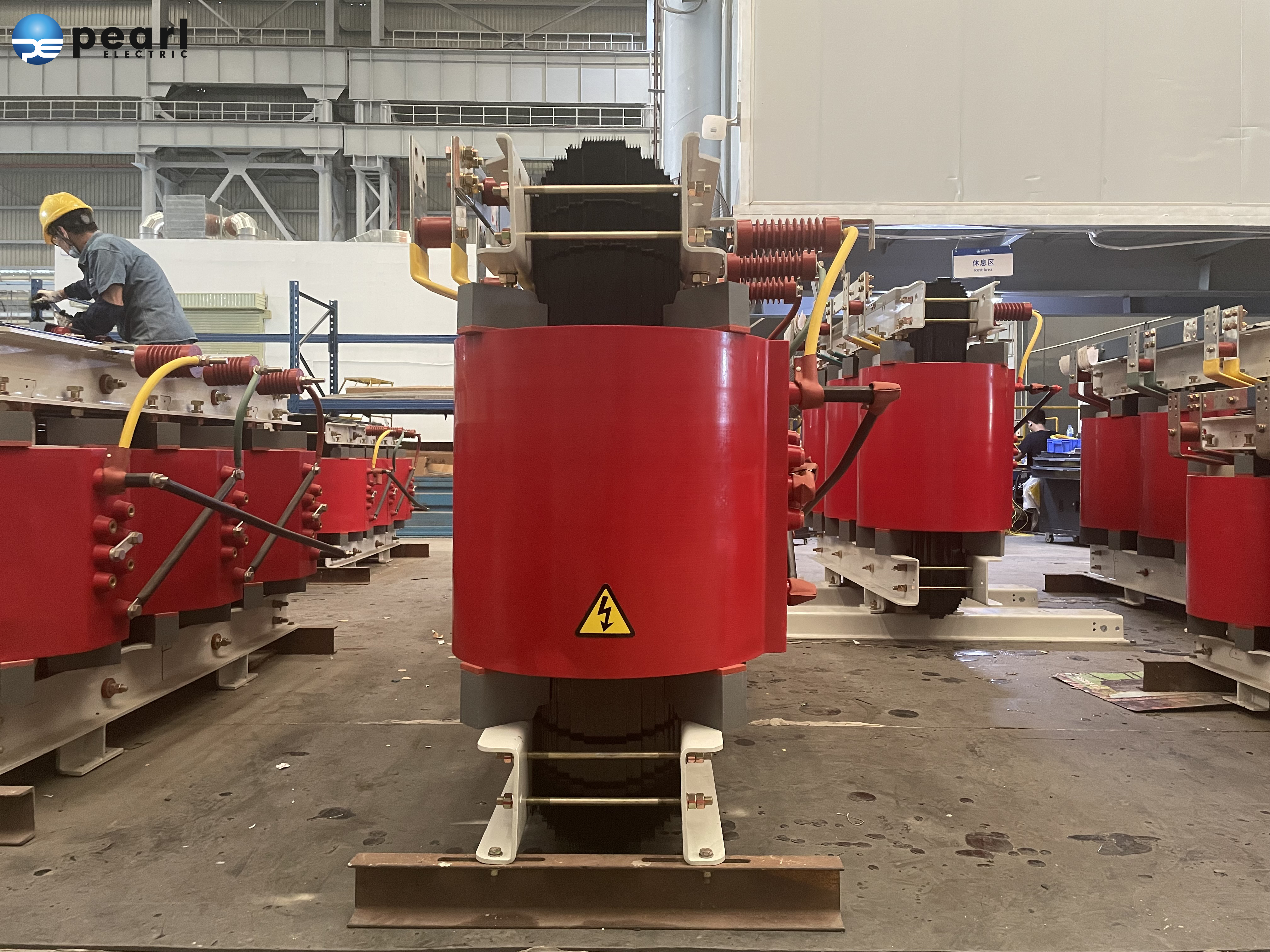

Общие методы защиты для трансформаторов

Аномальные условия работы трансформаторов в первую очередь включают перегрузку, перегрузку, вызванные внешними короткими цепками, перенапряжением нейтральной точки, из-за внешних коротких замыканий земли, падения уровня масла от утечки резервуара или повышения температуры, вызванных отказами системы охлаждения. Кроме того, трансформаторы с большой способностью, характеризующиеся их высококачественной плотностью оперативного магнитного потока, могут испытывать чрезмерные разломы во время перенапряжения или низкочастотной работы, поскольку их рабочая плотность магнитного потока прямо пропорциональна соотношению напряжения к частоте. Для решения этих условий крупные трансформаторы обычно используют следующие схемы защиты: '

I. Защита газа (эстафета Буххольца)

Защищает от внутренних коротких замыканий и падения уровня масла в трансформаторе.



II Дифференциальная защита и текущая мгновенная защита поездки

Защита от коротких цепей фазы к фазе в обмотках или терминальных проводах, заземления коротких замыканий в системах тока разлома высокого названия и межтехнические короткие цирки в обмотках.



Iii. Защита над тока

Гарантия от внешних коротких цепей фазы к фазе и действуют как защита от защиты от газа и дифференциальной защиты (или текущая мгновенная защита отключения).



IV Защита тока нулевой последовательности

Защита от внешних однофазных заземления коротких замыканий в системах тока разлома на высоком уровне.



V. Защита от перегрузки

Мониторирует симметричные условия перегрузки и применяет только сигнал тревоги.



VI Чрезмерная защита

Предотвращает чрезмерное извлечение трансформаторов от превышающих допустимых пределов.

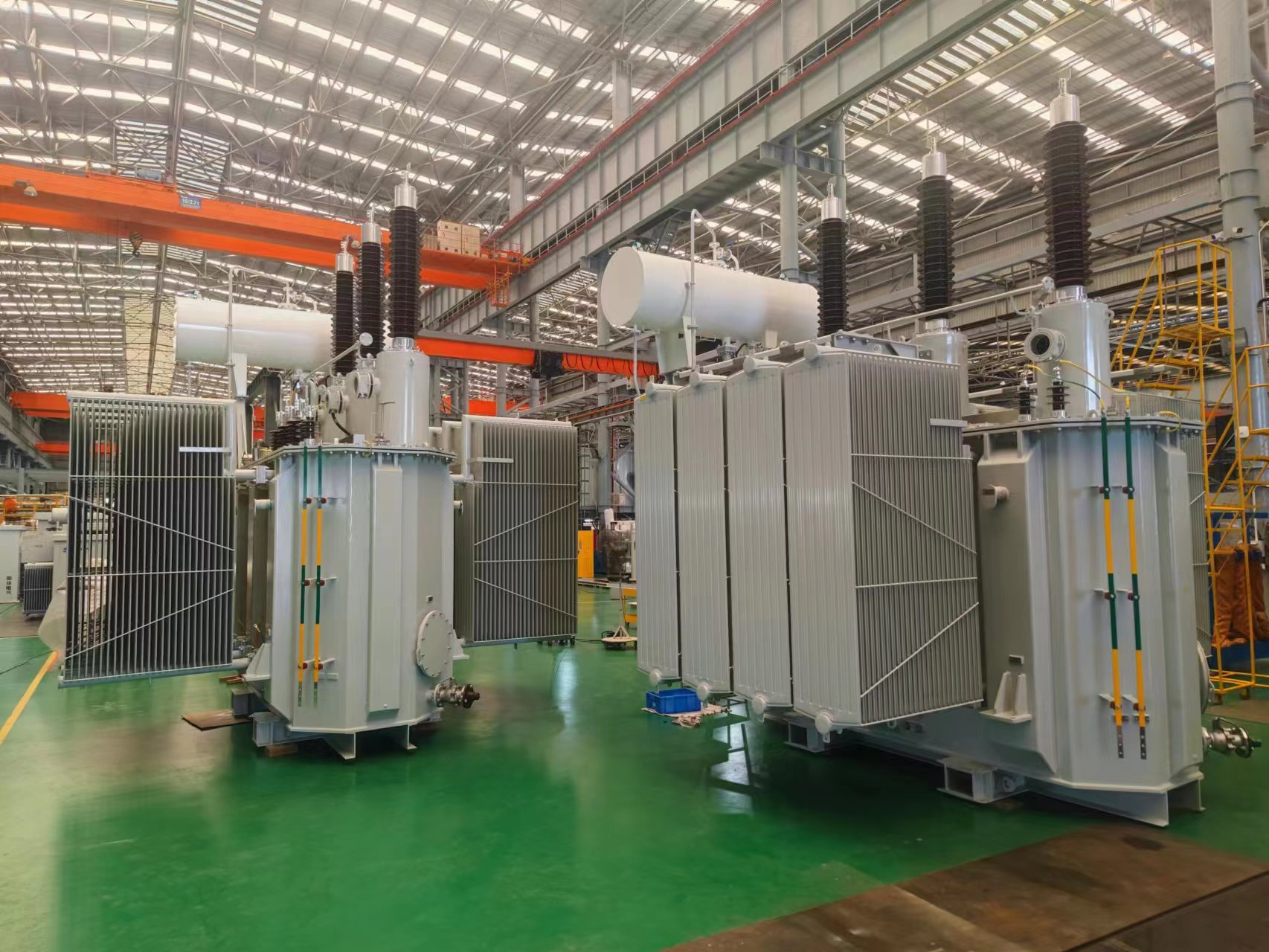

Методы защиты от общих трансформаторов I : защита реле Буххольца

Защита реле Буххольца обнаруживает различные внутренние разломы и снижение уровня масла в резервуарах трансформатора. Все трансформаторы с нефтьми, оцениваемые 0,8 мВС и выше, а также трансформаторы с нефтьми, оцененные 0,4 мВС и выше, установленные на семинарах, должны быть оснащены защитой реле Бухгольца. В случае незначительного накопления газа или падения уровня нефти, вызванного внутренним разломом резервуара, защита должна мгновенно активировать сигнал тревоги. Когда происходит значительная генерация газа, защита должна отключить все выключатели цепи со всех сторон трансформатора. Кроме того, трансформаторы с нефтьми с устройствами, изменяющими нагрузку, также должны быть оснащены защитой реле Buchholz.

Методы общей защиты трансформатора II: продольная дифференциальная защита или тока мгновенная защита отключения

Продольная дифференциальная защита или мгновенная защита от тока, которая реагирует на недостатки короткого замыкания в проводах трансформатора, втулках и внутренних обмотках. Защита должна мгновенно отключить все выключатели цепи со всех сторон трансформатора.

1. Текущая мгновенная защита от поездки должна быть установлена ​​для:

• Трансформеры обслуживания заводов ниже 6,3 мВС работают параллельно

• Трансформеры резервного завода ниже 10 МВА работают индивидуально,
  когда время защиты резервного копирования превышает 0,5 секунды.

2. Продольная дифференциальная защита должна быть установлена ​​для:

• Трансформеры обслуживания заводов ≥6,3 мВА, работающие параллельно

• Трансформеры резервного завода ≥10 МВА работают индивидуально

• Трансформаторы ≥2 мВА, где текущая мгновенная защита отключения не выполняет требования чувствительности

3. Двойная продольная дифференциальная защита может быть установлена ​​для трансформаторов с высоковольтными боковыми оценками ≥330 кВ.

4. Генератор-трансформатор защита от блока:

• С выключателем схемы генератора трансформатора: отдельная дифференциальная защита для генератора

• Без автоматического выключателя трансформатора:

• ≤100 МВА единиц: общая дифференциальная защита

• Единицы 100 МВА: общая защита + отдельный дифференциал генератора

• 200-300 МВА.

Обычные методы защиты трансформаторов III : защита от перегрузки

Защита от внешних коротких цепей фазы к фазе в трансформаторах, служащих резервной копией защиты от реле Буххольца и продольной дифференциальной защиты (или тока мгновенной защиты отключения), в том числе:

· Защита от перегрузки

· Защита от перегрузки с активацией с низким напряжением

· Композитная защита от перегрузки, активируемая напряжением

· Защита тока отрицательной последовательности

· Защита от импеданса

Система защиты должна работать с задержкой отключения во всех выключателях.

1. Защита от перегрузки рекомендуется для преобразования вниз.

2. Композитное напряжение, активируемое напряжением, должна применяться к:

• Повышенные трансформаторы

• Системная междни Трансформеры

• Университетские трансформаторы, где стандартная защита от перегрузки не выполняет требования к чувствительности

3. Защита тока отрицательной последовательности и однофазная защита от чрезмерного напряжения с низким напряжением может использоваться для повышенных трансформаторов с рейтингом ≥63 мВС.

4. Защита от сопротивления может использоваться, когда защита, перечисленные в пунктах 2 и 3, не могут соответствовать критериям чувствительности или селективности.

Методы общей защиты трансформатора IV : защита тока нулевой последовательности

Защита тока нулевой последовательности для обнаружения внешних разломов грунта в трансформаторах в эффективно обоснованных системах. В энергетических системах, оцененных 110 кВ и выше, с эффективным заземлением, где трансформаторы могут работать с нейтральным заземлением, защита тока нулевой последовательности должна быть установлена ​​для трансформаторов шага с источниками питания на двух или трех сторонах. Эта защита служит резервной защитой для первичной защиты трансформатора и прилегающих компонентов.

Защита тока нулевой последовательности относится к защитного устройства, которое работает на основе токов нулевой последовательности, генерируемых во время разломов на земле. В кабельных схемах выделенные трансформаторы тока нулевой последовательности (ZCT) используются для реализации защиты от разломов земли. ZCT устанавливается вокруг трехъядерного кабеля, с реле тока, подключенным к его вторичной обмотке.

Обычные методы защиты трансформаторов V : Защита от перегрузки

Для трансформаторов с емкостью 400 кВА и выше, при работе параллельно или отдельно в качестве резервного питания для других нагрузок, защита от перегрузки должна быть установлена ​​в соответствии с возможными ситуациями перегрузки. Для автотрансформаторов и мультимотных трансформаторов защитное устройство должно иметь возможность отражать ситуацию перегрузки общей обмотки и каждой стороны.

В большинстве случаев ток перегрузки трансформатора является симметричным в трех этапах, поэтому защита от перегрузки должна только подключить один фазовый ток, использовать реле тока для его достижения и применить определенную задержку к сигналу. При выборе с какой стороны установить защиту, следует учитывать, что она может отражать ситуацию перегрузки всех катушек со всех сторон трансформатора. В подстанциях без регулярного дежурного персонала защита от перегрузки может быть активирована для отключения или отключения частичных нагрузок при необходимости.

Методы защиты от общих трансформаторов VI : Защита от чрезмерной экскурсии

В текущей конструкции крупных трансформаторов, чтобы сохранить материалы, снизить затраты и снизить вес транспорта, номинальная плотность рабочего магнитного потока железного ядра предназначена для относительно высокой, около 1,7-1,8 т, вблизи плотности магнитного потока насыщения (1,9-2 т). Следовательно, в условиях перенапряжения легко генерировать чрезмерное извлечение. Из-за относительно 'жесткой кривой намагниченности во время чрезмерного экскурации импеданс возбуждения уменьшается из-за насыщения ядра железа, и ток возбуждения быстро увеличивается. Когда рабочая магнитная плотность достигает 1,3-1,4 раза превышающей нормальную магнитную плотность, ток возбуждения может достигать уровня тока номинального.

Во-вторых, из-за того, что ток возбуждения является несинусоидальным и содержит множество гармонических компонентов высокого порядка, потери вихревого тока железного ядра и других металлических компонентов пропорциональны квадрату частоты, что может вызвать серьезное перегрев ядра железа, металлические компоненты и изоляционные материалы. Если коэффициент чрезмерного экскуции высок и продолжительность слишком длинная, он может повредить трансформатор. Следовательно, трансформаторы с высоким

Сторона напряжения 500 кВ должна быть оснащена чрезмерной защитой.

Целью установки чрезмерной защиты от трансформатора является обнаружение ситуации чрезмерного экскутации трансформатора, оперативного выпуска сигналов или действий при отключении, так что чрезмерное извлечение трансформатора не превышает допустимый предел и не предотвращает повреждение трансформатора из-за чрезмерного извлечения.
