Для чего нужен стенд для испытаний на удар молнии?

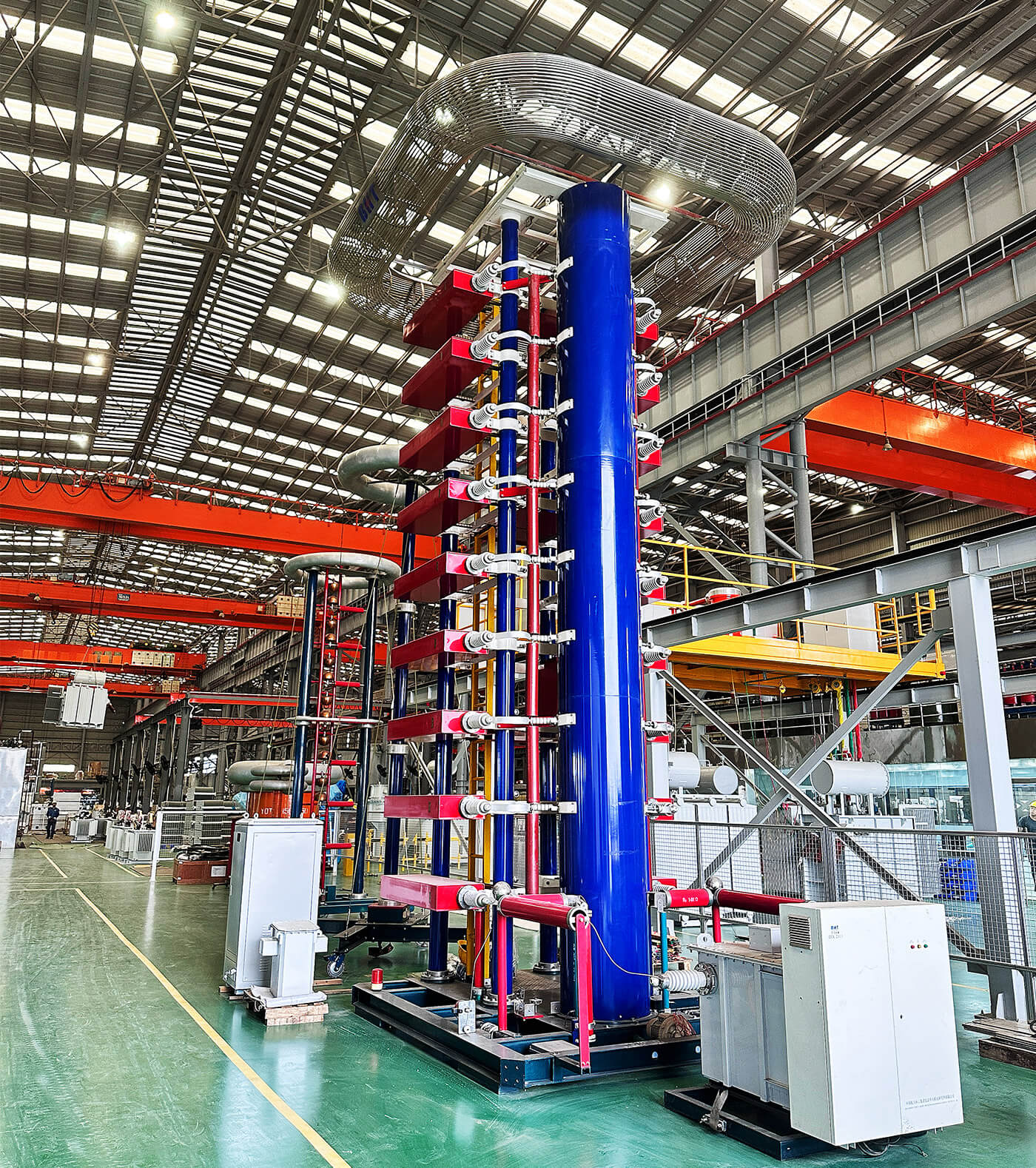

Система испытания грозовых импульсов на заводах по производству трансформаторов

Система испытания импульсом молнии — это основная испытательная установка высокого напряжения на трансформаторном заводе. Его основная функция — моделировать и проверять надежность системы изоляции трансформатора при воздействии экстремальных переходных перенапряжений, например, от ударов молнии, с которыми он может столкнуться во время работы.

Проще говоря, он использует искусственно созданную «искусственную молнию» для удара трансформатора перед тем, как он покинет завод, проверяя, сможет ли его изоляция «выдержать» испытание настоящим ударом молнии.

I. Почему этот тест обязателен?

Трансформаторы в сети сталкиваются с двумя основными типами угроз переходного перенапряжения, для моделирования которых предназначена система импульсных испытаний:

1. Импульс молнии: когда в линии электропередачи прямо или косвенно попадает молния, импульсная волна чрезвычайно высокого напряжения короткой продолжительности (микросекундного уровня) распространяется вдоль линии в трансформатор.

2. Импульс переключения: операции на подстанции, такие как переключение выключателя или устранение неисправности, также могут генерировать перенапряжения с немного большей продолжительностью (на уровне миллисекунд).

Пиковое значение этих импульсных напряжений может в несколько раз и даже более чем в десять раз превышать номинальное рабочее напряжение трансформатора. При наличии недостатков в конструкции или изготовлении изоляции трансформатора (между обмотками, от обмоток к земле или между витками) под такими импульсами может произойти пробой. Это может привести к появлению скрытого дефекта в оборудовании еще до того, как оно будет введено в эксплуатацию, что потенциально может привести к полному отказу во время грозы.

Основная цель: активно выявлять и устранять дефекты изоляции на заводе, гарантируя, что трансформатор сможет выдерживать скачки напряжения, вызванные природой и электросетью, на протяжении всего десятилетия службы. Это критический контрольный пункт контроля качества, гарантирующий долгосрочную эксплуатационную надежность.

II. Как работает система испытания импульсом молнии?

Его работу можно разделить на три основных этапа:

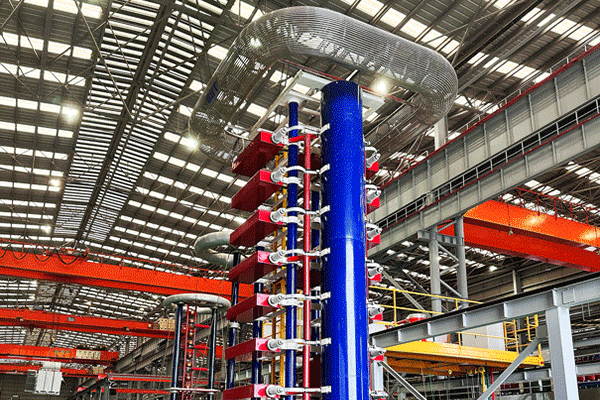

1. Фаза накопления энергии: Система содержит батарею импульсных конденсаторов большой емкости . Перед испытанием источник высокого напряжения постоянного тока медленно заряжает эти конденсаторы в течение нескольких секунд, сохраняя огромную энергию (которая может достигать сотен килоджоулей).

2. Фаза мгновенного отпускания (имитация «молнии»): когда напряжение конденсатора достигает заданного значения, управляемый компьютером триггерный переключатель (например, сферический зазор) закрывается в течение микросекунд. Запасенная энергия резко высвобождается через волнообразующий резистор и сеть индуктивностей , генерируя волну импульсного напряжения, соответствующую международным стандартам (например, IEC 60076-4), имитируя настоящую импульсную волну молнии.

3. Этап применения и оценки: Эта стандартизированная импульсная волна напряжения прикладывается к назначенной обмотке испытуемого трансформатора (при этом остальные обмотки заземлены). Одновременно с этим высоковольтные пробники, делители и цифровые самописцы точно фиксируют и записывают форму сигнала приложенного напряжения и форму тока отклика трансформатора. Инженеры анализируют, искажена ли форма сигнала (например, прерывистая, колеблющаяся), чтобы определить целостность изоляции.

III. Типы тестов и критерии прохождения

Проводятся два основных стандартных теста:

1. Испытание на устойчивость к полному импульсу молнии: применяется стандартная полная импульсная волна молнии (обычно волна 1,2/50 мкс , что означает время фронта волны 1,2 мкс и время до половины значения на хвосте 50 мкс). Это фундаментальный тест.

2. Испытание на устойчивость к прерываемому импульсу молнии: имитирует более серьезное состояние — когда изолятор рядом с трансформатором (например, ввод) перегорает под ударом молнии, вызывая внезапный обвал напряжения. Испытание включает искусственное прерывание волны напряжения примерно через 2–6 мкс после пика, проверяя способность изоляции выдерживать такое резкое изменение напряжения.

Ключевые критерии оценки «прошел/не прошел» (требуется строгое соблюдение стандартов):

• Метод сравнения сигналов: это наиболее важный метод. Сначала «опорный сигнал» записывается при пониженном уровне напряжения (например, 50-75% номинального импульсного напряжения). Затем подаются три последовательных импульса полного напряжения. Сигналы испытаний при полном напряжении строго накладываются и сравниваются на компьютере с эталонным сигналом.

• Решение о положительном результате: если формы сигналов после импульсов полного напряжения существенно перекрываются с формой эталонного сигнала в своих основных частях (волновой фронт, волновой хвост) без значительных искажений , изоляция считается пройденной. Если форма сигнала демонстрирует явные колебания, изменение амплитуды или прерывание , это указывает на то, что внутри изоляции мог произойти частичный разряд или пробой, требующий внутреннего осмотра.

IV. Важность системы на производстве

1. «Последний страж» качества: вместе с «испытанием на устойчивость к наведенному напряжению» он образует две наиболее строгие линии защиты при проверке характеристик изоляции трансформатора, обычно проводимой после всех плановых испытаний.

2. «Пробный камень» дизайна и мастерства: результаты испытаний напрямую подтверждают, что конструкция изоляционной конструкции трансформатора, выбор материалов и производственные процессы (например, герметичность обмотки, качество изоляции) являются превосходными.

3. Дорогостоящее оборудование с высокими требованиями: сама система импульсных испытаний дорогая, занимает значительное пространство и требует высококвалифицированных технических специалистов и строгих протоколов безопасности для эксплуатации и обслуживания (из-за задействованных сверхвысоких напряжений и энергий).

4. Символ квалификации и возможностей: Наличие полной возможности импульсного тестирования является важнейшим показателем того, что завод по производству трансформаторов обладает квалификацией и техническими возможностями для производства продукции класса высокого напряжения (обычно 110 кВ и выше). Это также ключевая квалификация для получения заказов от национальных сетевых компаний и крупных проектов.

Таким образом, система испытания импульсом молнии действует на заводе трансформаторов как «имитатор молнии» и «центр проверки состояния изоляции». Она самым строгим образом гарантирует, что каждый трансформатор, покидающий завод, имеет «сильное сердце», способное выдержать естественную молнию.
